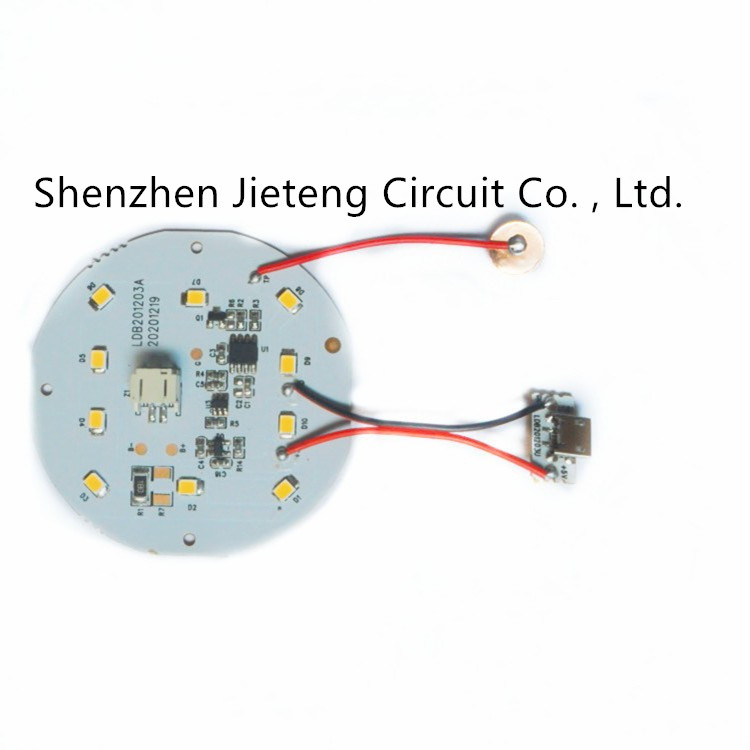

Bảng mạch ăng-ten siêu mỏng linh hoạt F4B Polytetrafluoroethylene PCB

  • Flexible Ultra Thin Antenna Circuit Board F4B Polytetrafluoroethylene PCB
Nguồn gốc Quảng Đông, Chin
Hàng hiệu JIETENG
Chứng nhận ISO/TS16949/RoHS/TS16949
Số mô hình PCBA
Số lượng đặt hàng tối thiểu thương lượng
Giá bán negotiable
chi tiết đóng gói Bao bì bên trong: Đóng gói chân không / Túi nhựa Bao bì bên ngoài: Bao bì carton tiêu chuẩn
Thời gian giao hàng 3-10 ngày giao hàng
Điều khoản thanh toán thương lượng
Khả năng cung cấp 50000 Mét vuông/Mét vuông mỗi tháng PCB FPC MCPCB PCBA

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên AOI ngoại tuyến SMT Tên sản phẩm Đặt vòi phun máy
Cách sử dụng MÁY JUKI Cân nặng 190kg
Làm nổi bật

Bảng mạch ăng ten polytetrafluoroetylen

,

bảng mạch ăng ten F4B

,

ăng ten pcb linh hoạt Polytetrafluoroetylen
Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch thiết bị y tế đa lớp, bảng mạch, bảng ăng-ten siêu mỏng, F4B polytetrafluoroethylene PCB

chi tiết cần thiết
Số mô hình:
PCB711
Kiểu:
pcb nhiều lớp
Nguồn gốc:
Trung Quốc
Tên thương hiệu:
JIETENG
Số lớp:
10 lớp
Vật liệu cơ bản:
FR-4 TG170
Độ dày đồng:
1/1oz
Độ dày của bảng:
1.6mm
tối thiểuKích thước lỗ:
0,2mm
tối thiểuChiều rộng dòng:
3,6 triệu
tối thiểuGiãn cách dòng:
3,6 triệu
Hoàn thiện bề mặt:
ENIG
Kích thước bảng:
100*130mm
Tên sản phẩm:
PCB đa lớp
Moq:
1 CÁI
Số lớp tối đa:
48L
Độ dày PCB:
0,2-6,5mm
Kích thước hoàn thành tối đa:
24,5 * 47 inch
Trọng lượng đồng cơ sở tối đa:
12oz
Dấu vết/Khoảng cách tối thiểu:
2/2 triệu
Tỷ lệ khung hình PCB tối đa:
20:1
Sân BGA tối thiểu:
0,35mm



Dung sai trở kháng tối thiểu:
±8%







Các thông số chính của PCB cứng thông thường
MỤC
Tiêu chuẩn
Trình độ cao
Đếm lớp
Số lớp tối đa
36L
48L

độ dày của bảng
Độ dày PCB tối đa
5.0mm
6,5mm
Độ dày PCB tối thiểu
0,2mm
0,1mm
Kích thước đã hoàn thành
Kích thước hoàn thành tối đa
24 * 35 inch
24,5 * 47 inch
Dung sai kích thước bảng
Dung sai định tuyến tối thiểu
±0,1mm
±0,05mm
Trọng lượng đồng cơ sở tối đa
Bên trong
6OZ
12oz
bên ngoài
6OZ
12oz

Dấu vết/Khoảng cách tối thiểu
Bên trong
75/75um
50/50um
bên ngoài
75/75um
45/45um
Kích thước khoan
Khoan cơ khí tối thiểu
6 triệu
6 triệu
Sân BGA
Sân BGA tối thiểu
0,45mm
0,35mm
Tỷ lệ khung hình PCB
Tỷ lệ khung hình PCB tối đa
10:1
20:1
Đập mặt nạ hàn
Đập mặt nạ hàn tối thiểu
3 triệu
2,5 triệu
Độ dày lõi
Độ dày lõi tối thiểu
0,05mm
0,05mm
Cung & Xoắn
Min Bow & Twist
0,75%
0,5%
kiểm soát trở kháng
Dung sai trở kháng tối thiểu
±10%
±8%


xử lý bề mặt
Mạ vàng điện tử,ENIG,Mạ vàng cứng,Ngón tay vàng,LF-HAL,OSP,ENEPIG,Mạ vàng mềm,Bạc ngâm,Thiếc ngâm,ENIG+OSP,ENIG+G/F,Vàng flash+G/F,Bạc ngâm +G/F,Thiếc ngâm+G/F,HASL










Vật liệu
TG bình thường FR-4
Shengyi, ITEQ, KB, Nanya
Trung TG FR4
Shengyi S1000H, ITEQ IT158, Nanya NY2150

TG cao FR4
Shengyi S1000‐2M,S1190,EMC EM827,Isola 370HR,185HR,ITEQ IT180A,TUC TU-768,TU-862 HF,Panasonic R1755V




Vật liệu tốc độ cao
Suy hao trung bình(1-5G):Isola FR408, Isola FR408HR,TU-862 HF,ITEQ IT-170GRA1,EMC EM-355(D),EMC EM-370(5) Suy hao thấp(5-10G):EMC EM828,
EM888(S), EM888(K),TU-872 SLK,R-5725S/M4S,Nelco N4103-13/13 EP/SI/EPSI Độ suy hao cực thấp(10-25G):Isola I‐Speed, I‐ Tera MT,Panasonic
R-5775G/M6G,ITEQ IT-968 Tổn thất cực thấp1(25-40G):Panasonic R-5775N/M6N,R-5785/M7 Tổn hao cực thấp2(40-56G):Panasonic R-5785N/M7N ,
Nelco Meteorwave4000
Vật liệu tần số cao
Rogers RO4350, RO4003C,RO3010,Taconic RF‐30, RF‐35, TLC, TLX, TLY,Taconic 601, 602, 603, 605
Chất nền kim loại
Shengyi SAR20, Yugu YGA,T110/1/2,T112B/C,VT-4A1/2/3/5,1KA04/6/8



Bảng mạch ăng-ten siêu mỏng linh hoạt F4B Polytetrafluoroethylene PCB 0
