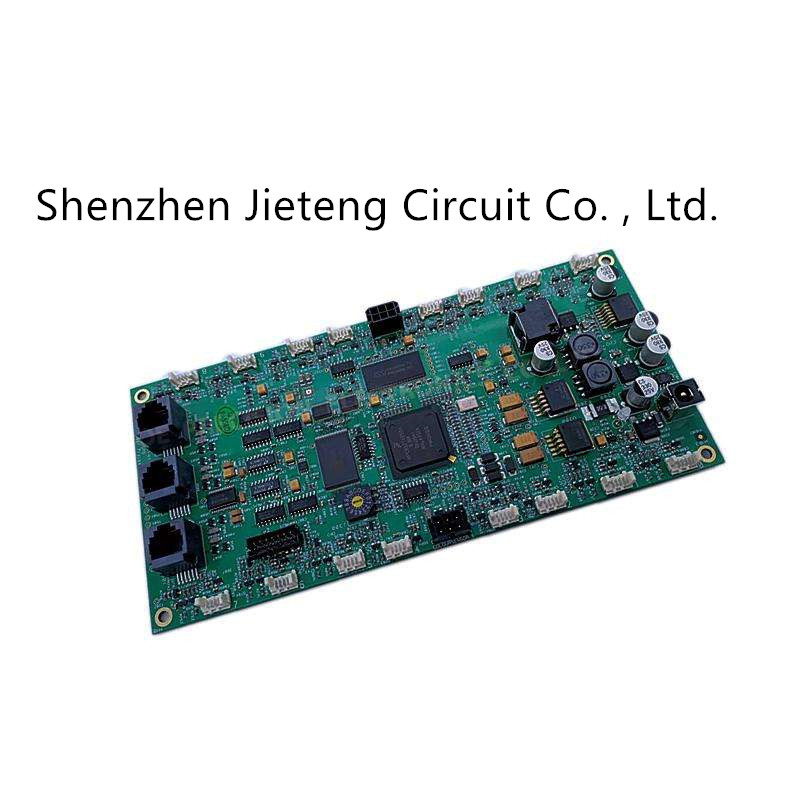

Lắp ráp bảng mạch in linh hoạt OEM 18um-70um

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Nguồn gốc Quảng Đông, Trung Quốc
Hàng hiệu JIETENG
Chứng nhận ISO/TS16949/RoHS/TS16949
Số mô hình Rogers FR4
Số lượng đặt hàng tối thiểu thương lượng
Giá bán negotiable
chi tiết đóng gói Đóng gói chân không trong thùng carton trống
Thời gian giao hàng 5-8 ngày giao hàng
Điều khoản thanh toán thương lượng
Khả năng cung cấp 150000 mét vuông / mét vuông mỗi năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
độ dày của bảng 1.6mm vật liệu cơ bản CEM-1
Min. tối thiểu line spacing khoảng cách dòng 0,2mm Màu mặt nạ hàn màu xanh lá
dịch vụ xét nghiệm Bài kiểm tra điện tử tiêu chuẩn pcb IPC-A-610D
Làm nổi bật

Bảng mạch in dẻo 18um

,

bảng mạch in dẻo 70um

,

lắp ráp mạch in 18um
Để lại lời nhắn
Mô tả sản phẩm

Các nhà sản xuất bảng PCB lắp ráp các bảng mạch in nhiều lớp

chi tiết cần thiết

Kiểu:
điện tử tiêu dùng pcba
Nguồn gốc:
Quảng Đông, Trung Quốc
Loại nhà cung cấp:
OEM/ODM
Độ dày đồng:
18-70um
Vật liệu cơ bản::
FR4
độ dày::
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
Khẩu độ nhỏ nhất::
0,2 mm
xử lý bề mặt::
OSP, thiếc, phun, mạ vàng





















DỰ ÁN
CÔNG SUẤT CHẾ BIẾN
GIẢI THÍCH QUY TRÌNH CHI TIẾT
Số lớp sản xuất
1~10 tầng
Theo các tài liệu thiết kế, có thể tạo ra 1 ~ 10 lớp tấm đục lỗ.
Kích thước tối đa
600x600mm
Kích thước quá lớn để vượt qua máy cắt chữ V bên dưới.
Kích cỡ nhỏ nhất
7x7mm
7mm cần xem lại
dung sai đường viền
±0,15mm
Dung sai hình dạng tấm cắt chữ V 0,15mm
Đặc điểm kỹ thuật độ dày tấm
0,4~3,2mm
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
Dung sai độ dày
±10%
Lắng đọng đồng, chống hàn, phun thiếc và các quy trình khác sẽ ảnh hưởng đến độ dày của tấm.
Chiều rộng đường giới hạn
5 triệu(0,127mm)
Chiều rộng đường kẻ càng lớn càng tốt.
Khoảng cách đường giới hạn
5 triệu(0,127mm)
Khoảng cách dòng phải lớn hơn 6mll (0,15mm) càng nhiều càng tốt.
Độ dày đồng đã hoàn thành
1oz(35um)
1oz là độ dày thép thông thường, có thể tăng lên 20z và 3oz.
khoan cơ khí
0,25 ~ 6,3mm
0,25 là khẩu độ tối thiểu và 6,3 là khẩu độ tối đa.
Dung sai lỗ
± 0,075mm
Dung sai này nằm trong phạm vi đủ điều kiện cho phép.
Ký tự tối thiểu
Chiều rộng ≥0,15mm/ chiều cao ≥ 0,85mm
Các ký tự quá nhỏ, có thể dẫn đến sự mơ hồ.
Khoảng cách từ đường đến hình dạng
≥12mil(0,3mm)
Giữ khoảng cách an toàn khi gồng hoặc cắt chữ V.
Loại điện trở hàn
Mực cảm quang/mực mờ
Dầu xanh/xanh dương/trắng/đen/đỏ/tím
Câu đố không có khoảng cách
ôi
Trong quá trình vận chuyển áp đặt, thông quan trung gian là 0.
câu đố cách đều nhau
1,5mm
Khi khoảng cách giữa các mối nối nhỏ hơn 1,5mm, độ khó của gờ gông sẽ tăng lên.
