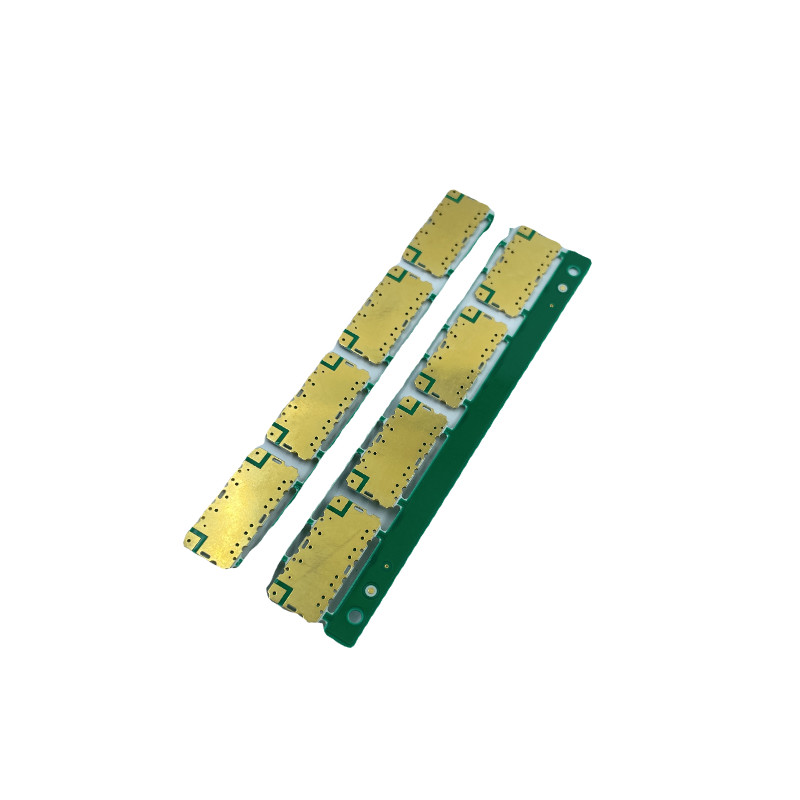

Đồng hồ báo thức Bảng mạch PCBA, Bảng mạch PCB dày 1oz
| Nguồn gốc | Quảng Đông, Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | PCBA |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Đóng gói chân không bên trong, thùng carton tiêu chuẩn bên ngoài |
| Thời gian giao hàng | 5-8 ngày để giao hàng |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 100000 mét vuông / mét vuông mỗi năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu cơ bản | FR-4 | độ dày đồng | 1 oz |
|---|---|---|---|
| tối thiểu giãn dòng | 0,1mm | độ dày của bảng | 1.6mm |
| Min. tối thiểu line width chiều rộng dòng | 0,2mm | hoàn thiện bề mặt | ENIG, hoặc có thể được Tùy chỉnh |
| Làm nổi bật | Bảng mạch PCBA 1oz,Bảng mạch PCBA 0.1mm,Lắp ráp bảng mạch ENIG PCBA |
||
Mô tả sản phẩm
Nhà máy sản xuất đồng hồ báo thức trực tiếp PCBA thiết kế bảng mạch bán buôn ưu đãi
| Khả năng tiêu chuẩn PCB của JINHUA | |||
| Mục | Quá trình | Năng lực sản xuất | Nhận xét |
| 1 | Hoàn thiện bề mặt | HASL, HASL LF, ENIG, mạ vàng ngón tay, OSP, Immersion Ag, Immersion Sn, Carbon Ink, mặt nạ có thể bóc ra, plug vias bằng nhựa |
|
| 2 | độ dày của bảng | 0,1MM ~ 8,0MM | |
| 3 | Lớp | 1 ~ 32 lít | |
| 4 | Vật liệu | Thương hiệu: KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, Teflon, Polymide, panasonic, Đế nhôm, Không chứa halogen, Peters Soldermask, Băng nhiệt độ cao Kapton, Mực Taiyo | |
| TG: thấp đến cao, TG135 đến TG180;CTI: 175 đến 600 | |||
| 5 | Kích thước bảng | Kích thước bảng tối đa:650 x 1200 MM;Kích thước bảng tối thiểu: 3 * 3 MM | |
| 6 | lớp bên trong | (1) vòng dây: một mặt 4 triệu | Tỷ lệ khung hình:10:1 |
| (2) dấu vết tối thiểu w/s cho 1 OZ:3 triệu/2,6 triệu | Độ dày đồng hoàn thiện tối đa: 18/18 oz | ||
| (3) khoảng cách từ lỗ đến dòng hoặc miếng đệm: tối thiểu 6 triệu | |||
| 7 | khoan | (1) kích thước lỗ hoàn thành tối thiểu: laser 0,1mm cơ học 0,15mm | |
| (2) Dung sai kích thước lỗ PTH: ± 3 triệu,Dung sai kích thước lỗ NPTH: ± 2 triệu | dung sai đăng ký vị trí lỗ: ± 2 triệu | ||
| (3) kích thước khe tối thiểu: 0,55 mm | |||
| số 8 | Lớp ngoài | (1) 1oz: 3/3 triệu, 2oz:5/5 triệu | Độ dày đồng hoàn thiện tối đa: 18/18 oz |
| 9 | mạ | (1) tường lỗ đồng dày 1-10 triệu | |
| (2) 10:1 | |||
| 10 | Mặt nạ Hàn | (1) cầu hàn tối thiểu 4 triệu | tối thiểu 20 triệu PAD |
| 11 | in lụa | Màu sắc: trắng, đen, vàng, đỏ ... vv. | Số sê-ri, mã vạch, mã QR |
| 12 | lập hồ sơ | (1) Dung sai đường viền: ± 0,1mm | |
| (2) Góc V-CUT: 30 độ & 45 độ | chiều rộng V-Cut tối thiểu 75 MM | ||
| (3) Độ sâu: Độ dày của bảng≥1,2 mm Độ dày còn lại: 1/3; Độ dày bảng≤1,2 mm, độ dày còn lại 20 triệu (0,5 mm) |
khoảng cách tối thiểu V-Cut đến đồng 0,4 MM | ||
| (4) Góc vát/độ sâu: 20°/1,8 mm;30° /1,0 mm;45°/0,5 mm; dung sai: ± 5°/± 0,2 mm | |||
| 13 | cung và xoắn | 1L≤1,0% 2L≤0,75% Nhiều lớp≤0,75% | |
| 14 | Dung lượng hàng tháng | 120.000M2 | |
| Lớp | Xoay nhanh/Thời gian bình thường | Sản xuất hàng loạt |
| 2L | 24 giờ/4-5 ngày | 8-10 ngày |
| 4L | 48 giờ/6-7 ngày | 10-12 ngày |
| 6L | 72 giờ/7-8 ngày | 12-14 ngày |
| 8L | 72 giờ/8-10 ngày | 16-18 ngày |
| 10L | 96 giờ/12-14 ngày | 18-20 ngày |
