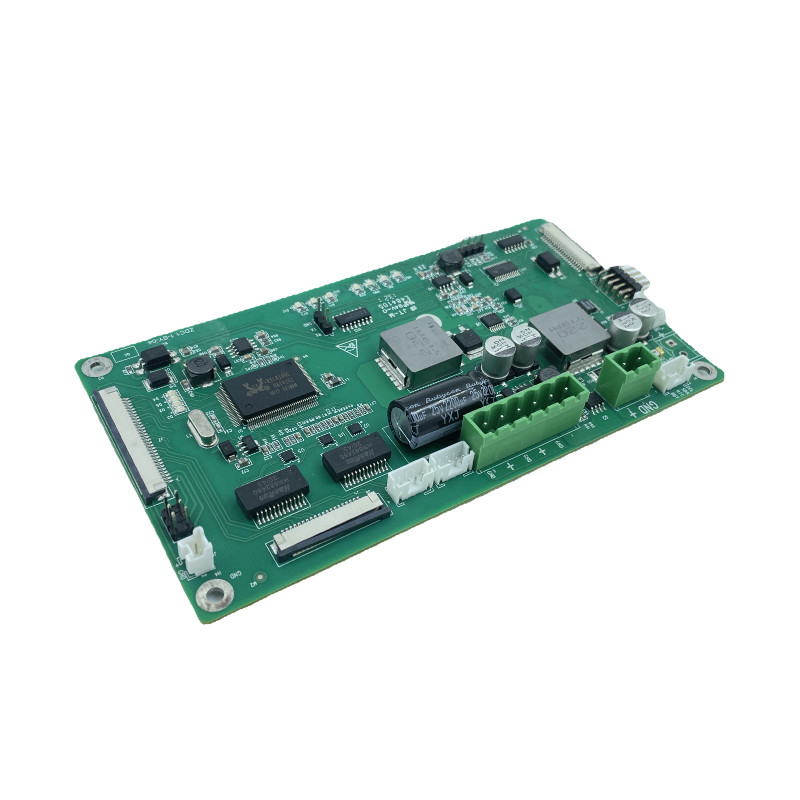

Bảng mạch hai lớp PCB, Bảng mạch điều khiển vật liệu cơ bản FR4
| Nguồn gốc | Quảng Đông, Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | PCBA |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Đóng gói chân không bên trong, thùng carton tiêu chuẩn bên ngoài |
| Thời gian giao hàng | 5-8 ngày để giao hàng |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / mét vuông mỗi năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Số lớp | 1-8 lớp | Vật liệu cơ bản | FR4 |
|---|---|---|---|
| độ dày đồng | 1 oz | độ dày của bảng | 1.6mm |
| Kích thước bảng | PCB hai mặt | Mặt nạ Hàn | màu xanh đen |
| Làm nổi bật | Bảng mạch hai lớp 1oz,Bảng mạch điều khiển 1.6mm,Bảng mạch cấp nguồn FR4 |
||
Mô tả sản phẩm
PCB hai lớp bảng mạch điều khiển bảng mạch cung cấp điện một mặt sản xuất bảng mạch LED nhà sản xuất bảng mạch
chi tiết cần thiết
| Mục | Sự chỉ rõ | |
| 1 | Số lớp | 1-16 Lớp (tiêu chuẩn) |
| 2 | Vật liệu | FR4, Nhôm, FPC |
| 3 | Bề mặt hoàn thiện | HASL(LF), Mạ vàng, Enig, Vàng ngâm,Thiếc ngâm, OSP |
| 4 | Kết thúc độ dày của bảng | 0,2mm-6,00 mm(8mil-126mil) |
| 5 | Độ dày đồng | tối thiểu 1/2 oz; tối đa 12 oz |
| 6 | Mặt nạ Hàn | Xanh/Đen/Trắng/Đỏ/Xanh dương/Vàng |
| 7 | Chiều rộng Min.Trace & Khoảng cách dòng | 0,075mm/0,1mm(3 triệu/4 triệu) |
| số 8 | Đường kính lỗ tối thiểu để khoan CNC | 0,1mm(4 triệu) |
| 9 | Đường kính lỗ tối thiểu để đục lỗ | 0,9mm(35 triệu) |
| 10 | Kích thước bảng điều khiển lớn nhất | 610mm*508mm |
| 11 | vị trí lỗ | +/-0.075mm(3mil) Khoan CNC |
| 12 | Chiều rộng dây dẫn (W) | 0,05mm (2 triệu) hoặc; +/- 20% tác phẩm nghệ thuật gốc |
| 13 | Đường kính lỗ (H) | PTH L:+/-0,075mm(3 triệu);Không PTH L:+/-0,05mm(2 triệu) |
| 14 | dung sai phác thảo | Định tuyến CNC 0,125mm (5 triệu); +/- 0,15mm (6 triệu) bằng cách đục lỗ |
| 15 | Cong vênh & Xoắn | 0,70% |
| 16 | Vật liệu chống điện | 10Kohm-20Mohm |
| 17 | Độ dẫn nhiệt | <50ohm |
| 18 | Kiểm tra điện áp | 10-300V |
| 19 | Kích thước bảng điều khiển | 110×100mm(tối thiểu);660×600mm(tối đa) |
| 20 | Đăng ký sai lớp lớp | 4 lớp:tối đa 0,15mm(6 triệu);6 lớp:tối đa 0,25mm(10 triệu) |
| 21 | Khoảng cách tối thiểu giữa cạnh lỗ với mô hình mạchcủa một lớp bên trong | 0,25mm(10 triệu) |
| 22 | Khoảng cách tối thiểu giữa bảng ouline với mạch điệnmẫucủa một lớp bên trong | 0,25mm(10 triệu) |
| 23 | dung sai độ dày của bảng | 4 lớp:+/-0,13mm(5 triệu);6 lớp:+/-0,15mm(6 triệu) |
| 24 | kiểm soát trở kháng | +/-10% |
| 25 | Trở kháng khác nhau | +-/10% |
