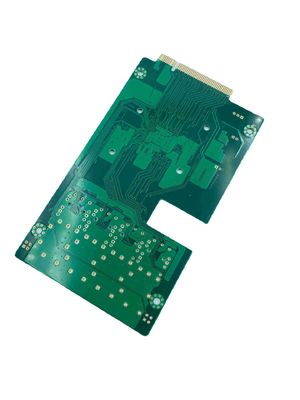

Nguyên mẫu bo mạch PCB trở kháng ngâm vàng 8 lớp FR4 S1150G
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | FR4 |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu cơ bản | FR-4 | độ dày đồng | 1 oz |
|---|---|---|---|
| Kiểu | Bảng điện tử | Màu mặt nạ hàn | màu xanh lá |
| Bảng PCB dày | 1.6mm | tối thiểu khoảng cách dòng / không gian | 4/4 triệu |
| Làm nổi bật | Nguyên mẫu bảng mạch PCB ngâm vàng,nguyên mẫu bảng mạch PCB 8 lớp,lắp ráp bảng mạch PCB 1OZ |
||
Mô tả sản phẩm
Bảng trở kháng vàng ngâm 8 lớp nguyên mẫu bảng mạch PCB FR4 S1150G
Bảng mạch PCB 8 lớp
Khả năng về độ dày của PCB: Độ dày của PCB có thể dao động từ 0,2 đến 4,0mm.Tuy nhiên, các tấm mỏng hơn 0,2 mm hoặc dày hơn 4 mm cần được xem xét lại.Nếu độ dày của bảng là 0,6mm trở xuống, thì PCB không thể có lớp hoàn thiện bề mặt HASL.
Độ dày của đồng: Độ dày tối thiểu của lớp đồng bên trong và bên ngoài có thể đạt tới 0,3/0,5oz, độ dày tối đa có thể đạt tới 3oz và mức cao cấp có thể đạt tới 4-6oz.
Khả năng chịu uốn và xoắn: PCB có khả năng chịu uốn và xoắn là 0,075%.
Kích thước lỗ tối thiểu: Kích thước lỗ tối thiểu của PCB có thể là 0,15mm, nhưng các bảng có lỗ nhỏ hơn 0,15mm cần được xem xét lại.
Khả năng khoan tối thiểu HDI: Kích thước khoan tối thiểu của PCB là 0,08-0,10mm.
Khả năng theo dõi/xóa PCB: Khả năng theo dõi/xóa PCB lên đến 3mil (0,075mm).
Phương pháp phác thảo PCB: Phác thảo PCB có thể sử dụng định tuyến, V-CUT hoặc đục lỗ.
Khả năng về độ dày của mặt nạ hàn: PCB có thể có độ dày của mặt nạ hàn tiêu chuẩn là 15-20um hoặc độ dày cao cấp là 35um.
Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: Khả năng chiều rộng cầu mặt nạ hàn tối thiểu là 4 triệu cho màu xanh lá cây và 4,8 triệu cho các màu khác.
Khả năng lấp đầy mặt nạ hàn: PCB có thể có các lỗ lấp đầy mặt nạ hàn với đường kính 0,1-0,5mm.
Màu mặt nạ hàn: Mặt nạ hàn có thể có màu xanh lục, xanh mờ, xanh lam, xanh mờ, đen, đen mờ, vàng, đỏ, trắng hoặc các màu khác.
In lụa PCB: In lụa PCB có thể có màu trắng, đen hoặc các màu khác theo yêu cầu.
| Số lớp: | 8 lớp | Ván ép bảng mạch: | FR4 |
| Độ dày đồng khác nhau: | 1/1/1/1OZ | Bảng PCB dày: | 1.6MM |
| Lỗ khoan cơ khí nhỏ nhất: | 0,20mm | tối thiểukhoảng cách dòng / không gian: | 4/4 triệu |
| Màu mặt nạ hàn: | Màu xanh KSM | Màu huyền thoại: | màu trắng |
| Bề mặt PCB đã hoàn thành: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Phay |
| Ứng dụng bảng PCB: | kiểm soát công nghiệp | ||
| Yêu cầu Yêu cầu đặc biệt: | kiểm soát trở kháng | ||
Thâm Quyến Jieteng Circuit Co., Ltd.
Chuyên sản xuất các loại bảng mạch PCB
