FR4 TG180 Quy trình ngâm bảng mạch in nhiều lớp
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | FR4 |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu cơ bản | FR-4 | Mặt nạ Hàn | Đen Xanh Xanh |
|---|---|---|---|
| Vật liệu | cao TG | Màu sắc | màu xanh lá |
| khả năng cắm vias | 0,2-0,8mm | Yêu cầu đặc biệt | Vias đầy đồng và được cung cấp stack-up |
| Làm nổi bật | Bảng mạch in nhiều lớp TG180,Bảng mạch in nhiều lớp màu xanh lá cây,Lắp ráp bảng mạch PCB FR4 |
||
Mô tả sản phẩm

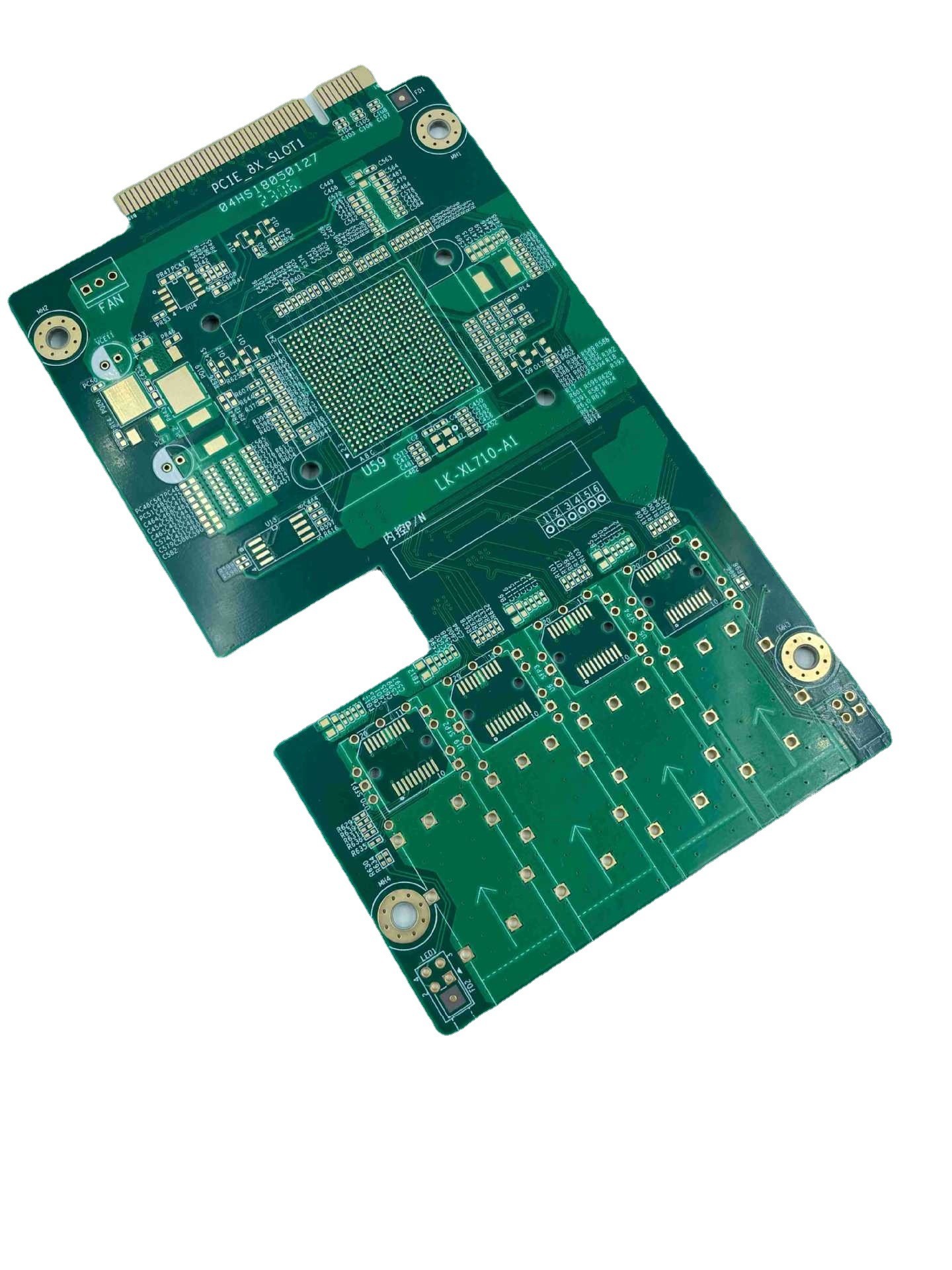

Quy trình vàng ngâm bảng mạch in nhiều lớp FR4 TG180
FR4 TG180 là một loại vật liệu nền đặc biệt được sử dụng trong sản xuất bảng mạch in (PCB).Nó có nhiệt độ chuyển hóa thủy tinh (Tg) là 180°C, cho thấy nó có thể chịu được nhiệt độ cao trong quá trình vận hành mà không làm mất đi các đặc tính cơ hoặc điện.PCB nhiều lớp được làm bằng vật liệu FR4 TG180 đề cập đến PCB có nhiều hơn hai lớp, thường là 4 đến 16 lớp trở lên.Các tính năng và thông số kỹ thuật chính xác của PCB đa lớp FR4 TG180 sẽ phụ thuộc vào nhà sản xuất, nhưng một số tính năng phổ biến có thể bao gồm:
Số lượng nhiều lớp: PCB FR4 TG180 nhiều lớp thường có nhiều lớp hơn so với PCB một lớp hoặc hai lớp, bổ sung thêm chức năng và độ phức tạp.
Khả năng chịu nhiệt cao: Vật liệu FR4 TG180 có khả năng chịu nhiệt cao và thích hợp cho các ứng dụng nhiệt độ cao.
Kiểm soát trở kháng chặt chẽ hơn: PCB đa lớp FR4 TG180 có thể kiểm soát trở kháng chặt chẽ hơn, điều này đặc biệt quan trọng đối với các ứng dụng kỹ thuật số và RF tốc độ cao.
Hiệu suất tần số cao: Vật liệu FR4 TG180 có hiệu suất tần số cao tốt và phù hợp cho những trường hợp cần truyền tín hiệu tốc độ cao.
Kích thước nhỏ hơn: PCB đa lớp FR4 TG180 có thể sử dụng kích thước nhỏ hơn, tăng mật độ và giảm nhiễu tín hiệu.
Nhìn chung, PCB đa lớp FR4 TG180 là PCB hiệu suất cao phù hợp với nhiều ứng dụng trong đó nhiệt độ cao, truyền tín hiệu tốc độ cao và kiểm soát trở kháng là quan trọng.
| Lớp PCB | Bảng mạch in nhiều lớp (12L) |
| Bề mặt PCB đã hoàn thiện | Vàng ngâm 2u" (0,05 - 0,1 µm vàng trên 3 - 5 µm Niken.) và ngón tay vàng |
| Yêu cầu vật liệu PCB | FR4, TG180 |
| Độ dày PCB đã hoàn thành | 2.2mm đã hoàn thành, +/- 10% |
| Kích thước lỗ nhỏ nhất | 0,20mm |
| Điện trở hàn PCB | 2 mặt, màu xanh |
| Màu màn hình PCB | 2 mặt, màu trắng |
| Trọng lượng đồng của lớp ngoài | Trọng lượng đồng thành phẩm 1 oz (35µm) |
| trọng lượng đồng của lớp bên trong | Trọng lượng cơ bản 1/2 oz (18µm) |
| Yêu cầu đặc biệt | Vias đầy đồng và được cung cấp stack-up |
Thâm Quyến Jieteng Circuit Co., Ltd.
Bảng mạch PCB cấp tốc hàng loạt và kiểm tra nhanh chuyên nghiệp
