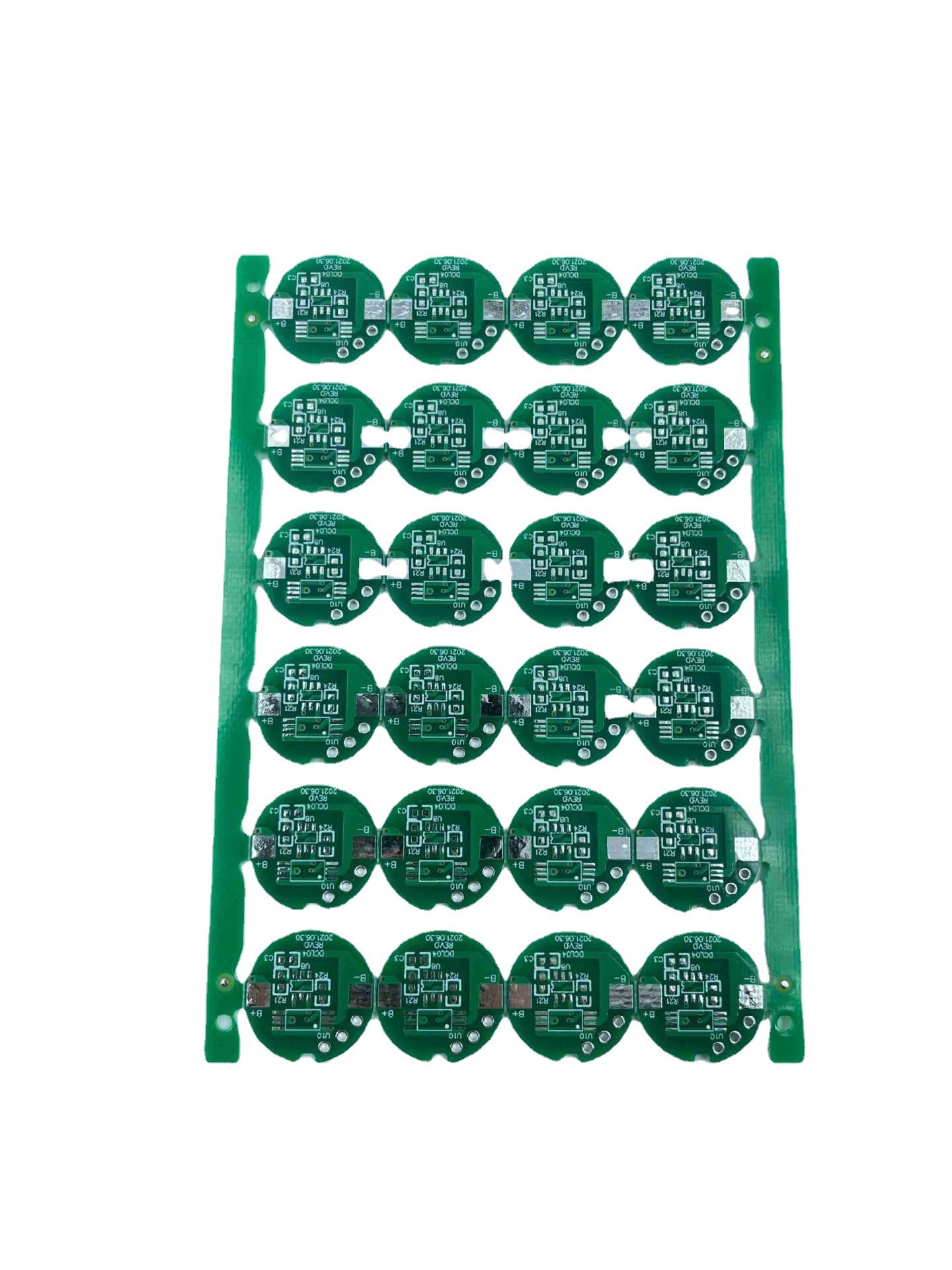

cem-3 FR4 Bảng mạch PCB đa lớp HASL Hoàn thiện bề mặt
| Nguồn gốc | Quảng Đông, Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | PCBA |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Đóng gói chân không bên trong, thùng carton tiêu chuẩn bên ngoài |
| Thời gian giao hàng | 5-8 ngày để giao hàng |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / mét vuông mỗi năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| độ dày của bảng | 0,2-6,0mm | Min. tối thiểu line width chiều rộng dòng | 0,1 0mm |
|---|---|---|---|
| độ dày đồng | 1/2 Oz Min | Vật liệu cơ bản | FR-4/Nhôm/Gốm/Cem-3 |
| tối thiểu giãn dòng | 0,003" | Kiểu gõ rộng | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
| Làm nổi bật | Bảng mạch PCB đa lớp 0,003",Bảng mạch PCB đa lớp Cem-3 |
||
Mô tả sản phẩm
Nhà sản xuất PCB bảng mạch đa lớp FR4
chi tiết cần thiết
| Thông số kỹ thuật cho PCB | |
| Số lớp | 1,2,4 hoặc 6, tối đa 32 lớp |
| hình dạng bảng | Hình chữ nhật, tròn, khe, cắt, phức tạp, không đều |
| Kiểu gõ rộng | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
| Chất liệu ván | Epoxy thủy tinh FR-4, Tg cao FR-4, tuân thủ Rohs, Nhôm, Rogers, v.v. |
| cắt ván | Cắt, điểm V, định tuyến theo tab |
| độ dày của bảng | 0,2-4,0mm, uốn 0,01-0,25mm |
| trọng lượng đồng | 1,0, 1,5, 2,0 oz |
| Mặt nạ Hàn | LPI xanh hai mặt, Cũng hỗ trợ Đỏ, Trắng, Vàng, Xanh lam, Đen |
| màn lụa | Hai mặt hoặc một mặt màu trắng, vàng, đen hoặc âm bản |
| Chiều rộng dòng tối thiểu trên màn hình lụa | 0,006'' hoặc 0,15mm |
| Kích thước bảng tối đa | 20 inch * 20 inch hoặc 500mm * 500mm |
| Dấu vết/Khoảng cách tối thiểu | 0,10 mm hoặc 4 triệu |
| Đường kính lỗ khoan tối thiểu | 0,01'', 0,25 mm hoặc 10 triệu |
| Bề mặt hoàn thiện | HASL, Nickle, Vàng ngâm, Thiếc ngâm, Bạc ngâm, OSP, v.v. |
| Dung sai độ dày của bảng | ±10% |
| Dung sai trọng lượng đồng | ± 0,25 oz |
| Chiều rộng khe tối thiểu | 0,12'', 3,0 mm hoặc 120 triệu |
| Độ sâu điểm V | 20-25% độ dày tấm |
| Định dạng tệp thiết kế | Gerber RS-274,274D,Eagle và DXF,DWG của AutoCAD |
