Xử lý bảng mạch in nhiều lớp Rogers 5880
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | FR4 |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu cơ bản | Rogres 5880 | Độ dày đồng | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Độ dày của bảng | 1,2mm | Min. tối thiểu Hole Size Kích thước lỗ | 0,25mm |
| Min. tối thiểu Line Width Chiều rộng dòng | 3 triệu | Bề mặt hoàn thiện | HAL, ENIG, Mạ vàng, Vàng ngâm, OSP |
| Làm nổi bật | Bảng mạch in nhiều lớp 3OZ,Bảng mạch in nhiều lớp OSP,Dịch vụ lắp ráp SMT Rogers 5880 |
||
Mô tả sản phẩm

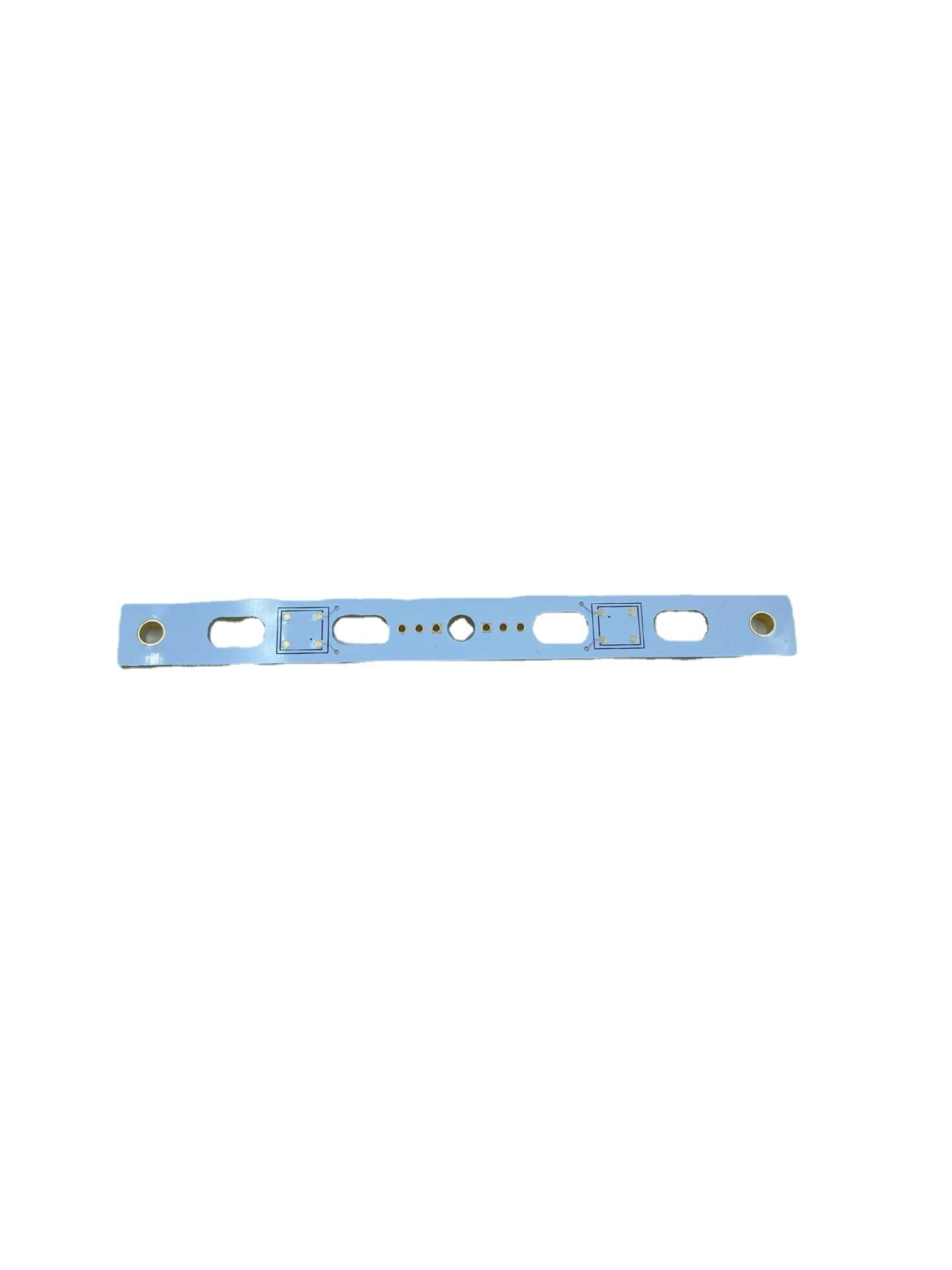

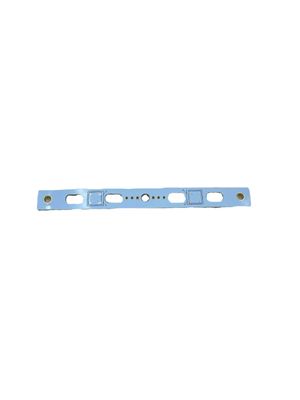

Rogers 5880 xử lý bảng mạch in nhiều lớp ngâm bảng vàng
Rogers 5880 là vật liệu nền tần số cao thường được sử dụng trong sản xuất bảng mạch in (PCB) cho các ứng dụng hiệu suất cao.Nó có hằng số điện môi thấp và tiếp tuyến suy hao, khiến nó trở nên lý tưởng để sử dụng trong các mạch kỹ thuật số và RF tốc độ cao.
PCB nhiều lớp được làm bằng vật liệu Rogers 5880 sẽ có nhiều lớp vật liệu nền và dấu vết đồng.PCB nhiều lớp được sử dụng trong các ứng dụng yêu cầu mạch điện phức tạp hơn và chúng có thể tăng cường chức năng cũng như giảm kích thước so với PCB một lớp hoặc hai lớp.
Vàng ngâm là một phương pháp xử lý bề mặt được áp dụng cho các vết và miếng đệm đồng trên bề mặt PCB.Nó cung cấp khả năng bảo vệ tốt chống lại quá trình oxy hóa và các dạng ăn mòn khác và thường được sử dụng trong các ứng dụng có độ tin cậy cao.
| Mục PCB | Năng lực sản xuất |
| Đếm lớp | 1--80L |
| Vật liệu cơ bản | FR4,High-TG FR4,CEM3,nhôm,Tần số cao (Rogers,Taconic,Aron,PTFE,F4B) |
| Độ dày vật liệu (mm) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Kích thước bảng tối đa (mm) | 1200x400mm |
| Dung sai phác thảo của bảng | ±0,15mm |
| độ dày của bảng | 0,4mm--3,2mm |
| Dung sai độ dày | ±8% |
| Dòng/dấu cách tối thiểu | 0,1mm |
| Vòng hình khuyên tối thiểu | 0,1mm |
| Sân SMD | 0,3mm |
| Hố | |
| Kích thước lỗ tối thiểu (cơ khí) | 0,2mm |
| Kích thước lỗ tối thiểu (lỗ laser) | 0,1mm |
| Kích thước lỗ tol (+/-) | PTH: ±0,075mm;NPTH: ±0,05mm |
| Vị trí lỗ Tol | ±0,075mm |
| mạ | |
| HASL/LF HAL | 2,5um |
| Ngâm vàng | Niken 3-7um Au:1-5u'' |
| Bề mặt hoàn thiện | HAL, ENIG, Mạ vàng, Vàng ngâm, OSP |
| trọng lượng đồng | 0,5--6oz |
Thâm Quyến Jieteng Circuit Co., Ltd.
Đây là một nhà máy chuyên sản xuất bảng mạch PCB, có thể phát triển và thiết kế bảng mạch, gia công và dịch vụ OEM.
