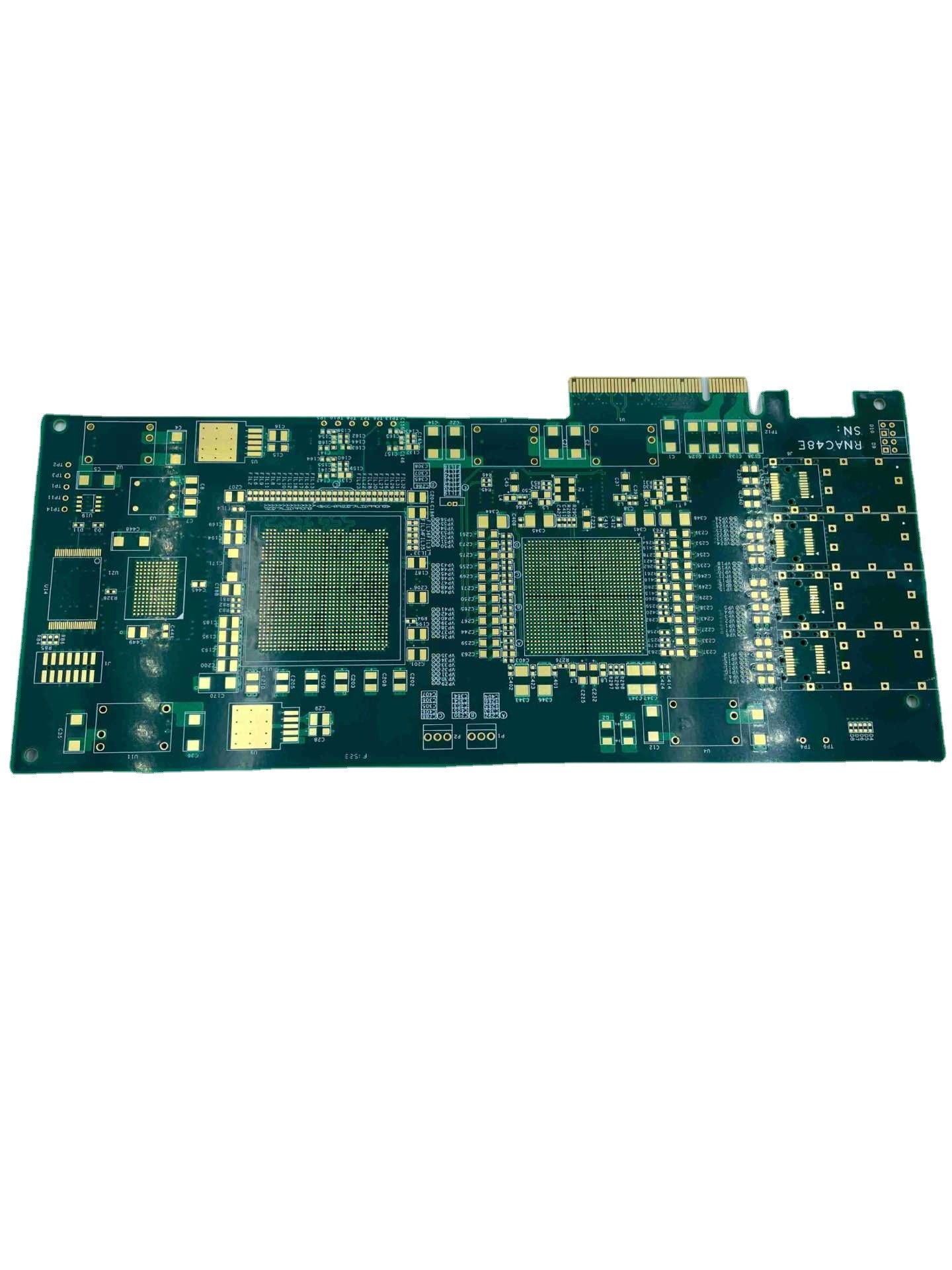

Hai mặt dày 2 mm Bảng mạch FR4 PCB 6mil Vàng ngâm
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | FR4 |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| vật liệu bảng | FR4 | độ dày của bảng | 1.6mm |
|---|---|---|---|
| Kiểu gõ rộng | Hai mặt | độ dày đồng | 1 oz |
| thời gian dẫn | 7-10 ngày | Kích thước lỗ tối thiểu | 0,2mm |
| Giãn cách dòng tối thiểu | 0,1mm | Chiều rộng dòng tối thiểu | 0,1mm |
| bao bì | đóng gói chân không | tên sản phẩm | Hội đồng quản trị Pcb |
| Màu màn hình lụa | Trắng | Màu mặt nạ hàn | màu xanh lá |
| Bề mặt hoàn thiện | HASL | ||
| Làm nổi bật | Bảng mạch PCB FR4 hai mặt,Bảng mạch PCB FR4 dày 2 mm,Bảng mạch FR4 vàng ngâm |
||
Mô tả sản phẩm
Bảng PCB dày 2 mm FR4 6mil vàng ngâm
Số lượng lớp tối đa được phép là 32 và bất kỳ đơn đặt hàng nào vượt quá 20 lớp sẽ yêu cầu xem xét bổ sung.
Kích thước tối đa cho một bảng thành phẩm là 740 x 500 mm, nhưng nếu một trong hai cạnh của bảng lớn hơn 600 mm, bảng sẽ cần được kiểm tra.
Kích thước nhỏ nhất cho một tấm hoàn thiện là 5 x 5 mm.
Các vật liệu PCB có sẵn để sử dụng bao gồm PI + FR4, FR4, Rogers và etch.
Khả năng độ dày PCB nằm trong khoảng từ 0,2 đến 4,0 mm.Nếu độ dày nhỏ hơn 0,2 mm hoặc lớn hơn 4 mm, nó sẽ yêu cầu xem xét lại.Ngoài ra, các tấm ván có độ dày từ 0,6 mm trở xuống không thể có bề mặt phun thiếc.
Độ dày đồng cho lớp đế bên trong và bên ngoài có thể từ 0,3/0,5 oz đến 3 oz, với mức tăng dần là 4-6 oz.
Dung sai cho phép đối với độ cong và độ xoắn là 0,075%.
Kích thước khẩu độ tối thiểu là 0,15 mm và bất kỳ khẩu độ nào nhỏ hơn kích thước này sẽ yêu cầu một bảng đôi.
Khả năng khoan tối thiểu HDI là từ 0,08 đến 0,10 mm.
Khả năng theo dõi/xóa PCB là 3mil hoặc 0,075 milimét.
Các phương pháp tạo hình PCB có sẵn bao gồm Bộ định tuyến, V-CUT và Đột dập.
Khả năng độ dày của mặt nạ hàn dao động từ 15-20um tiêu chuẩn đến 35um cao cấp.
Khả năng chiều rộng cầu mặt nạ hàn tối thiểu khác nhau tùy thuộc vào màu sắc, với màu xanh lá cây có tối thiểu 4mil và các màu khác yêu cầu tối thiểu 4,8mil.
Khả năng lấp đầy mặt nạ hàn nằm trong khoảng từ 0,1 đến 0,5 mm.
Các màu mặt nạ hàn có sẵn bao gồm xanh lục, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ và trắng.
Màu màn hình lụa PCB bao gồm màu trắng, đen và có thể được tùy chỉnh dựa trên yêu cầu của bạn.
Khả năng độ dày của mặt nạ có thể tháo rời nằm trong khoảng từ 500 đến 1000 micromet.
Dung lượng màng oxit OSP dao động từ 0,2 đến 0,5 micromet.
| Số lớp bảng mạch: | 6L | Ván ép bảng mạch: | FR4 |
| Lớp Đồng dày: | 1/1/1/1/1/1OZ | độ dày của bảng: | 2.0MM |
| Kích thước lỗ nhỏ nhất: | 0,25mm | Rãnh/khoảng cách PCB nhỏ nhất: | 5/6 triệu |
| Màu mặt nạ hàn: | Màu xanh lá | Màu màn hình lụa: | Trắng |
| Bề mặt PCB đã hoàn thành: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến/V-CUT |
| Ứng dụng bảng PCB: | kiểm soát công nghiệp | ||
| Yêu cầu Yêu cầu đặc biệt: | kiểm soát trở kháng/lỗ vừa vặn | ||
Công ty TNHH Thâm Quyến Jieteng Circuit tự hào về cam kết chất lượng của mình và công ty sử dụng các thiết bị và kỹ thuật sản xuất tiên tiến để đảm bảo PCB của họ đáp ứng các tiêu chuẩn cao nhất.Với đội ngũ kỹ sư và kỹ thuật viên giàu kinh nghiệm, chúng tôi hợp tác chặt chẽ với khách hàng để đảm bảo PCB của chúng tôi đáp ứng các yêu cầu cụ thể của họ.
