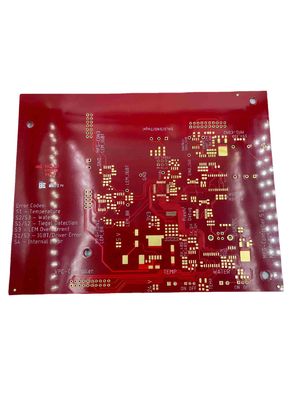

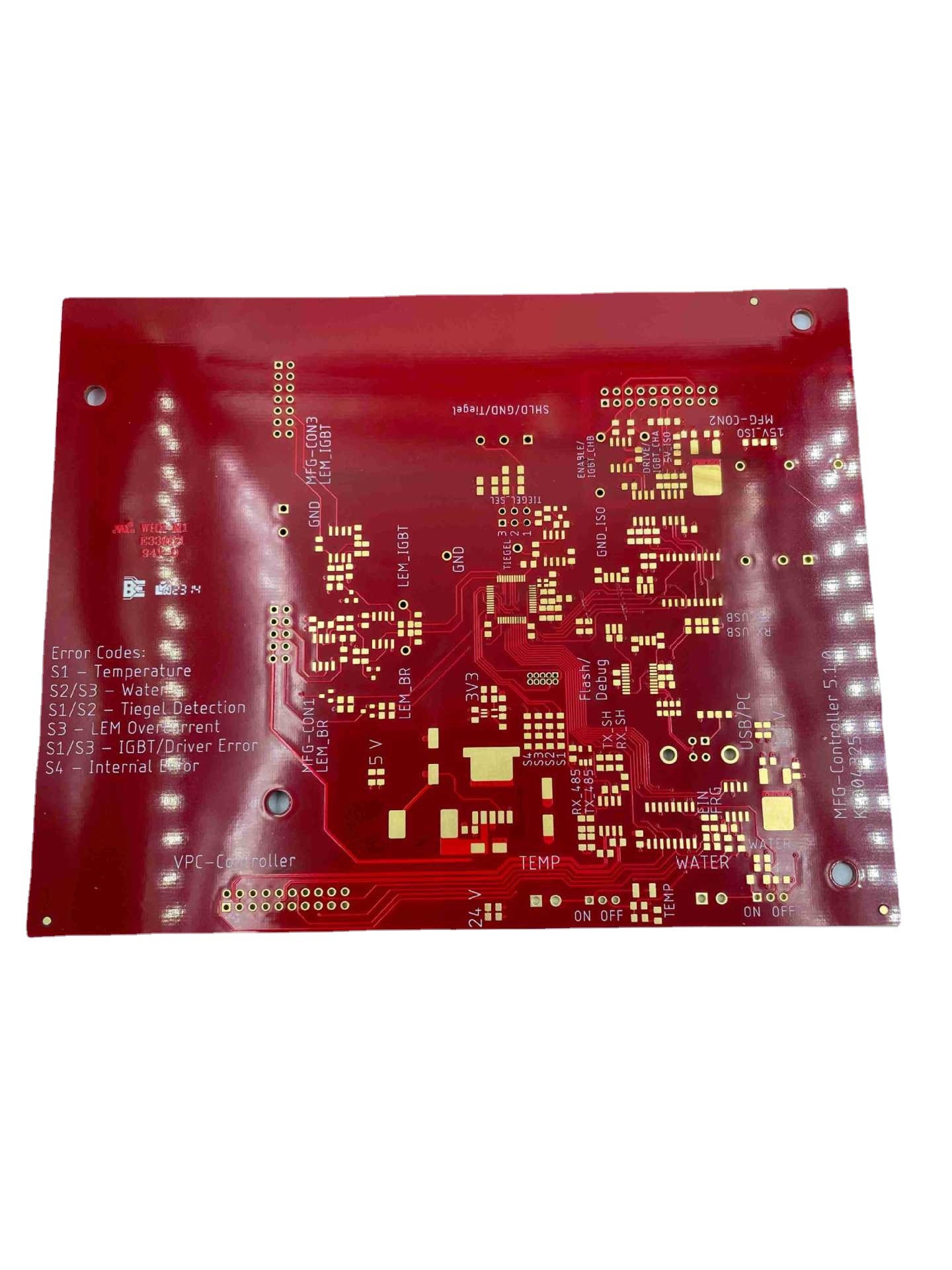

Mặt nạ hàn đỏ FR4 Bảng mạch PCB 4 lớp Độ dày 2,4mm

Mặt nạ hàn đỏ FR4 Bảng mạch PCB dày 2,4mm bảng 4 lớp

Số lượng lớp tối đa được phép là 60 và bất kỳ đơn đặt hàng nào vượt quá 20 lớp sẽ yêu cầu xem xét bổ sung.
Kích thước tối đa cho một bảng thành phẩm là 740 x 500 mm, nhưng nếu một trong hai cạnh của bảng lớn hơn 600 mm, bảng sẽ cần được kiểm tra.
Kích thước nhỏ nhất cho một tấm hoàn thiện là 5 x 5 mm.
Các vật liệu PCB có sẵn để sử dụng bao gồm PI + FR4, FR4, Rogers và etch.
Khả năng độ dày PCB nằm trong khoảng từ 0,2 đến 4,0 mm.Nếu độ dày nhỏ hơn 0,2 mm hoặc lớn hơn 4 mm, nó sẽ yêu cầu xem xét lại.Ngoài ra, các tấm ván có độ dày từ 0,6 mm trở xuống không thể có bề mặt phun thiếc.
Độ dày đồng cho lớp đế bên trong và bên ngoài có thể từ 0,3/0,5 oz đến 3 oz, với mức tăng dần là 4-6 oz.
Dung sai cho phép đối với độ cong và độ xoắn là 0,075%.
Kích thước khẩu độ tối thiểu là 0,15 mm và bất kỳ khẩu độ nào nhỏ hơn kích thước này sẽ yêu cầu một bảng đôi.
Khả năng khoan tối thiểu HDI là từ 0,08 đến 0,10 mm.
Khả năng theo dõi/xóa PCB là 3mil hoặc 0,075 milimét.
Các phương pháp tạo hình PCB có sẵn bao gồm Bộ định tuyến, V-CUT và Đột dập.
Khả năng độ dày của mặt nạ hàn dao động từ 15-20um tiêu chuẩn đến 35um cao cấp.
Khả năng chiều rộng cầu mặt nạ hàn tối thiểu khác nhau tùy thuộc vào màu sắc, với màu xanh lá cây có tối thiểu 4mil và các màu khác yêu cầu tối thiểu 4,8mil.
Khả năng lấp đầy mặt nạ hàn nằm trong khoảng từ 0,1 đến 0,5 mm.
Các màu mặt nạ hàn có sẵn bao gồm xanh lục, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ và trắng.
Màu màn hình lụa PCB bao gồm màu trắng, đen và có thể được tùy chỉnh dựa trên yêu cầu của bạn.
Khả năng độ dày của mặt nạ có thể tháo rời nằm trong khoảng từ 500 đến 1000 micromet.
Dung lượng màng oxit OSP dao động từ 0,2 đến 0,5 micromet.

Công ty TNHH Thâm Quyến Jieteng Circuit chuyên cung cấp PCB chất lượng cao thông qua việc sử dụng thiết bị và công nghệ sản xuất tiên tiến.Đội ngũ kỹ sư và kỹ thuật viên giàu kinh nghiệm của công ty làm việc chặt chẽ với khách hàng để đảm bảo rằng PCB của họ đáp ứng các yêu cầu cụ thể của họ.

Ngoài cam kết về chất lượng, công ty rất coi trọng dịch vụ khách hàng.Jieteng Circuit Co., Ltd. hợp tác chặt chẽ với khách hàng của mình để cung cấp các giải pháp và hỗ trợ được cá nhân hóa trong toàn bộ quy trình sản xuất PCB, từ thiết kế đến giao hàng.

Nhìn chung, Shenzhen Jieteng Circuit Co., Ltd. là nhà sản xuất PCB uy tín và đáng tin cậy, tập trung mạnh vào chất lượng, đổi mới và dịch vụ khách hàng.Chuyên môn của công ty trong sản xuất PCB và sự cống hiến cho sự hài lòng của khách hàng khiến công ty trở thành đối tác đáng tin cậy cho các doanh nghiệp và tổ chức yêu cầu PCB chất lượng cao.
