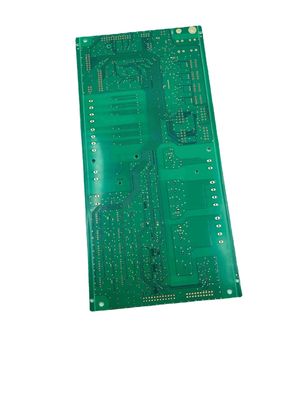

Chế tạo nguyên mẫu PCB tần số cao điện tử đa lớp tùy chỉnh
| Nguồn gốc | Quảng Đông, Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | PCB |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Đóng gói chân không bên trong, thùng carton tiêu chuẩn bên ngoài |
| Thời gian giao hàng | 5-10 ngày giao hàng |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / mét vuông mỗi năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Mặt nạ Hàn | Green. Màu xanh lá. Red. Màu đỏ. Blue. Màu xanh da trời. < | Vật liệu | FR4 CEM1 CEM3 Cao TG |
|---|---|---|---|
| Màu mặt nạ hàn | Xanh/trắng/vàng/đen/xanh dương/tím | Lớp | 1-40 ( ≥30 lớp cần xem lại ) |
| Ứng dụng | Công nghiệp/Y tế/Điện tử tiêu dùng | ||
| Làm nổi bật | PCB tần số cao điện tử,PCB tần số cao nhiều lớp,Nguyên mẫu PCB tùy chỉnh CEM1 |
||
Mô tả sản phẩm
bảng mạch nguyên mẫu PCB tùy chỉnh chế tạo bảng PCB điện tử sản xuất PCB đa lớp
chi tiết cần thiết
| Mục | RPCB | HDI |
| băng thông/khoảng cách dòng tối thiểu | 3MIL/3MIL(0,075mm) | 2MIL/2MIL(0,05MM) |
| đường kính lỗ tối thiểu | 6MIL(0.15MM) | 6MIL(0.15MM) |
| mở điện trở hàn tối thiểu (một mặt) | 1,5MIL(0,0375MM) | 1,2MIL(0,03MM) |
| cầu điện trở hàn tối thiểu | 3MIL(0,075MM) | 2.2MIL(0.055MM) |
| Tỷ lệ khung hình tối đa (độ dày/đường kính lỗ) | 10:1 | 8:1 |
| độ chính xác kiểm soát trở kháng | +/-8% | +/-8% |
| độ dày hoàn thành | 0,3-3,2MM | 0,2-3,2MM |
| kích thước bảng tối đa | 630MM * 620MM | 620MM * 544MM |
| độ dày đồng thành phẩm tối đa | 6OZ(210UM) | 2OZ(70UM) |
| độ dày bảng tối thiểu | 6MIL(0.15MM) | 3MIL(0,076MM) |
| lớp tối đa | 14 tuổi | 12 tuổi |
| xử lý bề mặt | HASL-LF, OSP, Vàng ngâm, Thiếc ngâm, Ag ngâm |
Vàng ngâm, OSP, vàng ngâm chọn lọc, in carbon |
| Kích thước lỗ laser tối thiểu / tối đa | / | 3MIL / 9,8MIL |
| dung sai kích thước lỗ laser | / | 10% |
