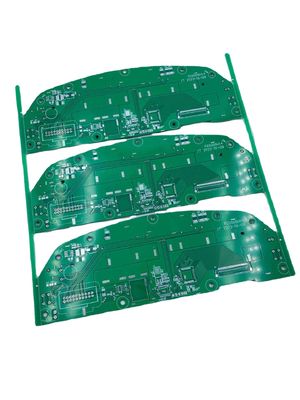

Thiết kế bảng mạch PCB đa lớp tùy chỉnh cho thiết bị điện tử

Nguồn gốc Quảng Đông, Trung Quốc
Hàng hiệu JIETENG
Chứng nhận ISO/TS16949/RoHS/TS16949
Số mô hình PCB
Số lượng đặt hàng tối thiểu thương lượng
Giá bán negotiable
chi tiết đóng gói Đóng gói chân không bên trong, thùng carton tiêu chuẩn bên ngoài
Thời gian giao hàng 3-10 ngày để giao hàng
Điều khoản thanh toán thương lượng
Khả năng cung cấp 150000 mét vuông / mét vuông mỗi năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Làm nổi bật

Bảng mạch PCB nhiều lớp tùy chỉnh

,

Bảng mạch PCB nhiều lớp của thiết bị điện tử

,

Thiết kế PCB nhiều lớp của thiết bị điện tử

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch PCB đa lớp tùy chỉnh tại nhà máy Sản phẩm



chi tiết cần thiết
Số mô hình:
pcb
Nguồn gốc:
Quảng Đông, Trung Quốc
Tên thương hiệu:
JIETENG
Vật liệu cơ bản:
FR4
Độ dày đồng:
tối thiểu-1/2oz;tối đa-12oz
Độ dày của bảng:
0,2mm-6,00 mm(8mil-126mil)
tối thiểuKích thước lỗ:
0,1mm(4 triệu)
tối thiểuChiều rộng dòng:
0,075mm(3 triệu)
tối thiểuGiãn cách dòng:
0,1mm(4 triệu)
Hoàn thiện bề mặt:
HASL
Tên sản phẩm:
Bảng mạch in
Mặt nạ Hàn:
Trắng Đen Xanh Xanh Đỏ
Dịch vụ:
Dịch vụ OEM được cung cấp
thử nghiệm:
Kiểm tra điện tử 100%









tem
Loại bảng phèn bảng đơn, bảng cách nhiệt, bảng hai mặt

Kết thúc độ dày của bảng 0,4mm ----- 3,0mm

Độ dày đồng 1 OZ--6 OZ
Chiều rộng Min.Trace & Khoảng cách dòng 0,15mm

kích thước lớn nhất 120cm * 60cm

Loại xử lý bề mặt OSP.HASL, Vàng ngâm, Thiếc ngâm (không chì)

OSP 0,20-0,40um

Độ dày của Ni 2,50-3,50um

Độ dày của Au 0,05-0,10um
Độ dày của thiếc 5-20um

Độ dày của bạc ngâm 0,15-0,40um

Dẫn nhiệt 1.0W ----- 3.0W

Độ dày điện môi 50um-150um

Cách nhiệt 0,05/T -1,7/ W

Kích thước lỗ hoàn thành tối thiểu ±0,10mm

Dung sai cho đường kính lỗ ±0,075mm

Đường kính lỗ khoan tối thiểu φ0,8mm
Mặt nạ giữa các chân 0,15mm-0,35mm
Khoảng cách tối thiểu giữa Pad và Pad 0,18mm-0,35mm
phác thảo khoan dung ±0,10mm
Độ dày tối thiểu cho V-cut 0,25mm
Độ dày đồng bên ngoài 18-105um

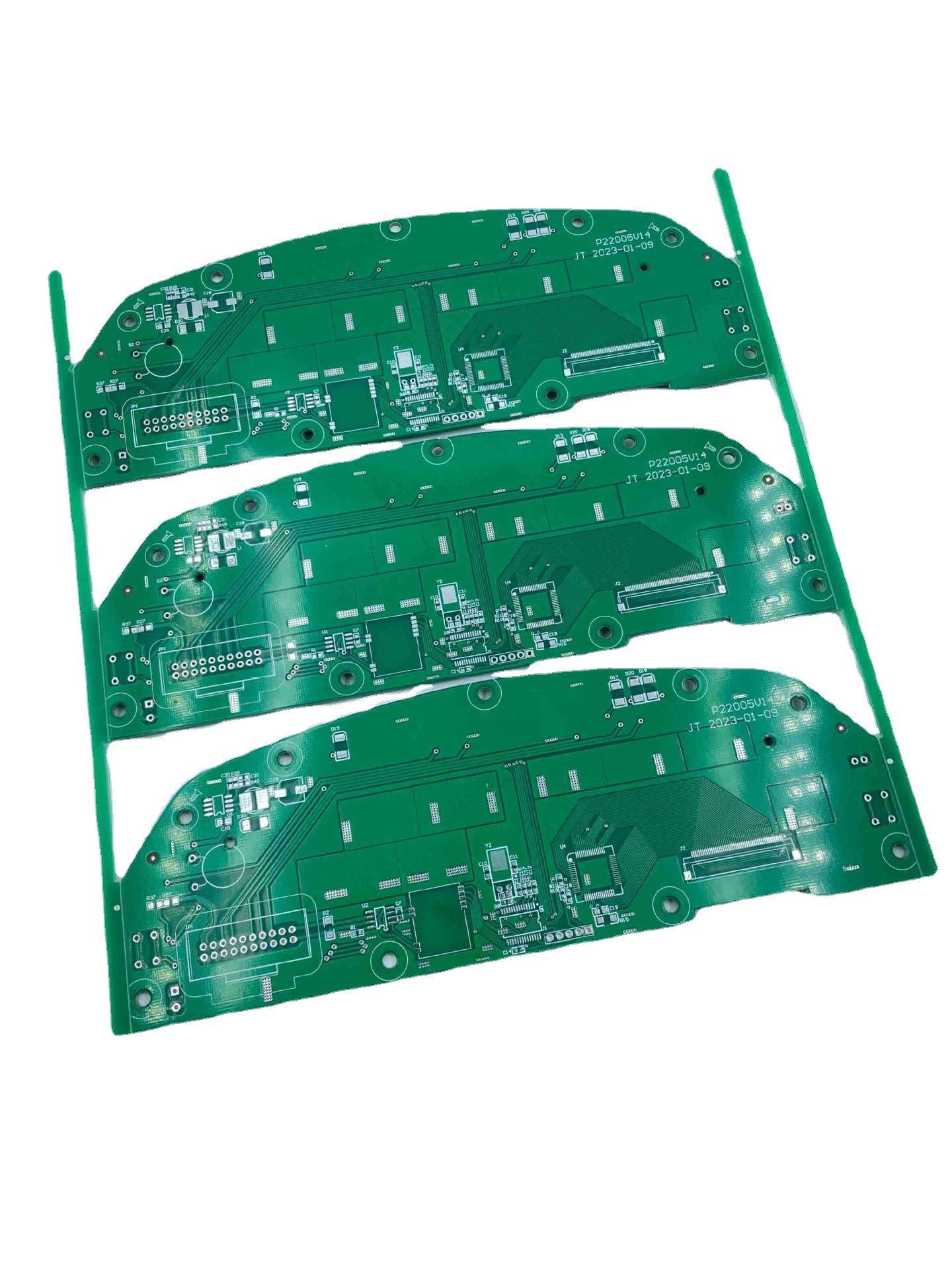

Thiết kế bảng mạch PCB đa lớp tùy chỉnh cho thiết bị điện tử 0
