Tất cả sản phẩm

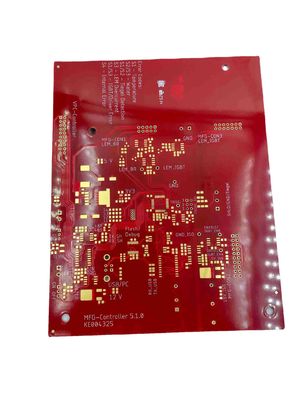

Nguyên mẫu đa lớp Lắp ráp PCB Hình chữ nhật tùy chỉnh Hình dạng không đều
| Nguồn gốc | Quảng Đông, Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | PCB |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Đóng gói chân không bên trong, thùng carton tiêu chuẩn bên ngoài |
| Thời gian giao hàng | 5-8 ngày để giao hàng |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 150000 mét vuông / mét vuông mỗi năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Làm nổi bật | Lắp ráp PCB nguyên mẫu nhiều lớp,Lắp ráp PCB nguyên mẫu hình chữ nhật,Bảng mạch nhiều lớp không đều |
||
|---|---|---|---|
Mô tả sản phẩm
Nhu cầu xử lý bảng mạch nhiều lớp tùy chỉnh để cung cấp nghiên cứu và phát triển thiết kế
chi tiết cần thiết
| Lớp | 1~64 Lớp |
| Vật liệu | FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Nhôm |
| Khả năng sản xuất | 30000 ㎡/tháng |
| hình dạng bảng | Hình chữ nhật, Hình tròn, Khe, Hình cắt, Phức tạp Không đều |
| cắt ván | Cắt, V-Score, Tab-Routing, Counter Sunk |
| độ dày của bảng | 0,2 ~ 8,0mm, uốn 0,1-0,25mm |
| trọng lượng đồng | 0,5oZ~12oZ |
| Mặt nạ Hàn | LPI xanh hai mặt, đỏ, trắng, vàng, xanh, đen, tím, v.v. Mặt nạ hàn |
| màn lụa | Hai mặt hoặc một mặt có màu trắng, vàng, đen, v.v. |
| Chiều rộng/dấu cách dòng tối thiểu | 0,08mm/3 triệu |
| Kích thước bảng tối đa | 25,6 inch * 43,3 inch hoặc 650mm * 1100mm |
| Đường kính lỗ khoan tối thiểu | 0,1mm |
| Đường kính lỗ khoan Laser tối thiểu | 0,075mm |
| bề mặt hoàn thiện | HASL, ENIG, Tin ngâm, Bạc ngâm, OSP, ENEPIG, v.v. |
| dung sai độ dày của bảng | ±10% |
| Chiều rộng khe tối thiểu | 0,12", 3,0 mm hoặc 120 triệu |
| Độ sâu điểm V | 20-25% độ dày của bảng |
| Độ dày tường PTH | >0,025mm |
| Dung sai đường kính lỗ PTH | ±0,076mm |
| Dung sai đường kính lỗ không PTH | ±0,05mm |
| Độ lệch vị trí lỗ | ±0,076mm |
| hố chìm | Đúng |
| tiêu chuẩn chất lượng | IPC-A600F/MIL-STD-105D |
| Định dạng tệp thiết kế | Gerber RS-274X, 274D, Eagle và AutoCAD'S DXF, DWG |
