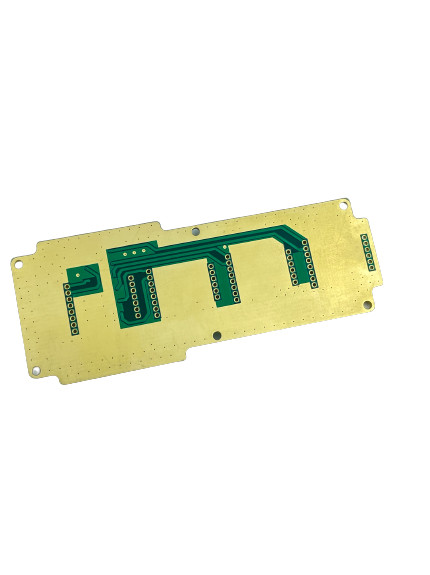

Chế tạo PCB nhiều lớp với Kiểm soát trở kháng và chiều rộng đường tối thiểu 0,1mm

Mô tả Sản phẩm:

Chế tạo bảng mạch in đa cấp là một dịch vụ chuyên biệt được cung cấp bởi các nhà sản xuất PCB chuyên nghiệp để tạo ra các bảng mạch in phức tạp, nhiều cấp độ.Quá trình này bao gồm việc sử dụng các thiết bị và kỹ thuật tiên tiến để tạo ra các thiết kế phức tạp với độ chính xác cao.Cần phải đạt được các yêu cầu cụ thể như màu mặt nạ hàn, khoảng cách dòng tối thiểu, độ rộng dòng và kích thước lỗ.Các tùy chọn hoàn thiện bề mặt có sẵn để tạo bảng mạch dây in đa cấp bao gồm HASL, ENIG, OSP, bạc nhúng và thiếc nhúng, cùng các tùy chọn khác.Khách hàng cũng có thể hưởng lợi từ các tính năng nâng cao khác như mù qua, chôn qua, kiểm soát trở kháng và kết hợp trở kháng.Tất cả các tính năng này, kết hợp với các tiêu chuẩn chất lượng cao nhất, đảm bảo rằng sản phẩm cuối cùng đáp ứng các thông số kỹ thuật chính xác của khách hàng.

Đặc trưng:

• Tên sản phẩm: Chế tạo PCB nhiều lớp
• tối thiểuChiều rộng đường kẻ: 0,1mm
• Bề mặt hoàn thiện: HASL, ENIG, OSP, Bạc ngâm, Tin ngâm, v.v.
• Màu mặt nạ hàn: Xanh lục, Xanh lam, Trắng, Đen, Đỏ, v.v.
• Đếm lớp: 2-20
• Độ dày đồng: 1-4oz
• Lắp ráp linh kiện PCB nhiều lớp
• Chế tạo bảng mạch in đa cấp
• Sản xuất bảng mạch in nhiều lớp

Các thông số kỹ thuật:

Các ứng dụng:

Việc sản xuất bảng mạch in nhiều lớp của JIETENG mang lại chất lượng và hiệu suất vượt trội cho các ứng dụng đòi hỏi khắt khe nhất.Các dịch vụ chế tạo bảng mạch in đa cấp của chúng tôi hoàn hảo cho nhiều ứng dụng, từ điện tử tiêu dùng và ô tô đến y tế và công nghiệp.Chúng tôi cung cấp nhiều loại vật liệu, bao gồm FR4, FR4 TG cao, không chứa halogen, Rogers, v.v.Bảng mạch in nhiều lớp của chúng tôi có khả năng xử lý số lớp từ 2-20 và có khả năng kiểm soát trở kháng vượt trội.Chúng tôi cung cấp nhiều loại chất hoàn thiện bề mặt bao gồm HASL, ENIG, OSP, bạc ngâm và thiếc ngâm.Cam kết của chúng tôi về chất lượng và dịch vụ đảm bảo rằng các bảng mạch in nhiều lớp của bạn sẽ đáp ứng các thông số kỹ thuật chính xác và vượt quá mong đợi của bạn.Với các dịch vụ sản xuất bảng mạch in nhiều lớp toàn diện của chúng tôi, JIETENG là đối tác lý tưởng cho mọi nhu cầu chế tạo PCB của bạn.

tùy chỉnh:

Tên thương hiệu: JIETENG
Số mô hình: Bảng mạch PCB
Xuất xứ: Trung Quốc
Độ dày đồng: 1-4oz
tối thiểuKhoảng cách dòng: 0,1mm
Kiểm soát trở kháng: Có
Màu mặt nạ hàn: Xanh lục, Xanh lam, Trắng, Đen, Đỏ, v.v.
Độ dày của bảng: 0,2-3,2mm

JIETENG là nhà cung cấp hàng đầu về sản xuất bảng mạch in nhiều lớp, lắp ráp linh kiện PCB nhiều lớp và sản xuất PCB nhiều lớp trong hơn 10 năm.Chúng tôi cung cấp PCB chất lượng với độ chính xác và độ tin cậy cao nhất.

PCB nhiều lớp của chúng tôi có độ dày đồng từ 1-4 oz, khoảng cách giữa các dòng tối thiểu là 0,1mm, kiểm soát trở kháng và mặt nạ hàn có màu xanh lục, xanh dương, trắng, đen và đỏ, với độ dày bảng từ 0,2-3,2mm.

Chúng tôi cam kết cung cấp dịch vụ khách hàng xuất sắc và các sản phẩm chất lượng cao, đồng thời đảm bảo sự hài lòng với các dịch vụ chế tạo PCB nhiều lớp của chúng tôi.

Hỗ trợ và Dịch vụ:

Chúng tôi cung cấp dịch vụ và hỗ trợ kỹ thuật cho khách hàng của mình trong các lĩnh vực chế tạo PCB đa lớp.Các kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ thiết kế, chế tạo, lắp ráp và thử nghiệm các dự án của bạn.

Chúng tôi có kinh nghiệm trong chế tạo kết nối mật độ cao (HDI) và có thể hỗ trợ tạo ra các thiết kế đáp ứng nhu cầu của bạn.Chúng tôi cũng chuyên về chế tạo nhiều lớp phức tạp, bao gồm vias mù và chôn, kiểm soát trở kháng và các yêu cầu đặc biệt khác.

Ngoài ra, chúng tôi cung cấp các dịch vụ chế tạo chìa khóa trao tay đầy đủ, bao gồm hỗ trợ thiết kế và bố trí đầy đủ, tạo mẫu, sản xuất và lắp ráp.Chúng tôi cam kết cung cấp sản phẩm chất lượng cao một cách kịp thời.

Nếu bạn có bất kỳ câu hỏi nào hoặc muốn thảo luận về các yêu cầu dự án của mình, vui lòng liên hệ với chúng tôi ngay hôm nay.

Đóng hàng và gửi hàng:

Đóng gói và vận chuyển để chế tạo PCB nhiều lớp:

Sản phẩm sẽ được đóng gói chắc chắn trong túi chống tĩnh điện và vận chuyển trong hộp chống sốc để đảm bảo sản phẩm không bị hư hỏng trong quá trình vận chuyển.Bảo hiểm vận chuyển tiêu chuẩn sẽ được cung cấp để bù đắp mọi tổn thất hoặc thiệt hại trong quá trình vận chuyển.

Câu hỏi thường gặp:

Q1: Chế tạo PCB đa lớp là gì?

Câu trả lời 1: Chế tạo PCB nhiều lớp là một quá trình xây dựng bảng mạch in (PCB) với nhiều lớp vật liệu dẫn điện được liên kết với nhau bằng các dấu vết.Nó được cung cấp bởi JIETENG, một thương hiệu đến từ Trung Quốc, với bảng mạch PCB số kiểu.

Q2: Lợi ích của việc sử dụng chế tạo PCB đa lớp là gì?

Câu trả lời 2: Chế tạo PCB nhiều lớp mang lại nhiều lợi ích, bao gồm tăng độ phức tạp, hiệu suất điện cao hơn và tính toàn vẹn tín hiệu được cải thiện.

Câu 3: Các thành phần của chế tạo PCB đa lớp là gì?

Câu trả lời 3: Các thành phần của Chế tạo PCB nhiều lớp bao gồm các lớp vật liệu dẫn điện, lớp cách điện và dấu vết.

Q4: Quy trình chế tạo PCB đa lớp là gì?

Câu trả lời 4: Quy trình Chế tạo PCB nhiều lớp bao gồm các bước như tạo bố cục PCB, khoan và mạ, cán màng, khắc và thử nghiệm.

Q5: Ứng dụng của chế tạo PCB đa lớp là gì?

Trả lời 5: Ứng dụng Chế tạo PCB đa lớp bao gồm máy tính, viễn thông, điện tử ô tô, thiết bị y tế và điện tử tiêu dùng.
