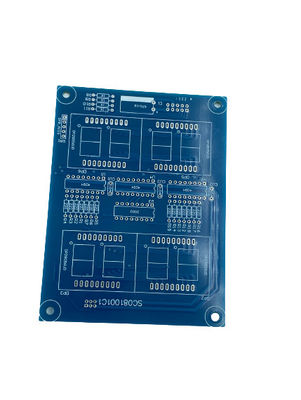

Chế tạo PCB nhiều lớp ngâm bạc với màu màn hình đen

Mô tả Sản phẩm:

Chế tạo bảng mạch in nhiều lớp (PCB) là một quá trình bao gồm việc sản xuất các bảng mạch phức tạp với nhiều lớp đồng và các vật liệu khác.PCB nhiều lớp của chúng tôi được sản xuất với tiêu chuẩn chất lượng cao nhất và được thiết kế để đáp ứng các thông số kỹ thuật chính xác của bạn, bao gồm độ dày đồng từ 1-4oz, nhiều loại hoàn thiện bề mặt như HASL, ENIG, OSP, Bạc ngâm và Thiếc ngâm, và các màu mặt nạ hàn bao gồm xanh lá cây, xanh dương, trắng, đen và đỏ.Chúng tôi cũng cung cấp nhiều loại vật liệu như FR4, TG FR4 cao, không chứa halogen và rogers, với độ rộng đường tối thiểu nhỏ tới 0,1mm.Các dịch vụ sản xuất bảng mạch in nhiều lớp của chúng tôi lý tưởng cho mọi ứng dụng và các kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng giúp bạn tìm ra giải pháp phù hợp cho dự án của mình.Chúng tôi đảm bảo chất lượng và độ tin cậy cao nhất cho PCB nhiều lớp của chúng tôi và cố gắng vượt quá mong đợi của bạn.

Đặc trưng:

• Lắp ráp linh kiện PCB nhiều lớp:
  • Màu mặt nạ hàn: Xanh lục, Xanh lam, Trắng, Đen, Đỏ, v.v.
  • Độ dày của bảng: 0,2-3,2mm
  • Độ dày đồng: 1-4oz
  • tối thiểuKích thước lỗ: 0,2mm
  • Kiểm soát trở kháng: Có
• Chế tạo bảng mạch in đa cấp
• Tạo bảng dây in đa cấp

Các thông số kỹ thuật:

Các ứng dụng:

Chế tạo bảng mạch in đa cấp JIETENG được thiết kế với số kiểu bảng mạch PCB và được sản xuất với độ dày đồng từ 1-4oz.Nó được làm từ các vật liệu chất lượng cao như FR4, TG FR4 cao, không chứa halogen và Rogers.Sản phẩm có chiều rộng dòng tối thiểu là 0,1mm và khoảng cách dòng tối thiểu là 0,1mm.Các tùy chọn màu màn hình lụa bao gồm trắng, đen và vàng.Quy trình sản xuất bảng mạch in đa cấp này lý tưởng để tạo bảng mạch in nhiều cấp.

tùy chỉnh:

JIETENG là nhà cung cấp dịch vụ sản xuất bảng mạch in nhiều lớp và sản xuất PCB nhiều lớp chuyên nghiệp.Chúng tôi cung cấp chế tạo bảng mạch in đa cấp chất lượng cao cho khách hàng, với các tính năng sau:

• Tên thương hiệu: JIETENG
• Số mô hình: Bảng mạch PCB
• Xuất xứ: Trung Quốc
• Kiểm soát trở kháng: Có
• tối thiểuChiều rộng đường kẻ: 0,1mm
• tối thiểuKích thước lỗ: 0,2mm
• Đếm lớp: 2-20
• Chất liệu: FR4, TG FR4 cao, Không chứa halogen, Rogers, v.v.

Với công nghệ tiên tiến và các nhà thiết kế chuyên nghiệp của chúng tôi, JIETENG cam kết cung cấp cho bạn các dịch vụ Sản xuất bảng mạch in nhiều lớp và Sản xuất PCB nhiều lớp tốt nhất.

Hỗ trợ và Dịch vụ:

Dịch vụ và Hỗ trợ Kỹ thuật Chế tạo PCB Đa lớp cung cấp hỗ trợ kỹ thuật và thiết kế cho tất cả các khía cạnh của quy trình thiết kế và chế tạo PCB Nhiều lớp.Chúng tôi cam kết giúp khách hàng tạo ra sản phẩm cuối cùng tốt nhất có thể.Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn về dự án của bạn từ ý tưởng thông qua thiết kế và hoàn thiện.

Dịch vụ của chúng tôi bao gồm:

• Tư vấn và thẩm định thiết kế
• Quản lý quy trình gia công
• Lựa chọn vật liệu và đặc điểm kỹ thuật
• Tối ưu hóa ngăn xếp lớp
• Phân tích chi phí và tối ưu hóa
• Thiết kế quản lý nhiệt
• Hỗ trợ thiết kế cho khả năng sản xuất (DFM)
• Dịch vụ giám định và thử nghiệm

Chúng tôi hiểu rằng mỗi dự án là duy nhất và có thể yêu cầu các dịch vụ chuyên biệt không được liệt kê ở đây.Chúng tôi cam kết cung cấp cho khách hàng của mình dịch vụ và hỗ trợ ở mức cao nhất cho nhu cầu Chế tạo PCB đa lớp của họ.Vui lòng liên hệ với chúng tôi để thảo luận về các yêu cầu cụ thể của bạn.

Đóng hàng và gửi hàng:

Đóng gói và vận chuyển để chế tạo PCB nhiều lớp:

• PCB đa lớp được đóng gói trong bao bì chống tĩnh điện.
• Gói được gia cố bằng xốp, bọc bong bóng và các vật liệu đệm khác.
• Gói hàng được vận chuyển trong hộp các tông, có dán nhãn phù hợp.
• Gói hàng được vận chuyển bằng chuyển phát nhanh đáng tin cậy có số theo dõi.

Câu hỏi thường gặp:

Q1: Chế tạo PCB đa lớp là gì?

Trả lời 1: Chế tạo PCB nhiều lớp là một quy trình sản xuất bảng mạch in nhiều lớp sử dụng bảng mạch PCB số kiểu JIETENG thương hiệu từ Trung Quốc.

Câu 2: Vật liệu nào được sử dụng trong Chế tạo PCB nhiều lớp?

Trả lời 2: Chế tạo PCB nhiều lớp sử dụng nhiều loại vật liệu, bao gồm đồng, nhựa và các kim loại khác.

Câu 3: Những kỹ thuật nào được sử dụng trong chế tạo PCB đa lớp?

Trả lời 3: Trong chế tạo PCB nhiều lớp, các kỹ thuật như khắc, mạ, khoan và hàn thường được sử dụng.

Q4: Ưu điểm của chế tạo PCB đa lớp là gì?

Câu trả lời 4: Chế tạo PCB nhiều lớp giúp tăng mức độ hiệu quả, độ tin cậy và hiệu quả chi phí do mật độ và độ phức tạp của nó.

Q5: Những loại sản phẩm nào có thể được sản xuất bằng cách sử dụng chế tạo PCB đa lớp?

Trả lời 5: Chế tạo PCB nhiều lớp có thể được sử dụng để sản xuất nhiều loại sản phẩm, chẳng hạn như máy tính, điện thoại di động và các thiết bị điện tử khác.
