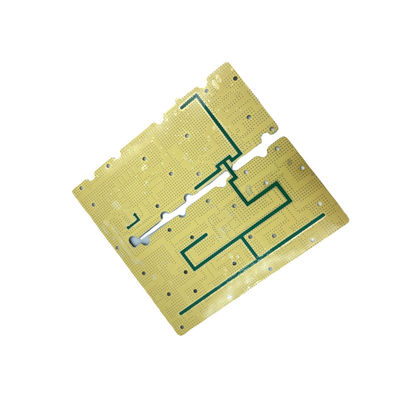

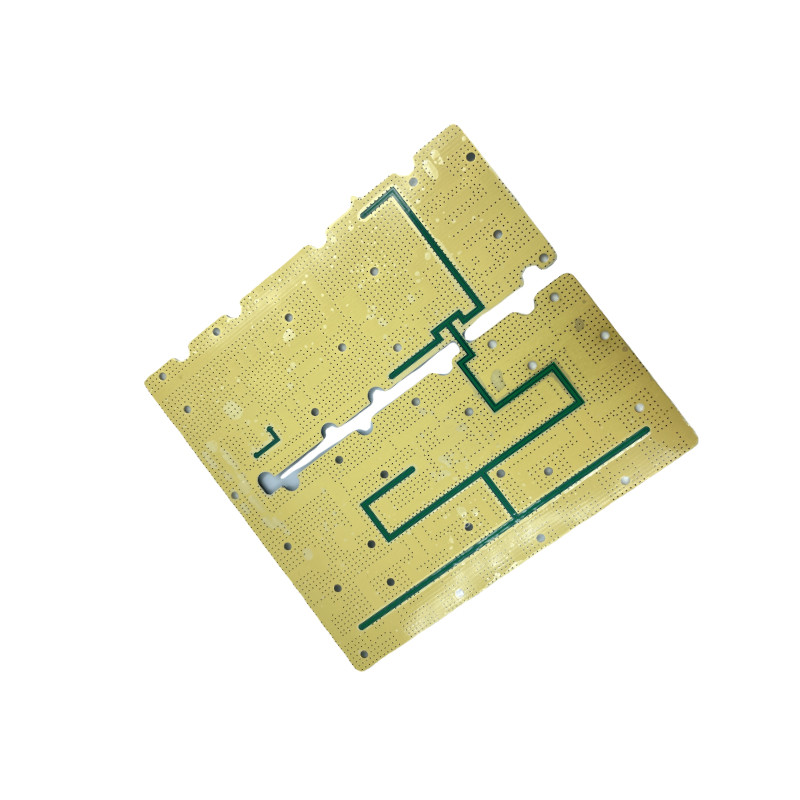

Rogers OSP Multilayer PCB chế tạo hiệu quả cao

Place of Origin China
Hàng hiệu JIETENG
Chứng nhận ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
Số lượng đặt hàng tối thiểu thương lượng
Giá bán negotiable
chi tiết đóng gói Thùng carton trống, đóng gói chân không
Thời gian giao hàng 5-8 ngày làm việc
Điều khoản thanh toán thương lượng
Khả năng cung cấp 360000 mét vuông / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
tối thiểu giãn dòng 0,1mm Màu mặt nạ hàn Xanh lá cây, xanh dương, trắng, đen, đỏ, v.v.
tối thiểu Kích thước lỗ 0,2mm kiểm soát trở kháng Vâng.
Màu lụa Trắng, Đen, Vàng, v.v. độ dày của bảng 0,2-3,2mm
Min. tối thiểu line width chiều rộng dòng 0,1mm số lớp 2-20
Làm nổi bật

Xây dựng PCB đa lớp OSP

,

Xây dựng PCB đa lớp hiệu quả cao

,

Xây dựng PCB OSP Rogers

Để lại lời nhắn
Mô tả sản phẩm

Mô tả Sản phẩm:

Chế tạo PCB đa lớp là một quy trình toàn diện để sản xuất bảng mạch in nhiều lớp (PCB).Quá trình này bao gồm nhiều lớp laminate phủ đồng và các thành phần khác, chẳng hạn như mặt nạ hàn, mặt nạ hàn và lớp hoàn thiện bề mặt.Nó rất tiên tiến và đòi hỏi quy trình kỹ thuật và sản xuất chính xác để có kết quả chính xác.Độ dày của bảng có thể dao động từ 0,2 mm đến 3,2 mm, tùy thuộc vào ứng dụng.Bề mặt hoàn thiện có thể là HASL, ENIG, OSP, bạc ngâm, thiếc ngâm và các loại khác.Độ rộng đường tối thiểu là 0,1mm và khả năng kiểm soát trở kháng có sẵn cho các thiết kế phức tạp hơn.Có nhiều màu mặt nạ hàn khác nhau, chẳng hạn như xanh lá cây, xanh dương, trắng, đen và đỏ.Quy trình chế tạo PCB nhiều lớp này cung cấp các giải pháp đáng tin cậy và tiết kiệm chi phí để tạo ra các bảng dây in nhiều cấp độ.



Đặc trưng:

  • Sản xuất bảng mạch in nhiều lớp:Tối thiểu.Kích thước lỗ: 0,2mm, Số lớp: 2-20, Tối thiểu.Khoảng cách dòng: 0,1mm, Độ hoàn thiện bề mặt: HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v., Kiểm soát trở kháng: Có.
  • Sản xuất PCB nhiều lớp:Tối thiểu.Kích thước lỗ: 0,2mm, Số lớp: 2-20, Tối thiểu.Khoảng cách dòng: 0,1mm, Độ hoàn thiện bề mặt: HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v., Kiểm soát trở kháng: Có.
  • Chế tạo bảng mạch in đa cấp:Tối thiểu.Kích thước lỗ: 0,2mm, Số lớp: 2-20, Tối thiểu.Khoảng cách dòng: 0,1mm, Độ hoàn thiện bề mặt: HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v., Kiểm soát trở kháng: Có.


Các thông số kỹ thuật:

Tham sốChi tiết
Màu mặt nạ hànXanh lục, Xanh lam, Trắng, Đen, Đỏ, v.v.
Độ dày của bảng0,2-3,2mm
Màu lụaTrắng, đen, vàng, v.v.
Tối thiểu.Kích thước lỗ0,2mm
Số lớp2-20
Độ dày đồng1-4oz
Tối thiểu.Khoảng cách dòng0,1mm
Vật liệuFR4, TG FR4 cao, không chứa halogen, Rogers, v.v.
Tối thiểu.Chiều rộng dòng0,1mm
Hoàn thiện bề mặtHASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v.


Các ứng dụng:

Chế tạo PCB nhiều lớp JIETENG là sự lựa chọn hoàn hảo cho các công ty muốn tạo ra bảng mạch in nhiều cấp.Với bảng mạch PCB của chúng tôi, bạn có thể tạo tối đa 20 lớp dây và linh kiện.Bảng của chúng tôi có độ dày đồng lên tới 4oz và chiều rộng đường tối thiểu là 0,1mm, cho phép thực hiện các thiết kế phức tạp.Kiểm soát trở kháng có sẵn cho những người muốn đảm bảo đường truyền tín hiệu chính xác.Màu in lụa của chúng tôi bao gồm trắng, đen, vàng, v.v.Dịch vụ lắp ráp linh kiện và chế tạo PCB nhiều lớp của chúng tôi sẽ giúp bạn xây dựng bo mạch hoàn hảo cho mục đích của mình.



Tùy chỉnh:

Dịch vụ chế tạo PCB nhiều lớp của JIETENG

JIETENG cung cấp dịch vụ Chế tạo Bảng mạch in nhiều lớp (PCB) chuyên nghiệp.PCB nhiều lớp của chúng tôi được thiết kế để mang lại hiệu suất, độ tin cậy và độ bền cao.Chúng tôi chuyên sản xuất Bảng mạch in đa cấp với các thông số kỹ thuật sau:

  • Tên thương hiệu: JIETENG
  • Số mô hình: Bảng mạch PCB
  • Nơi xuất xứ: Trung Quốc
  • Độ dày bảng: 0,2-3,2mm
  • Tối thiểu.Khoảng cách dòng: 0,1mm
  • Màu mặt nạ hàn: Xanh lá cây, Xanh lam, Trắng, Đen, Đỏ, v.v.
  • Màu lụa: Trắng, Đen, Vàng, v.v.
  • Tối thiểu.Kích thước lỗ: 0,2mm

Chế tạo bảng mạch in nhiều cấp, tạo bảng mạch in nhiều cấp và lắp ráp linh kiện PCB nhiều lớp chỉ là một số dịch vụ mà JIETENG có thể cung cấp.Liên hệ với chúng tôi ngay hôm nay để biết thêm thông tin về các dịch vụ Chế tạo PCB nhiều lớp của chúng tôi.



Hỗ trợ và Dịch vụ:

Dịch vụ và hỗ trợ kỹ thuật chế tạo PCB nhiều lớp

Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho Chế tạo PCB nhiều lớp.Đội ngũ chuyên gia của chúng tôi có thể hỗ trợ bạn trong mọi khía cạnh của quá trình sản xuất, từ thiết kế và kỹ thuật đến chế tạo toàn diện.
Đội ngũ chuyên gia của chúng tôi tận tâm cung cấp các thiết kế và sản phẩm chất lượng cao đáp ứng và vượt tiêu chuẩn ngành.Chúng tôi chuyên sản xuất PCB nhiều lớp với mạch điện phức tạp và kinh nghiệm của chúng tôi trong lĩnh vực này đã cho phép chúng tôi cung cấp cho khách hàng các giải pháp đáng tin cậy, tiết kiệm chi phí.
Chúng tôi cung cấp hỗ trợ kỹ thuật dưới hình thức dịch vụ tư vấn và khắc phục sự cố để đảm bảo hoàn thành thành công dự án của bạn.Nhóm của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có và cung cấp thông tin chi tiết về quy trình chế tạo.
Chúng tôi cũng cung cấp các dịch vụ chế tạo tại chỗ, bao gồm lắp đặt, bảo trì và sửa chữa.Kỹ thuật viên của chúng tôi có kinh nghiệm về các công nghệ mới nhất và có thể cung cấp dịch vụ ở mức cao nhất cho dự án của bạn.
Liên hệ với chúng tôi ngay hôm nay để biết thêm thông tin về Dịch vụ và hỗ trợ kỹ thuật chế tạo PCB đa lớp của chúng tôi.



Đóng hàng và gửi hàng:

Đóng gói và vận chuyển cho chế tạo PCB nhiều lớp

PCB nhiều lớp phải được đóng gói và vận chuyển đúng cách để đảm bảo chúng đến nơi an toàn.Bao bì phải được thiết kế để bảo vệ sản phẩm khỏi bụi, hơi ẩm và các yếu tố bên ngoài khác.Tất cả các thành phần phải được đóng gói và dán nhãn an toàn để đảm bảo nhận dạng và xử lý thích hợp.
Nên sử dụng vật liệu đóng gói phù hợp để giảm nguy cơ hư hỏng trong quá trình vận chuyển.Bao bì phải được thiết kế để chịu được mọi xử lý thô bạo có thể xảy ra trong quá trình vận chuyển.Tất cả các gói hàng phải được đánh dấu rõ ràng để cho biết nội dung và điểm đến của chúng.
Khi vận chuyển PCB nhiều lớp, chúng phải được vận chuyển thông qua các hãng vận chuyển đáng tin cậy chuyên vận chuyển hàng điện tử.Tất cả các gói hàng phải được theo dõi để đảm bảo chúng đến đích an toàn và đúng giờ.Tất cả PCB nhiều lớp phải được bảo quản trong môi trường được kiểm soát nhiệt độ cho đến khi chúng sẵn sàng được vận chuyển.



Câu hỏi thường gặp:

A1: Chế tạo PCB đa lớp JIETENG được làm bằng các vật liệu cao cấp nhất như FR4, polyimide, Nhôm, v.v.
Trả lời 2: Chế tạo PCB đa lớp JIETENG có thể đạt tới 20 lớp.
Câu trả lời 3: Chiều rộng và không gian đường tối thiểu cho Chế tạo PCB đa lớp JIETENG lần lượt là 0,075mm & 0,075mm.
A4: Kích thước tối đa của Chế tạo PCB đa lớp JIETENG là 505mm x 610mm.
A5: Chế tạo PCB đa lớp JIETENG được sản xuất tại Trung Quốc.
