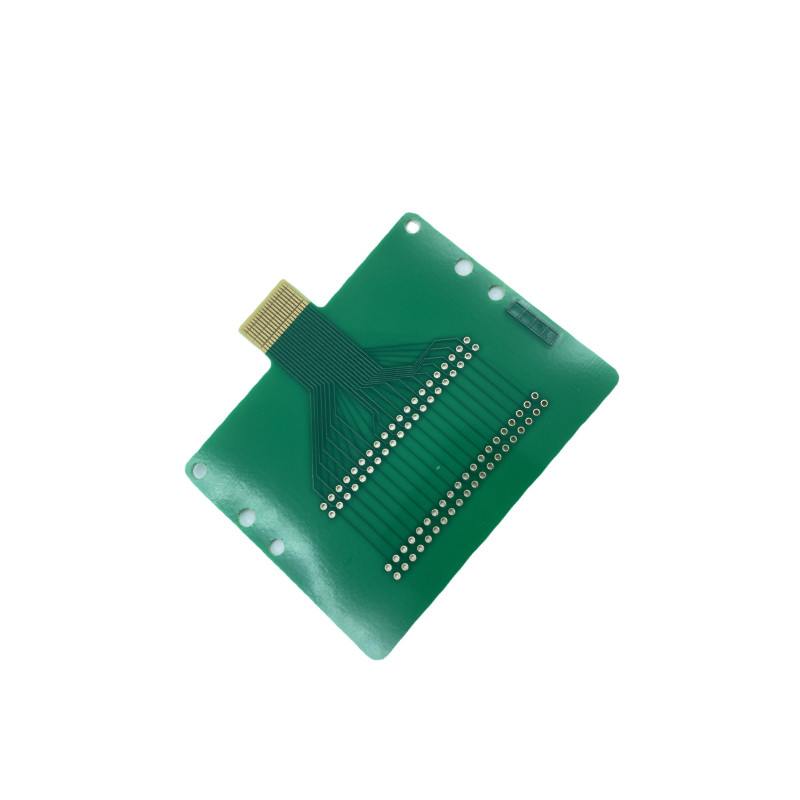

HASL Prototype Printed Circuit Board Assembly đa lớp

Place of Origin China
Hàng hiệu JIETENG
Chứng nhận ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
Số lượng đặt hàng tối thiểu thương lượng
Giá bán negotiable
chi tiết đóng gói Thùng carton trống, đóng gói chân không
Thời gian giao hàng 5-8 ngày làm việc
Điều khoản thanh toán thương lượng
Khả năng cung cấp 360000 mét vuông / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Chiều rộng dòng tối thiểu/Khoảng trắng 0,1mm/0,1mm Bề mặt hoàn thiện HASL
Tên sản phẩm Nguyên mẫu lắp ráp PCB Kích thước lỗ tối thiểu 0,2mm
Màu mặt nạ hàn màu xanh lá độ dày pcb 1.6mm
Lớp PCB 2 lớp Vòng hình khuyên tối thiểu 0,1mm
Làm nổi bật

lắp ráp bảng mạch in nguyên mẫu nhiều lớp

,

lắp ráp bảng mạch in nguyên mẫu HASL

,

lắp ráp nguyên mẫu điện tử nhiều lớp

Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Prototype PCB Assembly là một quy trình sản xuất để tạo ra một bộ sưu tập bảng in, đó là một bảng có thể được sử dụng cho một loạt các thiết bị điện và điện tử.Bộ sưu tập bảng in bao gồm một bảng mạch in (PCB) và một loạt các thành phầnPCB là thành phần chính của bộ sưu tập bảng in, và nó được làm bằng một lớp phủ đồng.Laminat phủ đồng là một loại vật liệu dựa trên kim loại bao gồm một lớp đồng mỏng và một chất nền cách nhiệtLớp đồng được khắc với một mô hình kết nối để tạo thành bảng mạch in.

Quá trình lắp ráp PCB nguyên mẫu liên quan đến việc thiết kế và chế tạo một bảng mạch in với nhiều thành phần khác nhau.Các thành phần được gắn trên PCB để tạo ra mạch điện và điện tử mong muốn. PCB sau đó được thử nghiệm và xác minh để đảm bảo rằng mạch hoạt động chính xác. PCB sau đó được phủ một màu mặt nạ hàn, có thể là màu xanh lá cây hoặc màu khác;điều này giúp bảo vệ PCB khỏi thiệt hại do ăn mòn, nhiệt và các yếu tố môi trường khác.

Các quy trình lắp ráp PCB nguyên mẫu đòi hỏi độ chính xác cao và chính xác. PCB phải đáp ứng một số tiêu chí như vòng tròn tối thiểu 0,1mm, trọng lượng đồng 1oz,Độ rộng đường tối thiểu/không gian 0.1mm/0.1mm, và kích thước PCB 100mm * 100mm. Bằng cách đáp ứng các tiêu chí này, bảng có thể được sử dụng cho nhiều ứng dụng điện tử và điện.



Đặc điểm:

  • Tên sản phẩm:Bộ PCB nguyên mẫu
  • Kích thước lỗ:0.2mm
  • Đường cầu mặt nạ kim loại:0.1mm
  • Độ dày PCB:1.6mm
  • Vật liệu PCB:FR4
  • Xét bề mặt:HASL
  • Dịch vụ:PCB Prototype Manufacturing, PCB Assembly Manufacturing, Bộ sưu tập bảng in


Các thông số kỹ thuật:

Thông số kỹ thuật Chi tiết
Xét bề mặt HASL
Màu mặt nạ hàn Xanh
Độ rộng đường tối thiểu/không gian 0.1mm/0.1mm
Kích thước PCB 100mm*100mm
Vòng tròn 0.1mm
Cây cầu mặt nạ hàn 0.1mm
Kích thước lỗ 0.2mm
Vật liệu PCB FR4
Màu sợi lụa Màu trắng
Độ dày PCB 1.6mm


Ứng dụng:

Prototype PCB Assembly Fabrication từ JIETENG là sự lựa chọn hoàn hảo cho các công ty cần PCB đáng tin cậy, chất lượng cao.Chúng tôi cung cấp các dịch vụ sản xuất PCB hoàn chỉnh cho các nguyên mẫu và sản xuất PCB khối lượng thấpCác dịch vụ sản xuất PCB Assembly Prototype của chúng tôi cung cấp cho khách hàng PCB chất lượng cao nhất, từ vật liệu FR4 với kết thúc bề mặt HASL,Màu lụa màu trắng và màu mặt nạ hàn màu xanh lá câyChúng tôi cung cấp giá cả cạnh tranh nhất cho các dịch vụ sản xuất PCB ở Trung Quốc, và dịch vụ khách hàng tốt nhất.Dịch vụ sản xuất PCB Prototype Assembly của chúng tôi là hoàn hảo cho những người cần PCB chất lượng cao cho các nguyên mẫu của họJIETENG cung cấp các dịch vụ sản xuất PCB Assembly nguyên mẫu tốt nhất ở Trung Quốc.



Tùy chỉnh:

JIETENG Prototype PCB Assembly

Tên thương hiệu: JIETENG

Số mô hình: PCB circuit board

Địa điểm xuất xứ: Trung Quốc

Min Solder Mask Bridge: 0,1mm

Tên sản phẩm: Bộ PCB nguyên mẫu

Min Vòng tròn: 0,1 mm

Mặt nạ hàn Màu: Xanh

Xét bề mặt: HASL

Sản xuất lắp ráp PCB

JIETENG chuyên sản xuất Bộ PCB nguyên mẫu chất lượng cao cho khách hàng trên toàn thế giới.Các quy trình sản xuất PCB Prototype Assembly của chúng tôi đáp ứng các tiêu chuẩn cao nhất của ngành để đảm bảo chất lượng và độ tin cậyVới thiết kế nội bộ của chúng tôi, kỹ thuật, và khả năng sản xuất, chúng tôi có thể cung cấp tốt nhất trong sản xuất Bộ PCB nguyên mẫu.

Sản xuất bộ PCB nguyên mẫu

Quy trình sản xuất PCB Prototype Assembly của JIETENG được thiết kế để đáp ứng các yêu cầu đòi hỏi khắt khe nhất của khách hàng.Chúng tôi sử dụng công nghệ và thiết bị mới nhất để đảm bảo rằng bộ PCB nguyên mẫu của chúng tôi đáp ứng các tiêu chuẩn chất lượng cao nhất. Nhân viên có kinh nghiệm của chúng tôi có thể giúp bạn thiết kế và sản xuất assembly PCB nguyên mẫu phù hợp cho ứng dụng độc đáo của bạn.



Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ lắp ráp PCB mẫu

Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho các sản phẩm lắp ráp PCB nguyên mẫu của chúng tôi.Đội ngũ kỹ sư và kỹ thuật viên có kinh nghiệm của chúng tôi sẵn sàng giúp bạn với bất kỳ thách thức nào bạn có thể gặp phải trong quá trình lắp rápChúng tôi có thể cung cấp tư vấn và hỗ trợ về tất cả các khía cạnh của quy trình lắp ráp, bao gồm thiết kế, thử nghiệm và khắc phục sự cố.đáng tin cậy, và hiệu quả về chi phí.

Chúng tôi cũng cung cấp một loạt các dịch vụ để giúp làm cho quá trình lắp ráp trơn tru nhất có thể.

  • Tư vấn thiết kế trước khi lắp ráp
  • Xác định thành phần và nguồn cung
  • Tạo bản vẽ lắp ráp
  • Hướng dẫn lắp ráp và quy trình lắp ráp
  • Kiểm tra và khắc phục sự cố
  • Phân tích độ tin cậy và hiệu suất

Chúng tôi tự hào về khả năng cung cấp dịch vụ khách hàng cao nhất và hỗ trợ kỹ thuật cho các sản phẩm lắp ráp PCB nguyên mẫu.Xin đừng ngần ngại liên hệ với chúng tôi.



Bao bì và vận chuyển:

Bao bì và vận chuyển bộ PCB nguyên mẫu

Các bộ PCB nguyên mẫu được đóng gói an toàn trong túi được bảo vệ ESD và được đặt trong một hộp.để đảm bảo sự đến an toàn của họ tại vị trí của khách hàngCác hộp sau đó được niêm phong, dán nhãn với địa chỉ của khách hàng, và gửi đi thông qua phương pháp vận chuyển ưa thích của khách hàng.



FAQ:

Q1: Bộ PCB nguyên mẫu là gì?
A1: Prototype PCB Assembly đề cập đến quá trình lắp ráp các thành phần trên bản mẫu bảng mạch in (PCB).

Q2: Các thành phần nào có thể được sử dụng trong Bộ PCB nguyên mẫu?
A2: Bộ PCB nguyên mẫu có thể được sử dụng để lắp ráp nhiều thành phần khác nhau trên PCB, bao gồm kháng cự, tụ điện, bóng bán dẫn, mạch tích hợp và các thành phần điện tử khác.

Q3: Các quy trình nào liên quan đến Bộ PCB nguyên mẫu?
A3: Bộ PCB nguyên mẫu thường liên quan đến một vài quy trình, chẳng hạn như đặt thành phần, hàn, làm sạch và thử nghiệm.

Q4: Bộ PCB nguyên mẫu mất bao lâu?
A4: Thời gian cần thiết để hoàn thành Bộ PCB nguyên mẫu phụ thuộc vào sự phức tạp của bảng mạch và số lượng các thành phần trên nó. Nói chung, nó thường mất 2-3 ngày.

Q5: Bảo đảm chất lượng của Bộ PCB nguyên mẫu là gì?
A5: JIETENG cung cấp Bộ PCB nguyên mẫu chất lượng cao với các quy trình kiểm soát chất lượng nghiêm ngặt.Các sản phẩm được thử nghiệm và kiểm tra để đảm bảo chúng đáp ứng các tiêu chuẩn chất lượng và hiệu suất cao nhất.
