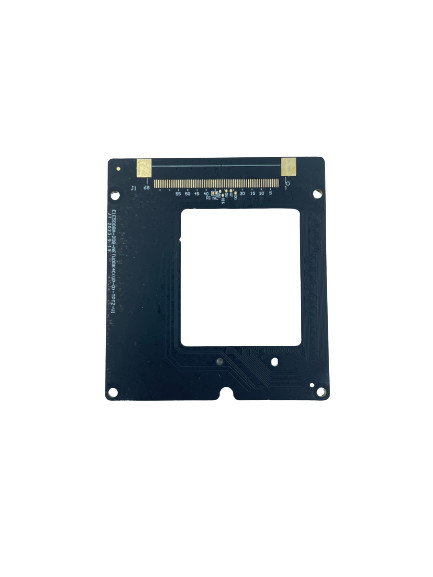

Kiểm soát trở kháng 0.1mm Sản xuất PCB đa lớp với khoảng cách đường tối thiểu

Mô tả sản phẩm:

Kiểm soát trở ngại Có với Min. Khoảng cách đường 0.1mm Sản xuất PCB đa lớp

Sản xuất PCB đa lớp là một phương pháp tiên tiến để sản xuất bảng mạch in (PCB) để sử dụng trong nhiều ứng dụng điện tử khác nhau.Nó liên quan đến việc chế tạo và lắp ráp nhiều lớp vật liệu phủ đồng để tạo ra một PCB hoàn chỉnh với mức độ phức tạp và chức năng cao hơn so với một tấm đơn lớpVới sản xuất bảng mạch in đa lớp của chúng tôi, khách hàng có thể đạt được độ dày bảng từ 0,2 đến 3,2mm, kiểm soát trở ngại, và cực kỳ chính xác kích thước lỗ nhỏ của 0,2mm và min.Khoảng cách đường 0Chúng tôi cũng cung cấp một loạt các kết thúc bề mặt bao gồm HASL, ENIG, OSP, Immersion Silver, và Immersion Tin.Các dịch vụ sản xuất bảng mạch in đa cấp tiên tiến của chúng tôi là lý tưởng cho khách hàng muốn tạo ra PCB rất phức tạp và đáng tin cậy.

Đặc điểm:

• Tên sản phẩm: Sản xuất PCB đa lớp
• Xét bề mặt: HASL, ENIG, OSP, bạc ngâm, thiếc ngâm, v.v.
• Chiều dài đường: 0,1mm
• Độ dày bảng: 0.2-3.2mm
• Khoảng cách đường: 0,1mm
• Kiểm soát trở ngại: Có
• Tạo bảng dây in in đa cấp
• Sản xuất PCB đa lớp
• Sản xuất PCB đa lớp

Các thông số kỹ thuật:

Ứng dụng:

JIETENG's Multi-Layer PCB Fabrication là một lựa chọn tuyệt vời cho bất kỳ ứng dụng nào đòi hỏi độ chính xác và độ chính xác cao.như sản xuất bảng mạch in, lắp ráp thành phần, và tạo ra bảng dây in đa cấp. PCB đa lớp của chúng tôi được làm bằng vật liệu chất lượng cao như FR4, TG cao FR4, không có halogen, Rogers, v.v.Nó cung cấp độ bền và hiệu suất vượt trội với độ dày bảng từ 0.2 đến 3.2mm. Màu màn hình lụa của PCB có sẵn bằng màu trắng, đen, vàng, vv và kích thước lỗ tối thiểu là 0,2mm. Hơn nữa, số lớp của sản phẩm này có thể được tùy chỉnh từ 2 đến 20.

Tùy chỉnh:

JIETENG cung cấp các dịch vụ sản xuất PCB đa lớp tùy chỉnh, có thể được sử dụng để sản xuất bảng mạch in đa cấp và sản xuất bảng mạch in đa lớp.

Dịch vụ sản xuất PCB đa lớp của chúng tôi có sẵn cho một loạt các thương hiệu và số mô hình.Các bảng mạch PCB của chúng tôi được sản xuất bằng cách sử dụng vật liệu chất lượng cao và công nghệ mới nhấtChúng tôi cũng có thể cung cấp các giải pháp tùy chỉnh để đáp ứng các yêu cầu cụ thể của bạn.

Dịch vụ sản xuất PCB đa lớp của chúng tôi có sẵn với chiều rộng đường tối thiểu 0,1mm và độ dày đồng 1-4oz.vvBạn cũng có thể chọn từ một loạt các lớp từ 2-20. Các tùy chọn hoàn thiện bề mặt của chúng tôi bao gồm HASL, ENIG, OSP, Immersion Silver, Immersion Tin, vv.

Hỗ trợ và Dịch vụ:

Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho các sản phẩm sản xuất PCB đa lớp của chúng tôi.Các kỹ sư có kinh nghiệm và kiến thức của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có về sản phẩm và quy trình của chúng tôi.

Chúng tôi cung cấp nhiều dịch vụ kỹ thuật, bao gồm:

• Hỗ trợ thiết kế cho các ứng dụng tùy chỉnh
• Tư vấn về lựa chọn vật liệu và quy trình sản xuất
• Giải quyết sự cố của các thiết kế hiện có
• Đào tạo tại chỗ để sử dụng sản phẩm của chúng tôi
• Hướng dẫn về các vấn đề về quy định và an toàn

Nhóm hỗ trợ kỹ thuật của chúng tôi có thể được liên lạc qua điện thoại, email hoặc trò chuyện trực tiếp. Chúng tôi cam kết cung cấp dịch vụ và hỗ trợ tốt nhất cho khách hàng của chúng tôi.

Bao bì và vận chuyển:

Bao bì và vận chuyển sản phẩm PCB đa lớp:

Chúng tôi sẽ vận chuyển PCB Multilayer trong bao bì bảo vệ để đảm bảo nó đến đích an toàn.Tất cả các gói sẽ được kiểm tra về thiệt hại trước khi vận chuyển và được niêm phong an toàn để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.

Chúng tôi cung cấp một loạt các lựa chọn vận chuyển phù hợp nhất với nhu cầu của bạn, bao gồm vận chuyển hàng không, vận chuyển hàng biển, giao hàng nhanh chóng và nhận hàng tại địa phương.Chi phí vận chuyển của chúng tôi được tính dựa trên trọng lượng của sản phẩm, điểm đến, và phương pháp vận chuyển mà bạn chọn.

FAQ:

Q: Tên thương hiệu của sản phẩm là gì?

A: Tên thương hiệu của sản phẩm là JIETENG.

Q: Số mẫu của sản phẩm là gì?

A: Số mô hình của sản phẩm là bảng mạch PCB.

Q: Sản phẩm được sản xuất ở đâu?

A: Sản phẩm được sản xuất tại Trung Quốc.

Hỏi: Sản xuất PCB đa lớp là gì?

A: Sản xuất PCB đa lớp là quá trình sản xuất một bảng mạch in với nhiều lớp.

Q: Những thành phần nào được sử dụng trong quá trình sản xuất?

A: Các thành phần được sử dụng trong quá trình sản xuất có thể bao gồm tấm đồng, prepreg, mạ mỏng, mặt nạ hàn và mạ lụa.
