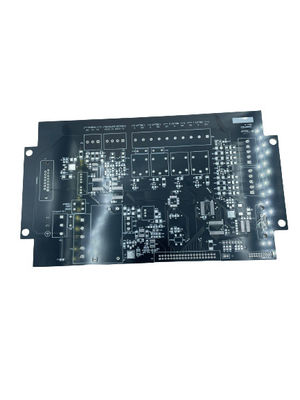

Kích thước lỗ nhỏ Bảng mạch in đa lớp Sức mạnh sản xuất cao

Place of Origin China
Hàng hiệu JIETENG
Model Number PCB circuit board
Số lượng đặt hàng tối thiểu Có thể đàm phán
Giá bán negotiable
chi tiết đóng gói Thùng carton trống, đóng gói chân không
Thời gian giao hàng 5-8 ngày làm việc
Điều khoản thanh toán Có thể đàm phán
Khả năng cung cấp 360000 mét vuông / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Bề mặt hoàn thiện HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v. độ dày của bảng 0,2-3,2mm
kiểm soát trở kháng Vâng. độ dày đồng 1-4oz
Màu mặt nạ hàn Xanh lá cây, xanh dương, trắng, đen, đỏ, v.v. Vật liệu FR4, TG FR4 cao, Không chứa halogen, Rogers, v.v.
Màu lụa Trắng, Đen, Vàng, v.v. Min. tối thiểu line width chiều rộng dòng 0,1mm
Làm nổi bật

Sản xuất bảng mạch in đa lớp

,

Sản xuất bảng mạch in mật độ cao

Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Sản xuất bảng mạch in nhiều lớp với kích thước lỗ nhỏ cho các thiết kế mật độ cao

Sản xuất PCB đa lớp là một quy trình sản xuất tạo ra các bảng mạch in đa lớp (PCB) từ nhiều vật liệu khác nhau.Các vật liệu phổ biến nhất được sử dụng trong quá trình sản xuất bao gồm FR4Thông qua quá trình này, PCB đa lớp được sản xuất để đáp ứng hình học, hiệu suất điện và các thông số kỹ thuật khác.Quá trình này bao gồm việc sử dụng các thiết bị và kỹ thuật tiên tiến để đạt được độ chính xác và chính xác cao.

Khi nói đến chế tạo PCB đa lớp, chiều rộng đường tối thiểu có thể đạt được là 0,1 mm và kích thước lỗ tối thiểu là 0,2 mm. Ngoài ra, độ dày của bảng có thể dao động từ 0,2 mm đến 3.2mm và các loại bề mặt khác nhau có thể được áp dụng như HASL, ENIG, OSP, bạc ngâm và thiếc ngâm.

Ngoài quá trình sản xuất, việc lắp ráp các thành phần PCB đa lớp cũng có thể.Tất cả các quy trình này được thực hiện trong một môi trường tự động và được kiểm soát để đảm bảo chất lượng và độ tin cậy cao.

Quá trình sản xuất PCB đa lớp rất phức tạp và đòi hỏi phải sử dụng thiết bị và kỹ thuật tiên tiến để đảm bảo chất lượng và độ tin cậy cao nhất.Điều quan trọng là quá trình được thực hiện bởi các chuyên gia có kinh nghiệm có chuyên môn và kiến thức cần thiết để đảm bảo rằng sản phẩm cuối cùng đáp ứng yêu cầu của khách hàng..

Đặc điểm:

  • Tên sản phẩm: Sản xuất PCB đa lớp
  • Kiểm soát trở ngại: Có
  • Màu sắc màn in lụa: Trắng, Đen, Màu vàng, vv.
  • Độ dày đồng: 1-4oz
  • Kích thước lỗ: 0.2mm
  • Chiều dài đường: 0,1mm
  • Bộ kết hợp các thành phần PCB đa lớp
  • Sản xuất bảng mạch in đa lớp

Các thông số kỹ thuật:

Tên tài sản Giá trị tài sản
Độ dày tấm 0.2-3.2mm
Kiểm soát trở ngại Vâng.
Số lớp 2-20
Kích thước lỗ 0.2mm
Khoảng cách đường 0.1mm
Độ dày đồng 1-4oz
Vật liệu FR4, High TG FR4, Không có Halogen, Rogers, v.v.
Chiều dài đường 0.1mm
Màu sợi lụa Màu trắng, đen, vàng, v.v.
Màu mặt nạ hàn Xanh, xanh dương, trắng, đen, đỏ, v.v.
Quá trình sản xuất Sản xuất bảng dây in in đa cấp, lắp ráp thành phần PCB đa lớp

Ứng dụng:

JIETENG's Multi-Level Printed Wiring Board Creation and Multi-Layer Printed Circuit Board Production là một giải pháp đáng tin cậy và hiệu quả về chi phí cho tất cả các nhu cầu bảng mạch của bạn.Sản phẩm được sản xuất tại Trung Quốc và có tính năng HASL, ENIG, OSP, Immersion Silver, Immersion Tin, và các kết thúc bề mặt khác. Điều khiển trở cũng có sẵn. Sản phẩm có số lớp từ 2 đến 20, và có chiều rộng đường tối thiểu là 0.1mmNgoài ra, màu sắc màn hình lụa như trắng, đen, vàng và các tùy chọn khác có sẵn.Sản phẩm này là hoàn hảo để tạo ra đáng tin cậy và chi phí hiệu quả nhiều cấp in tấm dây dẫn và nhiều lớp in bảng mạch.

Tùy chỉnh:

JIETENG sản xuất PCB đa lớp tùy chỉnh

Tên thương hiệu: JIETENG

Số mô hình: PCB circuit board

Địa điểm xuất xứ: Trung Quốc

Kiểm soát trở ngại: Có

Vật liệu: FR4, High TG FR4, Không có Halogen, Rogers, vv.

Số lớp: 2-20

Khoảng cách đường: 0,1mm

Chiều dài đường: 0,1mm

Chúng tôi cung cấp Multi-Layer PCB Assembly, Multi-Level Printed Circuit Board, sản xuất PCB đa lớp.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản xuất PCB đa lớp

Chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ cho Multilayer PCB sản xuất.và sản xuất.

Chúng tôi cũng cung cấp một loạt các dịch vụ cho prototyping và sản xuất, bao gồm bố cục PCB, chế tạo, lắp ráp, thử nghiệm và khắc phục sự cố.Dịch vụ của chúng tôi được thiết kế để đáp ứng các yêu cầu cụ thể của mỗi khách hàng, và các kỹ sư của chúng tôi sẵn sàng làm việc với bạn để đảm bảo rằng dự án của bạn đáp ứng các tiêu chuẩn cao nhất.

Đội ngũ của chúng tôi cam kết cung cấp chất lượng, dịch vụ và hỗ trợ cao nhất để đảm bảo rằng dự án chế tạo PCB đa lớp của bạn là một thành công.

Bao bì và vận chuyển:

Bao bì và vận chuyển sản phẩm PCB đa lớp:

Để đảm bảo rằng sản phẩm đến trong tình trạng tuyệt vời, chúng tôi sử dụng vật liệu đóng gói chất lượng cho các đơn đặt hàng sản xuất PCB đa lớp của chúng tôi.

Bao bì điển hình của chúng tôi bao gồm một hộp lông sơn nổi bền với đệm bọt cho các PCB. Chúng tôi cũng sử dụng một túi chống ẩm bên trong hộp để giữ cho sản phẩm khô.chúng tôi cũng thêm một lớp thêm của ván và bao bì bong bóng để bảo vệ thêm.

Chúng tôi sử dụng dịch vụ vận chuyển đáng tin cậy cho tất cả các lô hàng của chúng tôi. Tùy thuộc vào vị trí, chúng tôi sử dụng cả hàng không và hàng hải.

FAQ:

  • Q: Sản xuất PCB đa lớp là gì?
    A: Multilayer PCB Fabrication, được sản xuất bởi JIETENG với bảng mạch PCB số mô hình, là một loại bảng mạch in được sử dụng trong các thiết bị điện tử.cách nhiệt, và các vật liệu khác để tạo ra các đường dẫn điện tử phức tạp.
  • Hỏi: Sản xuất PCB đa lớp đến từ đâu?
    A: Sản xuất PCB đa lớp là từ Trung Quốc.
  • Q: Lợi thế của sản xuất PCB đa lớp là gì?
    A: Sản xuất PCB đa lớp có nhiều lợi thế, bao gồm kích thước và trọng lượng nhỏ hơn, hiệu quả điện cao hơn và bảo vệ tốt hơn.
  • Q: Những vật liệu nào được sử dụng cho sản xuất PCB đa lớp?
    A: Sản xuất PCB đa lớp thường được làm từ đồng, cách điện và các vật liệu khác như polyimide, epoxy và polyester chứa thủy tinh.
  • Q: Ứng dụng của PCB Multilayer là gì?
    A: Sản xuất PCB đa lớp được sử dụng trong một loạt các ứng dụng, chẳng hạn như ô tô, y tế, công nghiệp và truyền thông.
