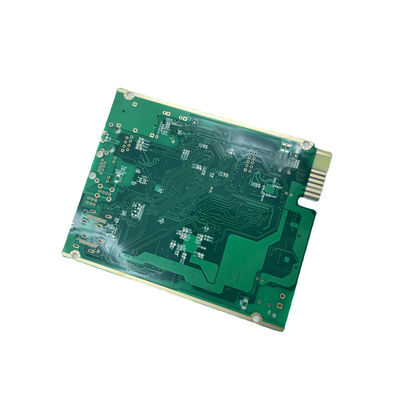

PCB bảng mạch 2.0 Độ dày tấm vàng ngón tay ngâm vàng Rogers 4350 tấm

Place of Origin China
Hàng hiệu JIETENG
Model Number PCB circuit board
Số lượng đặt hàng tối thiểu Có thể đàm phán
Giá bán negotiable
chi tiết đóng gói Thùng carton trống, đóng gói chân không
Thời gian giao hàng 5-8 ngày làm việc
Điều khoản thanh toán Có thể đàm phán
Khả năng cung cấp 360000 mét vuông / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Vòng hình khuyên tối thiểu 0,1mm Màu lụa Màu trắng
Phương pháp kiểm tra Thử nghiệm thăm dò bay Lớp PCB 2 lớp
Màu mặt nạ hàn Xanh độ dày pcb 1.6mm
Tên sản phẩm Nguyên mẫu lắp ráp PCB Xét bề mặt HASL
Làm nổi bật

HASL PCB Circuit Board 2.0

,

Rogers 4350

,

PCB ngâm ngón tay vàng

Để lại lời nhắn
Mô tả sản phẩm

PCB xử lý bảng mạch 2.0 Độ dày tấm vàng ngón tay ngâm vàng công nghệ Rogers 4350 tấm

Mô tả sản phẩm:

Chúng tôi giới thiệu Bộ PCB nguyên mẫu, sự lựa chọn hoàn hảo cho nhu cầu lắp ráp bảng in.cho phép bạn tạo ra các thiết kế phức tạp nhất một cách dễ dàng. Prototype PCB Assembly Fabrication này có trọng lượng đồng 1oz, với chiều rộng đường tối thiểu và không gian 0.1mm / 0.1mm.để bạn có thể tin tưởng rằng các thiết kế của bạn sẽ có một kết thúc chuyên nghiệp. Nhận tốt nhất trong PCB Assembly sản xuất với Prototype PCB Assembly.

Đặc điểm:

  • Tên sản phẩm: Bộ PCB nguyên mẫu
  • Kích thước PCB: 100mm*100mm
  • Độ dày PCB: 1,6 mm
  • Mặt nạ hàn Màu: Xanh
  • Trọng lượng đồng: 1oz
  • Sản xuất nguyên mẫu PCB
  • Sản xuất lắp ráp PCB
  • Bộ lắp ráp mạch in

Các thông số kỹ thuật:

Thuộc tính Giá trị
Tên sản phẩm Bộ PCB nguyên mẫu
Lớp PCB 2 lớp
Kích thước PCB 100mm*100mm
Độ dày PCB 1.6mm
Độ rộng đường tối thiểu/không gian 0.1mm/0.1mm
Vòng tròn 0.1mm
Kích thước lỗ 0.2mm
Trọng lượng đồng 1 oz
Xét bề mặt HASL
Phương pháp thử nghiệm Thử nghiệm tàu thăm dò bay

Ứng dụng:

JIETENG là một tên tuổi hàng đầu trong thị trường toàn cầu của sản xuất lắp ráp mạch in. Công ty cung cấp bảng mạch PCB tùy chỉnh với chất lượng cao và độ tin cậy tối đa.Với chất lượng vượt trội của họ Prototype PCB Assembly sản xuất, JIETENG đảm bảo rằng các PCB được sản xuất với độ chính xác và chất lượng cao nhất.bao gồm cầu mặt nạ hàn tối thiểuVới khả năng sản xuất các bảng với cầu mặt nạ hàn tối thiểu 0,1mm, độ dày PCB 1,6mm,Nhẫn vòng tròn tối thiểu 0.1mm, màu sợi lụa màu trắng, và chiều rộng đường tối thiểu / khoảng cách 0,1mm / 0,1mm, JIETENG là sự lựa chọn lý tưởng cho sản xuất lắp ráp PCB nguyên mẫu.

Tùy chỉnh:

Dịch vụ lắp ráp PCB nguyên mẫu tùy chỉnh từ Jieteneng

JIETENG cung cấp dịch vụ lắp ráp bảng in, sản xuất lắp ráp PCB và sản xuất lắp ráp PCB nguyên mẫu với chất lượng, độ chính xác và độ tin cậy.

  • Số mô hình: PCB circuit board
  • Địa điểm xuất xứ: Trung Quốc
  • Vật liệu PCB: FR4
  • Độ dày PCB: 1,6 mm
  • Min Solder Mask Bridge: 0,1mm
  • Kích thước lỗ: 0.2mm

JIETENG là nguồn đáng tin cậy của bạn cho assembly PCB nguyên mẫu chất lượng cao.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ lắp ráp PCB mẫu

Tại công ty XYZ, chúng tôi hiểu rằng khách hàng của chúng tôi dựa vào chuyên môn của chúng tôi để cung cấp chất lượng dịch vụ cao nhất.Chúng tôi cam kết cung cấp cho bạn với các hỗ trợ kỹ thuật tốt nhất và dịch vụ cho tất cả các nhu cầu PCB Assembly nguyên mẫu của bạn. Đội ngũ kỹ thuật viên có kiến thức và kinh nghiệm của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có về sản phẩm và dịch vụ của chúng tôi.

Chúng tôi cung cấp một loạt các dịch vụ để đảm bảo assembly PCB nguyên mẫu của bạn là chất lượng cao nhất. dịch vụ của chúng tôi bao gồm:

  • Nguyên mẫu và lắp ráp PCB nhỏ
  • Nhập khẩu và mua sắm thành phần
  • Kiểm tra và xác minh đầy đủ các bảng
  • Xây dựng nguyên mẫu và khắc phục sự cố
  • Việc xem xét thiết kế để sản xuất (DFM) và lắp ráp (DFA)
  • Giao hàng kịp thời

Nếu bạn có bất kỳ câu hỏi hoặc cần hỗ trợ với PCB Assembly nguyên mẫu của bạn, vui lòng liên hệ với chúng tôi.

Bao bì và vận chuyển:

Phụ kiện và vận chuyển bộ PCB nguyên mẫu

  • Các tấm PCB nguyên mẫu được bọc riêng bằng vỏ bong bóng để đảm bảo chúng đến an toàn.
  • Các tấm PCB nguyên mẫu được đặt trong một túi bảo vệ tĩnh hoặc một hộp lót bọt để bảo vệ thêm.
  • Các gói được dán nhãn với một mã vạch và một số serial duy nhất.
  • Sau đó, gói hàng được vận chuyển thông qua một dịch vụ chuyển phát đáng tin cậy như DHL hoặc FedEx.
