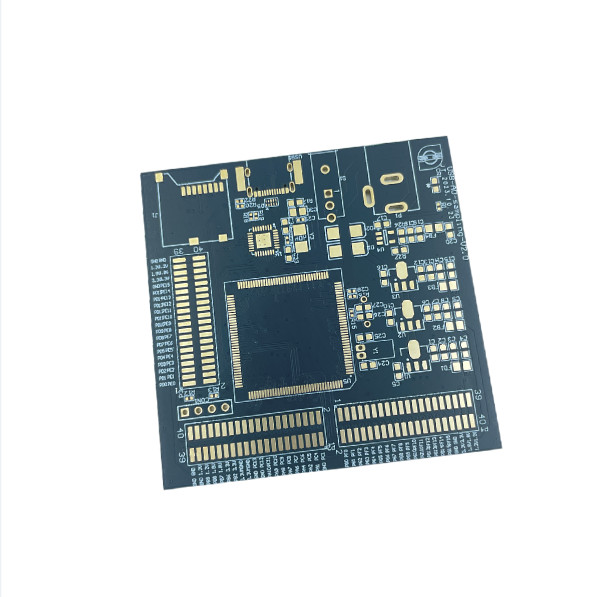

Xử lý bảng mạch PCB bảng 8 lớp 4350 bảng Rogers

Place of Origin China
Hàng hiệu JIETENG
Model Number PCB circuit board
Số lượng đặt hàng tối thiểu Có thể đàm phán
Giá bán negotiable
chi tiết đóng gói Thùng carton trống, đóng gói chân không
Thời gian giao hàng 5-8 ngày làm việc
Điều khoản thanh toán Có thể đàm phán
Khả năng cung cấp 360000 mét vuông / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Xét bề mặt HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v. tối thiểu giãn dòng 0,1mm
độ dày đồng 1-4oz Vật liệu FR4, TG FR4 cao, Không chứa halogen, Rogers, v.v.
Màu mặt nạ hàn Xanh lá cây, xanh dương, trắng, đen, đỏ, v.v. Màu lụa Trắng, Đen, Vàng, v.v.
số lớp 2-20 Min. tối thiểu line width chiều rộng dòng 0,1mm
Làm nổi bật

Bảng mạch PCB Rogers 8 lớp

,

Bảng mạch PCB 8 lớp

,

4350 Rogers PCB circuit board

Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Sản xuất PCB đa lớp

Sản xuất PCB đa lớp là một quy trình được sử dụng để tạo ra các bảng mạch in đa cấp và các bảng dây in đa cấp.Nó là một quá trình chuyên biệt đòi hỏi một mức độ cao của độ chính xác và chính xác để đảm bảo sản phẩm chất lượng cao nhấtQuá trình bao gồm nhiều bước để đạt được kết quả mong muốn, bao gồm việc chuẩn bị các lớp, áp dụng mặt nạ hàn, áp dụng một bề mặt hoàn thiện,và việc áp dụng màu mực lụa.
Màu màn hình lụa có sẵn cho chế tạo PCB đa lớp có thể bao gồm màu trắng, đen, vàng và các màu khác.và các màu khácĐối với bề mặt hoàn thiện, HASL, ENIG, OSP, Immersion Silver, Immersion Tin và các kết thúc khác có sẵn.
Để đảm bảo sản lượng chất lượng cao nhất, chiều rộng đường tối thiểu và khoảng cách đường tối thiểu cho sản xuất PCB đa lớp phải chính xác.Chiều rộng đường tối thiểu cho sản xuất PCB đa lớp thường là 0.1mm và khoảng cách đường tối thiểu cũng là 0,1mm.
Sản xuất PCB đa lớp là một quy trình phức tạp đòi hỏi độ chính xác và độ chính xác cao để đảm bảo sản phẩm có chất lượng cao nhất.Điều quan trọng là phải làm việc với các chuyên gia có kinh nghiệm hiểu được sự phức tạp của quá trình để có được kết quả mong muốn.

Đặc điểm:

  • Tên sản phẩm:Sản xuất PCB đa lớp
  • Màu mặt nạ hàn:Xanh, xanh dương, trắng, đen, đỏ, v.v.
  • Kích thước lỗ:0.2mm
  • Xét bề mặt:HASL, ENIG, OSP, bạc ngâm, thiếc ngâm, vv.
  • Số lớp:2-20
  • Kiểm soát trở ngại:Vâng.
  • Đặc điểm đặc biệt:Sản xuất bảng mạch in đa lớp, Sản xuất bảng mạch in đa lớp, Sản xuất bảng dây in in đa cấp

Các thông số kỹ thuật:

ParameterThông số kỹ thuật
Kích thước lỗ0.2mm
Vật liệuFR4, High TG FR4, Không có Halogen, Rogers, v.v.
Khoảng cách đường0.1mm
Độ dày đồng1-4oz
Số lớp2-20
Kiểm soát trở ngạiVâng.
Độ dày tấm0.2-3.2mm
Màu sợi lụaMàu trắng, đen, vàng, v.v.
Màu mặt nạ hànXanh, xanh dương, trắng, đen, đỏ, v.v.
Chiều dài đường0.1mm

Ứng dụng:

JIETENG Sản xuất bảng mạch in đa lớpđược thiết kế để cung cấp cho khách hàng lắp ráp bảng mạch in cao cấp, chế tạo bảng mạch in nhiều cấp, tạo bảng dây in nhiều cấp,Dịch vụ thiết kế và sản xuất PCB đa cấp. Số mô hình bảng mạch PCB là JIETENG-PCB. Nó được sản xuất ở Trung Quốc với nhiều màu mặt nạ hàn khác nhau như xanh lá cây, xanh dương, trắng, đen và đỏ.Nó phù hợp với số lớp 2-20 và có kích thước lỗ tối thiểu là 0.2mm. Độ dày đồng có thể dao động từ 1-4oz và màu lụa có sẵn trong màu trắng, đen và vàng.
Sản xuất bảng mạch in đa lớp này rất đáng tin cậy và hiệu quả về chi phí. Nó hoàn hảo cho các ứng dụng trong các ngành công nghiệp khác nhau như điện tử tiêu dùng, ô tô, y tế,và hàng không vũ trụNó được thiết kế với công nghệ tiên tiến đáp ứng các yêu cầu và tiêu chuẩn nghiêm ngặt nhất trong ngành.Nó cung cấp hiệu suất nhiệt tuyệt vời và mức độ toàn vẹn và độ tin cậy tín hiệu cao.
Sản xuất bảng mạch in đa lớp của JIETENG đảm bảo rằng khách hàng nhận được các sản phẩm chất lượng cao nhất với thời gian giao hàng ngắn nhất.Các bảng được sản xuất với độ chính xác cao nhất và chính xác. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi cung cấp hỗ trợ kỹ thuật vượt trội và đảm bảo rằng tất cả các sản phẩm đáp ứng yêu cầu của khách hàng và tiêu chuẩn ngành.

Tùy chỉnh:

Dịch vụ sản xuất bảng mạch in đa cấp tùy chỉnh từ JIETENG

Tên thương hiệu:JIETENG
Số mẫu:Bảng mạch PCB
Địa điểm xuất xứ:Trung Quốc
Vật liệu:FR4, High TG FR4, Không có Halogen, Rogers, v.v.
Độ dày đồng:1-4oz
Kích thước lỗ:0.2mm
Màu sợi:Màu trắng, đen, vàng, v.v.
Khoảng cách đường:0.1mm
JIETENG là nhà cung cấp hàng đầu về các dịch vụ sản xuất bảng mạch in đa cấp, cung cấp các sản phẩm và dịch vụ chất lượng cao cho việc lắp ráp các thành phần bảng mạch in đa cấp,tạo bảng dây in in đa cấp và nhiều hơn nữa.
PCB của chúng tôi được chế tạo bằng vật liệu cao cấp như FR4, High TG FR4, Halogen Free và Rogers, với độ dày đồng từ 1-4oz và kích thước lỗ tối thiểu 0,2mm.Với thiết bị tiên tiến và kỹ năng thủ công cao cấp, chúng tôi đảm bảo sản phẩm chính xác và đáng tin cậy mỗi lần. Chúng tôi cũng cung cấp nhiều màu sắc màn hình lụa, bao gồm trắng, đen, vàng, và nhiều hơn nữa.
Cho dù bạn cần sản xuất bảng mạch in đa cấp, lắp ráp thành phần hoặc tạo bảng dây in in, JIETENG là giải pháp một cửa cho tất cả các nhu cầu của bạn.

Hỗ trợ và Dịch vụ:

Sản xuất PCB đa lớp

Hỗ trợ kỹ thuật và dịch vụ sản xuất PCB đa lớp được cung cấp để đảm bảo khách hàng có được kết quả tốt nhất có thể từ các khoản đầu tư của họ.Nhóm chuyên gia của chúng tôi ở đây để giúp khách hàng với bất kỳ vấn đề hoặc câu hỏi mà họ có thể cóChúng tôi cam kết cung cấp mức độ dịch vụ và hỗ trợ cao nhất cho khách hàng của chúng tôi.
Chúng tôi cung cấp nhiều dịch vụ như:

  • Dịch vụ thiết kế và bố trí
  • Dịch vụ sản xuất và lắp ráp
  • Dịch vụ sản xuất nguyên mẫu và sản xuất
  • Dịch vụ kiểm tra và kiểm soát chất lượng
  • Dịch vụ sửa chữa và bảo trì

Nhóm chuyên gia của chúng tôi sẵn sàng hỗ trợ khách hàng với bất kỳ vấn đề hoặc câu hỏi nào họ có thể có.Nhân viên của chúng tôi cũng sẵn sàng cung cấp lời khuyên chuyên nghiệp và hướng dẫn về cách tốt nhất để đạt được kết quả mong muốn cho dự án của bạnChúng tôi cố gắng cung cấp mức độ dịch vụ và hỗ trợ cao nhất để đảm bảo sự hài lòng của khách hàng.

Bao bì và vận chuyển:

Bao bì và vận chuyển sản phẩm PCB đa lớp:

  • Mỗi tấm sẽ được đóng gói trong một túi chống tĩnh để bảo vệ nó khỏi phát điện tĩnh.
  • Sau đó, các bảng sẽ được đặt trong một hộp bìa với vật liệu đệm để ngăn chặn chúng bị hư hỏng trong quá trình vận chuyển.
  • Các hộp sẽ được niêm phong bằng băng polyester và dán nhãn với địa chỉ của khách hàng và thông tin liên lạc.
  • Các gói sẽ được vận chuyển thông qua một dịch vụ chuyển phát theo dõi để đảm bảo giao hàng.

FAQ:

  • Q: Sản xuất PCB đa lớp là gì?
  • A:Sản xuất PCB đa lớp là một quá trình sản xuất bảng mạch in với nhiều lớp vật liệu dẫn điện được tách bởi một lớp diélektri.Số mẫu bảng mạch PCB, có nguồn gốc từ Trung Quốc.
  • Q: Những lợi thế của sản xuất PCB đa lớp là gì?
  • A:Sản xuất PCB đa lớp mang lại những lợi thế như mật độ mạch cao hơn, kích thước nhỏ hơn, hiệu suất cao hơn và linh hoạt hơn.Nó cũng làm tăng độ tin cậy và độ bền của bảng mạch.
  • Q: Những vật liệu phổ biến được sử dụng trong sản xuất PCB đa lớp là gì?
  • A:Các vật liệu phổ biến được sử dụng trong chế tạo PCB đa lớp bao gồm tấm đồng, lớp điện môi và mặt nạ hàn.
  • Q: Quá trình sản xuất PCB đa lớp là gì?
  • A:Quá trình chế tạo PCB đa lớp bao gồm các bước thiết kế bảng, khắc lớp đồng, mạ bảng, khoan lỗ, mạ lỗ, áp dụng mặt nạ hàn,và mượt mượt bảng.
  • Q: Các ứng dụng phổ biến của PCB Multilayer là gì?
  • A:Sản xuất PCB đa lớp thường được sử dụng trong các lĩnh vực điện tử tiêu dùng, ô tô, y tế và các ứng dụng công nghiệp.
