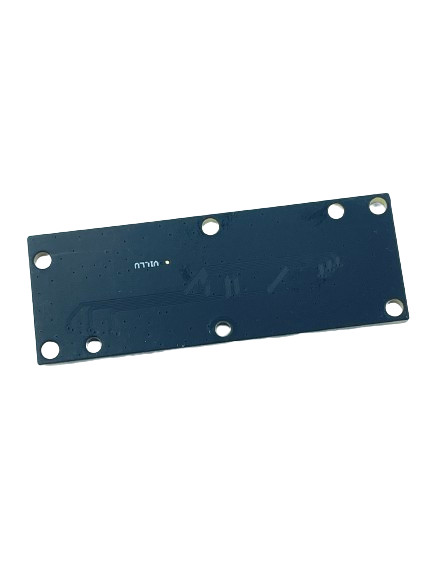

Sản xuất PCB đa lớp đơn và hai bảng chủ thiết bị gia dụng gia đình

Place of Origin China
Hàng hiệu JIETENG
Model Number PCB circuit board
Số lượng đặt hàng tối thiểu Có thể đàm phán
Giá bán negotiable
chi tiết đóng gói Thùng carton trống, đóng gói chân không
Thời gian giao hàng 5-8 ngày làm việc
Điều khoản thanh toán Có thể đàm phán
Khả năng cung cấp 360000 mét vuông / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Min. tối thiểu line width chiều rộng dòng 0,1mm tối thiểu Kích thước lỗ 0,2mm
tối thiểu giãn dòng 0,1mm Màu mặt nạ hàn Xanh lá cây, xanh dương, trắng, đen, đỏ, v.v.
số lớp 2-20 Xét bề mặt HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, v.v.
độ dày của bảng 0,2-3,2mm kiểm soát trở kháng Vâng.
Làm nổi bật

PCB đa lớp đơn bảng

,

Máy gia dụng đa lớp PCB

,

PCB đa lớp bảng kép

Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Multilayer PCB sản xuất là một quá trình chuyên biệt cao cho việc sản xuất nhiều lớp bảng mạch in. nhiều lớp bảng mạch in của chúng tôi cung cấp một loạt các lựa chọn thiết kế,bao gồm số lớp từ hai đến hai mươi, các tùy chọn hoàn thiện bề mặt như HASL, ENIG, OSP, bạc ngâm, thiếc ngâm, và nhiều hơn nữa, các tùy chọn màu sắc màn hình lụa như trắng, đen, vàng, và nhiều hơn nữa,và thậm chí kiểm soát trở ngại nếu mong muốnChúng tôi cũng có thể làm việc với khách hàng của chúng tôi để đảm bảo rằng PCB đa lớp của họ đáp ứng các thông số kỹ thuật chính xác của họ, bao gồm kích thước lỗ tối thiểu 0,2mm.Dịch vụ sản xuất bảng mạch in đa lớp của chúng tôi hoàn hảo cho những người cần lắp ráp thành phần PCB đa lớp chính xác caoVới các cơ sở sản xuất hiện đại của chúng tôi, chúng tôi có thể cung cấp cho khách hàng của chúng tôi các dịch vụ lắp ráp thành phần PCB đa lớp chất lượng cao nhất.Đội ngũ chuyên gia của chúng tôi là rất thành thạo trong tất cả các khía cạnh của lắp ráp thành phần đa lớp, cho phép chúng tôi cung cấp cho khách hàng kết quả tốt nhất có thể.

Đặc điểm:

  • Tên sản phẩm: Sản xuất PCB đa lớp
  • Chiều dài đường: 0,1mm
  • Kiểm soát trở ngại: Có
  • Độ dày đồng: 1-4oz
  • Màu mặt nạ hàn: Xanh, xanh dương, trắng, đen, đỏ, vv
  • Khoảng cách đường: 0,1mm
  • Sản xuất bảng mạch in đa lớp
  • Tạo bảng dây in in đa cấp
  • Tạo bảng dây in in đa cấp

Các thông số kỹ thuật:

Parameter Thông số kỹ thuật
Màu sợi lụa Màu trắng, đen, vàng, v.v.
Chiều dài đường 0.1mm
Màu mặt nạ hàn Xanh, xanh dương, trắng, đen, đỏ, v.v.
Độ dày tấm 0.2-3.2mm
Độ dày đồng 1-4oz
Vật liệu FR4, High TG FR4, Không có Halogen, Rogers, v.v.
Kích thước lỗ 0.2mm
Khoảng cách đường 0.1mm
Kiểm soát trở ngại Vâng.
Số lớp 2-20

Ứng dụng:

Sản xuất bảng mạch in đa lớp của JIETENG là một giải pháp đáng tin cậy và hiệu quả về chi phí để sản xuất bảng mạch in đa lớp chất lượng cao.PCB của chúng tôi được làm từ các vật liệu chất lượng cao như FR4Các PCB đa lớp của chúng tôi có kích thước lỗ tối thiểu là 0,2 mm và chiều rộng đường tối thiểu là 0,1 mm.Với khả năng sản xuất tiên tiến của chúng tôi, chúng tôi có thể cung cấp bảng mạch với 2 đến 20 lớp cho nhiều ứng dụng khác nhau.

Khả năng sản xuất bảng mạch in đa lớp của chúng tôi là lý tưởng cho nhiều ngành công nghiệp.sản xuất bảng mạch in được thiết kế tùy chỉnh, hoặc sản xuất bảng mạch in đa cấp, chúng tôi có thể cung cấp cho bạn các bảng mạch chất lượng cao nhất cho ứng dụng cụ thể của bạn.

Tại JIETENG, chúng tôi cung cấp các bảng mạch chất lượng cao nhất cho mọi ứng dụng.chúng tôi có thể cung cấp cho bạn một giải pháp đáng tin cậy và hiệu quả chi phí cho tất cả các nhu cầu sản xuất bảng mạch in của bạn.

Tùy chỉnh:

Dịch vụ sản xuất PCB đa lớp tùy chỉnh của JIETENG

JIETENG cung cấp một thiết kế tùy chỉnh đa lớp in bảng Wiring Tạo dịch vụ cho bạn.

  • Tên thương hiệu: Jieten
  • Số mô hình: PCB circuit board
  • Địa điểm xuất xứ: Trung Quốc
  • Độ dày bảng: 0.2-3.2mm
  • Chiều dài đường: 0,1mm
  • Độ dày đồng: 1-4oz
  • Màu sắc màn in lụa: Trắng, Đen, Màu vàng, vv.
  • Kiểm soát trở ngại: Có
  • Tạo bảng dây in in đa cấp
  • Bộ kết hợp các thành phần PCB đa lớp

Đối với các dịch vụ sản xuất PCB đa lớp chất lượng cao nhất, hãy liên hệ với JIETENG ngay hôm nay.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản xuất PCB đa lớp

Chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ để đảm bảo dự án sản xuất PCB đa lớp của bạn được hoàn thành đúng thời gian và theo tiêu chuẩn cao nhất.Nhóm thiết kế và kỹ thuật có kinh nghiệm của chúng tôi sẽ giúp bạn qua từng bước của quá trình, từ thiết kế ban đầu đến sản xuất cuối cùng.

Dịch vụ toàn diện của chúng tôi bao gồm:

  • Dịch vụ thiết kế sơ đồ và PCB
  • Kỹ thuật đảo ngược và tạo mẫu
  • Chuyển đổi tệp CAD và CAM
  • Thiết kế xếp chồng lớp tùy chỉnh
  • Máy gia công và khoan chính xác
  • Chọn vật liệu và mua sắm
  • Lắp ráp và thử nghiệm tại chỗ
  • Kiểm soát chất lượng dịch vụ đầy đủ

Chúng tôi cũng có thể cung cấp một loạt các dịch vụ liên quan, chẳng hạn như tạo mẫu tiên tiến và thử nghiệm, để đảm bảo rằng dự án của bạn đáp ứng tất cả các yêu cầu thiết kế và hiệu suất của bạn.Mục tiêu của chúng tôi là giúp bạn tạo ra sản phẩm tốt nhất có thể, và đội ngũ hỗ trợ kỹ thuật và dịch vụ của chúng tôi ở đây để giúp bạn từng bước trên con đường.

Bao bì và vận chuyển:

Bao bì và vận chuyển sản phẩm PCB đa lớp:

  • PCB được đóng gói trong vật liệu chống ẩm và không bụi.
  • Các PCB được đặt trong một hộp bìa cứng với vật liệu đệm để tránh bất kỳ thiệt hại hoặc trầy xước nào.
  • Hộp được niêm phong bằng băng dán và dán nhãn với địa chỉ vận chuyển của khách hàng.
  • Sau đó, hộp được đặt trong một hộp vận chuyển lớn hơn để bảo vệ thêm.
  • Các hộp vận chuyển được lấp đầy với vật liệu đệm để tránh bất kỳ thiệt hại hoặc di chuyển trong quá trình vận chuyển.
  • Sau đó hộp vận chuyển được dán nhãn với địa chỉ vận chuyển của khách hàng và được gửi qua một nhà vận chuyển đáng tin cậy.

FAQ:

Q1: Sản xuất PCB đa lớp là gì?
A1: Sản xuất PCB đa lớp là một quá trình sản xuất các bảng mạch in (PCB) chất lượng cao với nhiều lớp đồng, còn được gọi là bảng mạch PCB JIETENG Model Number,sản xuất tại Trung Quốc.
Q2: Những lợi ích của sản xuất PCB đa lớp là gì?
A2: Sản xuất PCB đa lớp cung cấp mật độ thành phần cao hơn, hiệu suất điện được cải thiện, tính toàn vẹn tín hiệu được cải thiện và bảo vệ tốt hơn khỏi nhiễu điện từ.
Q3: Những vật liệu nào được sử dụng trong chế tạo PCB đa lớp?
A3: Sản xuất PCB đa lớp thường sử dụng đồng, lớp phủ và mặt nạ hàn như các vật liệu chính.
Q4: Thời gian lãnh đạo điển hình cho sản xuất PCB đa lớp là bao nhiêu?
A4: Thời gian lãnh đạo điển hình cho chế tạo PCB đa lớp là 7-10 ngày làm việc.
Q5: Số lượng đơn đặt hàng tối thiểu cho sản xuất PCB đa lớp là bao nhiêu?
A5: Số lượng đặt hàng tối thiểu cho PCB Multilayer là 1 miếng.
