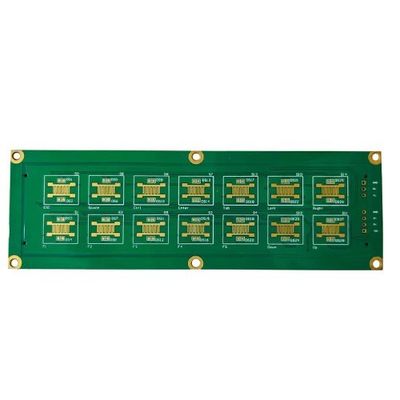

Green Prototype PCB Assembly 2 lớp PCB với cầu mặt nạ hàn nhỏ 0,1mm
Place of Origin | China |
---|---|
Hàng hiệu | JIETENG |
Model Number | PCB circuit board |
Số lượng đặt hàng tối thiểu | Có thể đàm phán |
Giá bán | negotiable |
chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
Thời gian giao hàng | 5-8 ngày làm việc |
Điều khoản thanh toán | Có thể đàm phán |
Khả năng cung cấp | 360000 mét vuông / năm |

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xPhương pháp kiểm tra | Thử nghiệm thăm dò bay | Chiều rộng dòng tối thiểu/Khoảng trắng | 0,1mm/0,1mm |
---|---|---|---|
Cầu mặt nạ hàn tối thiểu | 0,1mm | Kích thước lỗ tối thiểu | 0,2mm |
kích thước PCB | 100mm * 100mm | Màu mặt nạ hàn | Xanh |
Vòng hình khuyên tối thiểu | 0,1mm | Vật liệu PCB | FR4 |
Làm nổi bật | Bộ PCB nguyên mẫu xanh,FR4 PCB 2 lớp,Bộ PCB nguyên mẫu 2 lớp |
Mô tả sản phẩm:
Bộ PCB nguyên mẫu là một loại PCB (Bảng mạch in) được sử dụng để tạo ra các nguyên mẫu mạch điện tử.Nó là một thành phần thiết yếu trong quá trình phát triển sản phẩm và thử nghiệm cho các ngành công nghiệp khác nhau như điện tử, thiết bị ô tô, hàng không vũ trụ và y tế.
Bộ PCB nguyên mẫu được làm bằng vật liệu FR4, đó là một loại lớp phủ epoxy được gia cố bằng thủy tinh chống cháy.Vật liệu này được sử dụng rộng rãi trong sản xuất PCB do cách điện tuyệt vời của nó, sức mạnh cơ học, và sự ổn định kích thước.
Kích thước PCB cho Prototype PCB Assembly là 100mm * 100mm, làm cho nó phù hợp với các dự án điện tử nhỏ và vừa.cho phép đặt chính xác và chính xác các thành phần.
Tên sản phẩm, Prototype PCB Assembly, phản ánh mục đích của nó là một giải pháp nhanh chóng và hiệu quả về chi phí để tạo ra các nguyên mẫu mạch điện tử.Nó cũng được gọi là PCB tạo mẫu hoặc bảng mạch nguyên mẫu.
Bộ PCB nguyên mẫu là PCB 2 lớp, có nghĩa là nó có hai lớp vật liệu dẫn điện được tách bởi một lớp cách nhiệt.Thiết kế này phù hợp với các mạch điện tử đơn giản và giúp giảm tổng chi phí của sản phẩm.
Quá trình chế tạo Bộ PCB nguyên mẫu bao gồm một số bước, chẳng hạn như thiết kế, in ấn, khắc, hàn và thử nghiệm.Bước đầu tiên là thiết kế bố cục PCB sử dụng phần mềm thiết kế hỗ trợ máy tính (CAD)Lập trình này sau đó được in trên vật liệu FR4 bằng máy in chuyên dụng.
Tiếp theo, các lớp dẫn điện được khắc trên PCB bằng một quá trình hóa học, để lại dấu vết mạch mong muốn.và sau đó PCB được phủ một lớp mỏng của mặt nạ hàn để bảo vệ nó khỏi ăn mòn.
Một khi quá trình sản xuất PCB hoàn tất, bước tiếp theo là lắp ráp các thành phần lên bảng.và nó liên quan đến việc đặt các thành phần điện tử trên PCB và hàn chúng vào vị trí.
Các thành phần được sử dụng trong Bộ PCB nguyên mẫu thường là các thiết bị gắn trên bề mặt (SMD), nhỏ hơn và nhỏ gọn hơn so với các thành phần xuyên lỗ.Điều này cho phép mật độ các thành phần trên PCB cao hơn và giảm kích thước tổng thể của sản phẩm.
Quá trình sản xuất PCB Assembly bắt đầu với việc chuẩn bị các thành phần, nơi chúng được sắp xếp, đếm và kiểm tra bất kỳ khiếm khuyết nào.Quá trình lắp ráp bắt đầu với mạ hàn được áp dụng cho PCB, tiếp theo là việc đặt các thành phần bằng cách sử dụng thiết bị tự động.
Một khi tất cả các thành phần đã được đặt vào vị trí, PCB được nung nóng, làm cho bột hàn tan chảy và tạo ra một liên kết giữa các thành phần và bảng. Sau khi làm mát, PCB được kiểm tra bất kỳ khiếm khuyết nào,và mọi công việc cần thiết được thực hiện để đảm bảo chất lượng sản phẩm.
Kiểm soát chất lượng là một khía cạnh thiết yếu của sản xuất PCB. PCB được kiểm tra ở các giai đoạn khác nhau của quy trình để đảm bảo rằng nó đáp ứng các tiêu chuẩn và thông số kỹ thuật cần thiết.Điều này bao gồm kiểm tra vị trí chính xác của các thành phần, hàn đúng cách, và kiểm tra chức năng.
Bước cuối cùng trong kiểm soát chất lượng là thử nghiệm PCB lắp ráp. Điều này liên quan đến việc áp dụng điện vào mạch và kiểm tra bất kỳ sự cố hoặc trục trặc nào.Bất kỳ vấn đề nào được phát hiện trong quá trình thử nghiệm đều được giải quyết, và PCB được thử nghiệm lại cho đến khi nó đáp ứng các tiêu chuẩn yêu cầu.
Kiểm tra PCB Assembly là một bước quan trọng trong quy trình sản xuất vì nó đảm bảo chức năng và độ tin cậy của sản phẩm.thử nghiệm chức năng, và thử nghiệm tàu thăm dò bay, để nêu một vài.
Thử nghiệm trong mạch bao gồm kiểm tra kết nối điện và chức năng của mỗi thành phần trên PCB.Kiểm tra thăm dò bay sử dụng một máy đặc biệt để kiểm tra tính liên tục điện và bất kỳ khiếm khuyết tiềm năng nào trên PCB.
Prototype PCB Assembly là một sản phẩm thiết yếu trong ngành công nghiệp điện tử, đóng một vai trò quan trọng trong việc phát triển và thử nghiệm các sản phẩm điện tử mới.quy trình lắp ráp hiệu quả, và các biện pháp kiểm soát chất lượng nghiêm ngặt làm cho nó trở thành một giải pháp đáng tin cậy và hiệu quả về chi phí để tạo ra các nguyên mẫu mạch điện tử.
Đặc điểm:
- Tên sản phẩm: Bộ PCB nguyên mẫu
- Mức tối thiểu chiều rộng đường/không gian: 0,1 mm/0,1 mm
- Min Vòng tròn: 0,1 mm
- Kích thước PCB: 100mm*100mm
- Kích thước lỗ: 0.2mm
- Độ dày PCB: 1,6 mm
- Sản xuất nguyên mẫu PCB
- Bộ sưu tập nguyên mẫu PCB chất lượng cao
- Thời gian chuyển đổi nhanh
Các thông số kỹ thuật:
Tên sản phẩm | Bộ PCB nguyên mẫu |
---|---|
Bộ sưu tập mạch in | Một mặt / hai mặt / nhiều lớp |
Bộ sưu tập bảng in | Một mặt / hai mặt / nhiều lớp |
Sản xuất lắp ráp PCB | Chuyển nhanh / Năng lượng cao |
Kích thước PCB | 100mm*100mm |
Độ dày PCB | 1.6mm |
Trọng lượng đồng | 1 oz |
Vật liệu PCB | FR4 |
Xét bề mặt | HASL |
Cây cầu mặt nạ hàn | 0.1mm |
Màu mặt nạ hàn | Xanh |
Màu sợi lụa | Màu trắng |
Phương pháp thử nghiệm | Thử nghiệm tàu thăm dò bay |
Ứng dụng:
Chào mừng bạn đến với JIETENG, điểm đến duy nhất của bạn cho các dịch vụ lắp ráp mạch in (PCA) chất lượng cao.chúng tôi cam kết cung cấp cho bạn các sản phẩm hàng đầu đáp ứng yêu cầu cụ thể của bạn và vượt quá mong đợi của bạn.
PCB của chúng tôi là một bảng mạch 2 lớp được sản xuất ở Trung Quốc với trọng lượng đồng 1oz. Nó có một vòng tròn tối thiểu là 0,1mm, làm cho nó hoàn hảo cho các ứng dụng mật độ cao.Với một bề mặt hoàn thiện của HASL và một màu sắc lụa trắng, tấm bảng này không chỉ hấp dẫn về mặt trực quan mà còn cung cấp độ bền và độ tin cậy tuyệt vời.
Bộ PCB nguyên mẫu của chúng tôi phù hợp với một loạt các ứng dụng, bao gồm nhưng không giới hạn:
- Điện tử tiêu dùng
- Thiết bị công nghiệp
- Thiết bị y tế
- Điện tử ô tô
- Truyền thông
Cho dù bạn cần một PCB tùy chỉnh cho một dự án nhỏ hoặc một sản xuất quy mô lớn, dịch vụ lắp ráp PCB của chúng tôi có bạn được bảo hiểm.Chúng tôi có chuyên môn và nguồn lực để xử lý các dự án của bất kỳ quy mô và phức tạp.
Chọn JIETENG cho nhu cầu lắp ráp bảng in của bạn đi kèm với nhiều lợi ích, bao gồm:
- Sản phẩm chất lượng cao với giá cạnh tranh
- Thời gian chuyển đổi nhanh
- Các quy trình kiểm soát chất lượng nghiêm ngặt
- Thiết bị và công nghệ tiên tiến
- Nhóm có kinh nghiệm và có tay nghề
- Các giải pháp linh hoạt và cá nhân
Chúng tôi hiểu tầm quan trọng của thời gian và chi phí trong thế giới kinh doanh nhanh chóng ngày nay,và chúng tôi cố gắng cung cấp các giải pháp hiệu quả và chi phí hiệu quả cho khách hàng của chúng tôi.
Tại JIETENG, chúng tôi tận tụy để cung cấp chất lượng cao, đáng tin cậy, và chi phí hiệu quả dịch vụ lắp ráp mạch in.Cam kết của chúng tôi về sự hài lòng của khách hàng và cải tiến liên tục đã làm cho chúng tôi là sự lựa chọn ưa thích cho nhiều khách hàng trên toàn thế giới.
Hãy tin tưởng chúng tôi cho tất cả các nhu cầu PCB Assembly của bạn và trải nghiệm sự khác biệt về chất lượng và dịch vụ.Chúng tôi mong muốn làm việc với bạn và giúp bạn đưa ý tưởng của bạn vào cuộc sống!
Tùy chỉnh:
Tên thương hiệu: Jieten
Số mô hình: PCB circuit board
Địa điểm xuất xứ: Trung Quốc
Kích thước lỗ: 0.2mm
Min Solder Mask Bridge: 0,1mm
Tên sản phẩm: Bộ PCB nguyên mẫu
Màu mờ: Trắng
Vật liệu PCB: FR4
PCB Assembly Manufacturing - JIETENG cung cấp dịch vụ PCB Assembly Manufacturing chất lượng cao cho nhu cầu tùy chỉnh của bạn.Sản xuất PCBTin tưởng JIETENG cho tất cả các nhu cầu lắp ráp bảng in.
Bao bì và vận chuyển:
Các bộ PCB nguyên mẫu của chúng tôi được đóng gói cẩn thận để đảm bảo giao hàng an toàn và an toàn cho khách hàng của chúng tôi.với các biện pháp phòng ngừa đặc biệt đối với các thành phần mong manh.
Bộ sưu tập đầu tiên được đặt trong một túi chống tĩnh để bảo vệ các thiết bị điện tử khỏi bất kỳ thiệt hại tiềm ẩn nào do điện tĩnh gây ra.Sau đó, nó được đặt trong một hộp bìa cứng với đầy đủ đệm để ngăn chặn di chuyển trong quá trình vận chuyển.
Để bảo vệ bổ sung, bao bì bong bóng hoặc bọt có thể được sử dụng để đảm bảo thêm tập hợp. Trong một số trường hợp, một miếng chèn bọt tùy chỉnh có thể được sử dụng để phù hợp với kích thước cụ thể của tập hợp.
Một khi tập hợp được đóng gói, nó được dán nhãn với thông tin vận chuyển cần thiết, bao gồm tên và địa chỉ của người nhận, và số theo dõi được cung cấp để dễ dàng theo dõi gói.
Chúng tôi cung cấp các tùy chọn vận chuyển khác nhau để đáp ứng nhu cầu của khách hàng, bao gồm cả vận chuyển tiêu chuẩn và nhanh.Nhóm của chúng tôi làm việc chặt chẽ với các hãng vận chuyển đáng tin cậy để đảm bảo giao hàng kịp thời và hiệu quả.
Tại Prototype PCB Assembly, chúng tôi rất tự hào về quy trình đóng gói và vận chuyển của chúng tôi để đảm bảo rằng khách hàng của chúng tôi nhận được các bộ phận của họ trong tình trạng nguyên vẹn.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về các dịch vụ của chúng tôi và làm thế nào chúng tôi có thể hỗ trợ với nhu cầu lắp ráp PCB của bạn.
FAQ:
- Q: Tên thương hiệu của sản phẩm này là gì?
A: Tên thương hiệu của sản phẩm này là JIETENG. - Q: Số mẫu của sản phẩm này là gì?
A: Số mô hình của sản phẩm này là bảng mạch PCB. - Q: Sản phẩm này được sản xuất ở đâu?
A: Sản phẩm này được sản xuất tại Trung Quốc. - Q: Những vật liệu nào được sử dụng để sản xuất sản phẩm này?
A: Sản phẩm này được làm từ vật liệu PCB chất lượng cao. - Q: Sản phẩm này có bảo hành không?
A: Vâng, sản phẩm này đi kèm với bảo hành chống lại các khiếm khuyết sản xuất.
