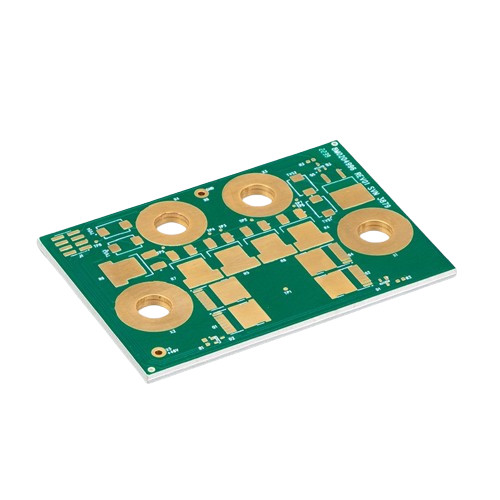

FR4 Bảng kiểm soát trở kháng PCB với mặt nạ hàn xanh 1.6mm Dịch vụ lắp ráp

Mô tả sản phẩm:

SMT (Surface Mount Technology) PCB (Printed Circuit Board) là một bảng mạch điện tử chất lượng cao được thiết kế cho một loạt các ứng dụng trong ngành công nghiệp điện tử.PCB này được chế tạo với độ chính xác và được đặc trưng bởi độ dày đồng 1oz của nóĐộ dày của lớp đồng là một yếu tố quan trọng trong việc xác định khả năng chịu điện của PCB,và đồng 1oz cung cấp một sự cân bằng tốt giữa độ bền vật lý và hiệu suất điện.

Bảng này là PCB 2 lớp, có nghĩa là nó bao gồm hai lớp vật liệu dẫn điện riêng biệt.Cấu trúc hai lớp này là lý tưởng cho các mạch phức tạp hơn so với PCB một lớp có thể chứa, cung cấp không gian rộng rãi cho một bố trí dày đặc hơn của các thành phần.và chức năng không thể bị ảnh hưởng.

Một trong những thuộc tính quan trọng của bảng PCB SMT này là kích thước lỗ tối thiểu là 0,2 mm. Các lỗ khoan chính xác được thiết kế để chứa các dây dẫn của các thành phần gắn trên bề mặt chặt chẽ.Kích thước lỗ mỏng này cho thấy khả năng của bảng để hỗ trợ vị trí thành phần mật độ cao, là một khía cạnh quan trọng của thiết kế bảng mạch điện tử tiên tiến.như điện thoại thông minh, máy tính bảng và các thiết bị điện tử di động khác.

Màu mặt nạ hàn của PCB này là màu xanh lá cây truyền thống, không chỉ cho mục đích thẩm mỹ mà còn đóng một vai trò chức năng.Mặt nạ hàn là một lớp vật liệu cách nhiệt bảo vệ giúp ngăn ngừa mạch ngắn bằng cách bảo vệ các dấu vết đồng khỏi tiếp xúc tình cờ với hàn, bit dẫn điện, hoặc các thành phần khác trong quá trình lắp ráp.Màu xanh lá cây được công nhận rộng rãi trong ngành công nghiệp và cung cấp một sự tương phản làm cho nó dễ dàng hơn để kiểm tra PCB cho bất kỳ khiếm khuyết sản xuất hoặc sai đường.

Hơn nữa, bảng mạch điện tử này tự hào có khoảng cách đường tối thiểu là 0,1mm. khoảng cách đường chặt chẽ này cho phép mật độ cao hơn của dây dẫn hoặc dấu vết trên PCB,cho phép thiết kế các mạch phức tạp và phức tạp hơn mà không làm tăng kích thước của bảngTính năng này đặc biệt có lợi cho các bảng mạch đa lớp cần phải chứa một số lượng lớn các kết nối trong một khu vực hạn chế.Nó cũng giúp thu nhỏ các thiết bị điện tử, cho phép nhiều chức năng hơn được đóng gói thành các yếu tố hình thức nhỏ hơn.

Sự kết hợp của các tính năng này làm cho bảng PCB SMT này trở thành một nền lý tưởng để xây dựng các bộ điện tử đáng tin cậy và hiệu quả.nó cung cấp một nền tảng vững chắc cho một loạt các ứng dụng. Độ chính xác của một kích thước lỗ tối thiểu 0,2mm, kết hợp với khoảng cách đường tối thiểu 0,1mm,cho phép tạo ra các bảng mạch đa lớp phức tạp có thể đáp ứng nhu cầu của các thiết kế điện tử ngày càng phức tạp.

Tóm lại, bảng PCB SMT này là một giải pháp linh hoạt và mạnh mẽ cho các ứng dụng điện tử hiện đại.Thiết kế 2 lớp, kích thước lỗ tối thiểu 0,2mm, mặt nạ hàn màu xanh lá cây và khoảng cách đường tối thiểu 0,1mm làm cho nó trở thành lựa chọn phù hợp cho các sản phẩm điện tử khác nhau.Cho dù bạn đang phát triển một nguyên mẫu hoặc sản xuất hàng loạt các thiết bị điện tử tiêu dùng, tấm mạch đa lớp này cung cấp một nền tảng đáng tin cậy cho các thành phần và hệ thống điện tử của bạn.

Đặc điểm:

• Tên sản phẩm: SMT PCB Board
• Độ rộng đường tối thiểu: 0,1 mm
• Xét bề mặt: HASL
• Mặt nạ hàn Màu: Xanh
• Vật liệu: FR4
• Độ dày bảng: 1,6 mm
• Bảng mạch điện tử
• Bảng mạch tích hợp

Các thông số kỹ thuật:

Ứng dụng:

CácJTETENG bảng mạch PCB, có nguồn gốc từTrung Quốclà một thiết bị hiện đại.bảng mạch điện tửđược thiết kế để phục vụ như là xương sống của các thiết bị điện tử hiện đại.Màu lụa trắngtrên mộtMặt nạ hàn màu xanh lá cây, cung cấp tầm nhìn rõ ràng cho việc dán nhãn và chẩn đoán thành phần.1Độ dày tấm là.6mm, nó đủ bền để chịu được sự khắc nghiệt của việc sử dụng hàng ngày trong khi vẫn duy trì độ chính xác tinh tế cần thiết cho các mạch phức tạp.

PCB JIETENG đã hoàn thành vớiHASL(Hot Air Solder Leveling), một kết thúc bề mặt phổ biến cung cấp một nền tảng đáng tin cậy cho các thành phần hàn, đảm bảo một liên kết mạnh mẽ và kết nối lâu dài.HASL kết thúc cũng góp phần vào tuổi thọ của bảng bằng cách ngăn ngừa oxy hóa, rất quan trọng trong việc duy trì chức năng theo thời gian.Độ dày đồng 1 ozcủa bảng mạch PCB JIETENG cho phép cho một sự cân bằng tốt giữa tính dẫn điện và quản lý nhiệt, đảm bảo rằng bảng hoạt động tốt dưới áp lực điện và tiêu hao nhiệt yêu cầu.

PCB này không chỉ là một tấm đơn lớp; nó là mộtbảng mạch đa lớpnâng cao chức năng của nó cho các hệ thống điện tử phức tạp. Thiết kế nhiều lớp cung cấp nhiều không gian hơn cho một số lượng kết nối và thành phần cao hơn,làm cho nó trở thành sự lựa chọn lý tưởng cho các thiết kế điện tử phức tạp đòi hỏi các mạch tiên tiến hơn và tính toàn vẹn tín hiệuNó là một thành phần thiết yếu trong nhiều ứng dụng khác nhau, từ thiết bị điện tử tiêu dùng như điện thoại thông minh và máy tính xách tay đến thiết bị công nghiệp và thiết bị y tế.

Các bảng mạch PCB JIETENG cũng là mộtbảng mạch tích hợp, cho phép kết hợp liền mạch các thành phần điện tử khác nhau thành một đơn vị chức năng duy nhất.Sự tích hợp này là rất quan trọng trong các ứng dụng nơi không gian là một ưu đãi và hiệu quả là rất quan trọngCho dù trong hàng không vũ trụ, ô tô, hoặc tự động hóa gia đình,PCB JIETENG nổi bật như là một giải pháp đáng tin cậy và linh hoạt mà các kỹ sư và nhà thiết kế có thể dựa vào để đưa phát minh điện tử của họ vào cuộc sống.

Tóm lại, cho dù đó là cho prototyping hoặc sản xuất hàng loạt, các bảng mạch PCB JIETENG trình bày một nền tảng đáng tin cậy và chất lượng cao cho vô số các ứng dụng điện tử.Cấu trúc chắc chắn, kết hợp với các tính năng tiên tiến của nó, làm cho nó trở thành sự lựa chọn cho các chuyên gia trong ngành muốn phát triển các giải pháp điện tử tiên tiến.

Tùy chỉnh:

Tên thương hiệu:JIETENG

Số mẫu:Bảng mạch PCB

Địa điểm xuất xứ:Trung Quốc

Vật liệu:FR4 - lý tưởng để xây dựngBảng mạch đa lớp

Màu sợi:Màu trắng - đảm bảo đánh dấu rõ ràng và dễ đọc trênBảng mạch in

Kích thước lỗ:0.2mm - khoan chính xác cho phức tạpBảng mạch tích hợp

Độ dày tấm:1.6mm - một độ dày tiêu chuẩn cho PCB bền và bền

Màu mặt nạ hàn:Xanh - cái nhìn cổ điển cho bảo vệ bảng mạch chất lượng cao

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi cho các sản phẩm SMT (Công nghệ gắn bề mặt) PCB (Bảng mạch in) được thiết kế để đảm bảo bạn tận dụng tối đa các thành phần PCB của mình.Chúng tôi cung cấp một bộ dịch vụ toàn diện để hỗ trợ nhu cầu kỹ thuật của bạn:

Hỗ trợ kỹ thuật:Nhóm chuyên gia của chúng tôi sẵn sàng cung cấp cho bạn hướng dẫn về lựa chọn sản phẩm, khuyến nghị thiết kế và tối ưu hóa quy trình.Chúng tôi có thể giúp giải quyết bất kỳ vấn đề bạn có thể gặp phải trong quá trình lắp ráp hoặc áp dụng của bạn SMT PCB.

Tài liệu và tài nguyên:Chúng tôi cung cấp một loạt các tài liệu, bao gồm các trang dữ liệu, ghi chú ứng dụng và hướng dẫn thiết kế để đảm bảo bạn có tất cả các thông tin cần thiết để sử dụng hiệu quả sản phẩm của chúng tôi.

Dịch vụ xem xét thiết kế:Trước khi bắt đầu sản xuất, các kỹ sư của chúng tôi có thể xem xét thiết kế của bạn để xác định các vấn đề có thể xảy ra và đề xuất cải tiến.

Hỗ trợ tại chỗ:Đối với các dự án hoặc vấn đề phức tạp, chúng tôi có thể sắp xếp cho một kỹ sư hỗ trợ kỹ thuật đến thăm cơ sở của bạn để cung cấp hỗ trợ và đào tạo thực tế.

Đào tạo và giáo dục:Chúng tôi cung cấp các buổi đào tạo và hội thảo trên web để giữ cho bạn cập nhật về các công nghệ PCB SMT mới nhất và thực tiễn tốt nhất.

Kiểm tra chất lượng và độ tin cậy:Các sản phẩm của chúng tôi được kiểm tra nghiêm ngặt để đảm bảo chất lượng và độ tin cậy cao. Nếu bạn gặp bất kỳ vấn đề về hiệu suất nào, nhóm của chúng tôi sẽ làm việc với bạn để tiến hành phân tích và giải quyết vấn đề.

Dịch vụ sửa chữa:Nếu sản phẩm PCB SMT của bạn cần sửa chữa, chúng tôi có thể cung cấp cho bạn hướng dẫn chi tiết và hỗ trợ cho quy trình sửa chữa, hoặc bạn có thể gửi sản phẩm cho chúng tôi để phục vụ chuyên nghiệp.

Chúng tôi cam kết cung cấp hỗ trợ và dịch vụ đặc biệt cho khách hàng của chúng tôi. Mục tiêu của chúng tôi là giúp bạn đạt được hiệu suất và độ tin cậy cao nhất từ các sản phẩm PCB SMT của bạn.

Bao bì và vận chuyển:

Bao bì sản phẩm

SMT (Surface Mount Technology) PCB (Bảng mạch in) sẽ được đóng gói an toàn để đảm bảo tính toàn vẹn của nó trong quá trình vận chuyển.được thiết kế để bảo vệ các thành phần điện tử nhạy cảm khỏi điện tĩnhSau đó túi sẽ được đặt trong một vật liệu đóng gói đệm, chẳng hạn như bọt hoặc vỏ bong bóng, để cung cấp bảo vệ bổ sung chống lại va chạm và rung.Nhiều đơn vị sẽ được tổ chức thành vững chắc, các hộp ngăn ngăn để ngăn chặn chuyển động và tiếp xúc giữa các tấm.được niêm phong bằng băng chống giả mạo để cung cấp một lớp bảo mật cuối cùng trong quá trình vận chuyển.

Vận chuyển:

Tất cả các đơn đặt hàng bảng PCB SMT sẽ được vận chuyển thông qua dịch vụ chuyển phát đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn.Khách hàng sẽ có tùy chọn lựa chọn dịch vụ vận chuyển tiêu chuẩn hoặc nhanh theo nhu cầu của họThông tin theo dõi sẽ được cung cấp khi gửi, cho phép khách hàng theo dõi hành trình của gói hàng của họ.PCB sẽ được vận chuyển từ cơ sở của chúng tôi với bảo hiểm bảo hiểm để bảo vệ chống lại mất mát hoặc hư hại trong quá trình vận chuyểnChúng tôi cam kết xử lý tất cả các thủ tục thông quan hải quan, đảm bảo quá trình giao hàng trơn tru cho cả các điểm đến trong nước và quốc tế.Vui lòng kiểm tra gói khi đến và báo cáo bất kỳ vấn đề trong vòng 48 giờ cho đội ngũ dịch vụ khách hàng của chúng tôi để hỗ trợ nhanh chóng.

FAQ:

Q1: Tên thương hiệu của bảng PCB SMT được cung cấp là gì?

A1:Tên thương hiệu của bảng PCB SMT là JIETENG.

Q2: Bạn có thể cung cấp số mô hình cho bảng PCB SMT cụ thể này không?

A2:Vâng, số mô hình cho bảng PCB SMT này là "bảng mạch PCB".

Q3: Bảng PCB SMT JIETENG được sản xuất ở đâu?

A3:Bảng PCB SMT JIETENG được sản xuất tại Trung Quốc.

Q4: Có phải bảng mạch PCB JIETENG phù hợp với các ứng dụng tần số cao?

A4:Vâng, bảng mạch PCB JIETENG được thiết kế để phù hợp với nhiều ứng dụng khác nhau, bao gồm các yêu cầu tần số cao. Xin kiểm tra các thông số kỹ thuật cụ thể cho ứng dụng của bạn.

Q5: Có thể JIETENG SMT PCB Board được tùy chỉnh theo yêu cầu thiết kế cụ thể?

A5:Nói chung, JIETENG cung cấp tùy chỉnh tùy chọn cho SMT PCB Boards của họ.và công ty sẽ đánh giá tính khả thi của sản xuất một PCB tùy chỉnh để đáp ứng nhu cầu của bạn.
