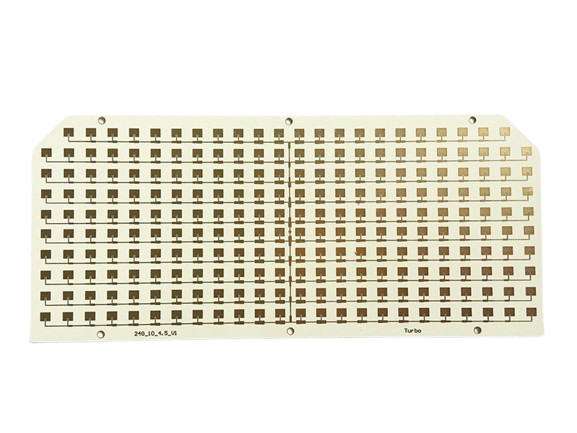

Xây dựng PCB đa lớp tùy chỉnh bảng cản Rogers 4350 xử lý bảng

Mô tả sản phẩm:

Sản phẩm chế tạo PCB đa lớp là nền tảng trong ngành sản xuất điện tử, cung cấp một giải pháp tiên tiến cho các thiết kế mạch phức tạp.Sản phẩm này được thiết kế để đáp ứng nhu cầu của điện tử hiệu suất cao đòi hỏi mạch đáng tin cậy và bềnNó là một sự lựa chọn lý tưởng cho một loạt các ứng dụng bao gồm điện tử tiêu dùng, thiết bị y tế, các thành phần hàng không vũ trụ và hệ thống ô tô,trong đó nhiều lớp mạch phải được sắp xếp chính xác và lớp để hoạt động như dự định.

Quá trình sản xuất PCB đa lớp của chúng tôi sử dụng nhiều loại vật liệu để đáp ứng các yêu cầu ứng dụng cụ thể và đảm bảo hiệu suất tối ưu trong các điều kiện hoạt động khác nhau.Các vật liệu chúng tôi cung cấp bao gồm tiêu chuẩn FR4, TG cao FR4 để tăng khả năng chống nhiệt, Halogen miễn phí cho các giải pháp thân thiện với môi trường và Rogers cho các ứng dụng tần số cao.Những vật liệu này được lựa chọn để cung cấp nền tảng tốt nhất cho PCB của bạn, cân bằng chi phí, hiệu suất và các cân nhắc về môi trường.

Một trong những khía cạnh quan trọng của sản xuất PCB đa lớp của chúng tôi là khả năng đạt được khoảng cách đường tối thiểu 0,1mm.thiết kế phức tạp và nhỏ gọn hơnKhoảng cách đường mỏng như vậy là rất cần thiết cho các thiết bị điện tử hiện đại đòi hỏi một số lượng lớn các kết nối trong một không gian hạn chế.mà không ảnh hưởng đến tính toàn vẹn của tín hiệu hoặc hiệu suất điện.

Việc hoàn thiện bề mặt của PCB đóng một vai trò quan trọng trong chức năng và tuổi thọ của nó. Các sản phẩm của chúng tôi bao gồm nhiều loại hoàn thiện bề mặt như HASL (Hot Air Solder Leveling),ENIG (Vàng ngâm nickel không điện), OSP (các chất bảo quản khả năng hàn hữu cơ), bạc ngâm và thiếc ngâm.và đặc điểm điện, cho phép khách hàng lựa chọn kết thúc phù hợp nhất cho ứng dụng cụ thể của họ.

Một thuộc tính quan trọng khác của dịch vụ chế tạo PCB đa lớp của chúng tôi là phạm vi độ dày bảng, trải dài từ 0,2mm đến 3,2mm.Phạm vi độ dày này cho phép linh hoạt trong thiết kế và ứng dụngCác bảng mỏng hơn thường được sử dụng trong thiết bị điện tử di động nơi không gian là một ưu đãi,trong khi các tấm dày hơn có thể được sử dụng trong các ứng dụng mạnh mẽ hơn khi yêu cầu sức mạnh bổ sung hoặc khi tấm phải hỗ trợ các thành phần nặng hơn.

Ngoài độ dày của tấm, độ dày đồng là một thông số quan trọng khác.Sự lựa chọn độ dày đồng ảnh hưởng đến khả năng chịu điện của các dấu vết cũng như quản lý nhiệt của bảngĐộ dày đồng cao hơn thường được sử dụng trong các ứng dụng công suất cao hoặc nơi PCB cần tiêu tan lượng nhiệt đáng kể.

Là một phần của dịch vụ toàn diện của chúng tôi, chúng tôi cũng cung cấp Multi-Layer PCB Component Assembly.Dịch vụ này hợp lý hóa quy trình sản xuất và cho phép khách hàng của chúng tôi nhận được PCB lắp ráp hoàn toàn sẵn sàng để sử dụng ngay lập tức trong sản phẩm của họCác dịch vụ lắp ráp của chúng tôi được trang bị để xử lý các gói thành phần mới nhất và phù hợp với các giao thức tiêu chuẩn công nghiệp.chúng tôi có thể giảm thời gian chuyển đổi và đơn giản hóa chuỗi cung ứng cho khách hàng của chúng tôi.

Kết luận, sản phẩm PCB đa lớp của chúng tôi được thiết kế để đáp ứng các tiêu chuẩn chất lượng và độ tin cậy cao nhất.Various bề mặt hoàn thiện, và một loạt các độ dày tấm và đồng, chúng tôi sẵn sàng hỗ trợ các dự án điện tử đòi hỏi khắt khe nhất.Việc bổ sung dịch vụ lắp ráp thành phần PCB đa lớp của chúng tôi làm tăng thêm các dịch vụ của chúng tôiHãy tin tưởng chúng tôi để đưa các khái niệm điện tử của bạn vào cuộc sống với độ chính xác và hiệu quả.

Đặc điểm:

• Tên sản phẩm: Sản xuất PCB đa lớp
• Kiểm soát trở ngại: Có
• Vật liệu: FR4, High TG FR4, Không có Halogen, Rogers, vv
• Độ kích thước lỗ: 0,2mm
• Số lớp: 2-20 lớp
• Khoảng cách đường: 0,1mm
• Sản xuất bảng dây in in đa cấp
• Sản xuất PCB đa lớp

Các thông số kỹ thuật:

Ứng dụng:

CácJIETENG bảng mạch PCBđại diện cho đỉnh cao củaSản xuất bảng mạch in đa cấpCó nguồn gốc từ Trung Quốc, mô hình này thể hiện một mức độ chính xác tiên tiến với chiều rộng đường tối thiểu chỉ 0.1mm, cho phép thiết kế mạch phức tạp và dày đặc là điều cần thiết trong các thành phần điện tử thu nhỏ ngày nay.

Được xây dựng từ các vật liệu cao cấp như FR4, High TG FR4, Halogen Free, Rogers, và các sản phẩm khác, PCB JIETENG đảm bảo độ tin cậy và hiệu suất trên nhiều ứng dụng.Sự đa dạng của các vật liệu có sẵn cho phép tính chất điện phù hợp, quản lý nhiệt, và ổn định cơ học, làm cho bảng phù hợp với một loạt các môi trường hoạt động.

Với kết thúc bề mặt bao gồm HASL, ENIG, OSP, Immersion Silver, và Immersion Tin, thương hiệu JIETENG phục vụ cho các nhu cầu sản phẩm khác nhau như nâng cao khả năng hàn, ngăn ngừa oxy hóa,và đảm bảo khả năng gắn dâyNhững kết thúc này cũng góp phần vào tuổi thọ và độ bền củaSản xuất bảng dây in in đa cấp, đảm bảo rằng sản phẩm có thể chịu được thử nghiệm thời gian ngay cả trong điều kiện căng thẳng.

Độ dày bảng dao động từ 0,2mm đến 3,2mm, cung cấp tính linh hoạt trong thiết kế và ứng dụng.PCB của JIETENG có thể được điều chỉnh để phù hợp với nhu cầu cụ thể của sản phẩmKiểm soát chính xác về độ dày bảng cũng có lợi cho các cấu hình nhiều lớp, là một yếu tố chủ yếu trong các bộ điện tử phức tạp.

Kiểm soát trở ngại là một tính năng quan trọng khác của PCB JIETENG, đảm bảo tính toàn vẹn của tín hiệu được duy trì trên toàn mạch.Điều này đặc biệt quan trọng đối với các thiết bị điện tử tốc độ cao, nơi mà trở ngại nhất quán là tối quan trọng để duy trì hiệu suất và tránh phản xạ và mất tín hiệu.

Các ứng dụng của JIETENGSản xuất bảng mạch in đa cấpChúng thường được sử dụng trong các lĩnh vực đáng tin cậy cao như hàng không vũ trụ, quân sự và thiết bị y tế, nơi mà độ chính xác và chất lượng tối đa là không thể thương lượng.họ tìm thấy các ứng dụng trong điện tử tiêu dùng, viễn thông, ngành công nghiệp ô tô, và nhiều hơn nữa, nơi PCB đa cấp đang ngày càng cần thiết do sự phức tạp ngày càng tăng của mạch điện tử.

Tóm lại, mô hình JIETENG của bảng mạch PCB là một minh chứng cho cam kết của thương hiệu về sự xuất sắc trongSản xuất bảng mạch in đa cấpSự kết hợp của chất lượng vật liệu, độ chính xác đường viền, kết thúc bề mặt đa dạng,và kiểm soát trở ngại nghiêm ngặt làm cho nó một sự lựa chọn lý tưởng cho một loạt các kịch bản nơi hiệu suất và độ tin cậy là điều cần thiết.

Tùy chỉnh:

Tên thương hiệu:JIETENG

Số mẫu:Bảng mạch PCB

Địa điểm xuất xứ:Trung Quốc

Số lớp:2-20 lớp, phù hợp với một loạt các nhu cầu tạo ra bảng dây in in đa cấp

Độ dày tấm:Từ 0,2 đến 3.2mm, dịch vụ sản xuất bảng mạch in đa lớp của chúng tôi đảm bảo tính linh hoạt và độ bền

Kích thước lỗ:Khoan chính xác với kích thước lỗ tối thiểu 0,2 mm

Kiểm soát trở ngại:Vâng để đảm bảo tính toàn vẹn tín hiệu trên tất cả các ứng dụng tạo bảng dây in in đa cấp

Màu sợi:Tùy chỉnh với các tùy chọn bao gồm trắng, đen, vàng và nhiều hơn nữa để đáp ứng các yêu cầu sản xuất bảng mạch in đa lớp cụ thể của bạn

Hỗ trợ và Dịch vụ:

Dịch vụ sản xuất PCB đa lớp của chúng tôi bao gồm hỗ trợ kỹ thuật toàn diện và một loạt các dịch vụ để đảm bảo chất lượng và hiệu suất cao nhất của bảng mạch in đa lớp của bạn.Nhóm chuyên gia chuyên nghiệp của chúng tôi cung cấp hỗ trợ ở mọi bướcChúng tôi cung cấp tư vấn hướng dẫn thiết kế để giúp bạn tránh những cạm bẫy phổ biến và đảm bảo khả năng sản xuất.

Các dịch vụ của chúng tôi bao gồm kiểm tra chi tiết DFM (Hình thiết kế để sản xuất), rất cần thiết cho PCB đa lớp do sự phức tạp của chúng.Chúng tôi cũng cung cấp tư vấn kiểm soát trở ngại và các khuyến nghị xếp chồng để đáp ứng nhu cầu ứng dụng cụ thể của bạnVới các thiết bị hiện đại và các quy trình tiên tiến, chúng tôi đảm bảo sự sắp xếp lớp chính xác và kết nối giữa các lớp đáng tin cậy.

Để đảm bảo chất lượng, chúng tôi tiến hành kiểm tra kỹ lưỡng và các thử nghiệm khác nhau, bao gồm kiểm tra điện, phân tích vi mô, và thử nghiệm hàn,để đảm bảo rằng mỗi PCB đáp ứng các tiêu chuẩn cao nhấtTrong trường hợp có bất kỳ vấn đề hoặc khiếm khuyết nào, chúng tôi có một nhóm hỗ trợ đáp ứng sẵn sàng để giúp bạn khắc phục sự cố và giải quyết bất kỳ vấn đề nào một cách kịp thời.

Chúng tôi cam kết hỗ trợ bạn trong suốt vòng đời của sản phẩm của bạn..Chúng tôi cố gắng xây dựng quan hệ đối tác lâu dài bằng cách cung cấp dịch vụ đặc biệt và chuyên môn kỹ thuật cho tất cả các nhu cầu sản xuất PCB đa lớp của bạn.

Bao bì và vận chuyển:

Sản phẩm sản xuất PCB đa lớp (Bảng mạch in) được đóng gói tỉ mỉ để đảm bảo tính toàn vẹn và chất lượng trong quá trình vận chuyển.Mỗi PCB trước tiên được bao bọc riêng trong một túi bảo vệ tĩnh để bảo vệ chống lại điện tĩnh có thể làm hỏng mạchNhững túi này sau đó được đặt an toàn trong các vật liệu đóng gói đệm cung cấp sự bảo vệ đầy đủ chống lại sốc và rung động vật lý.

Các PCB đệm sau đó được sắp xếp trong một hộp bìa cứng, có kích thước tùy chỉnh để ngăn ngừa chuyển động quá mức trong quá trình vận chuyển.Hộp được niêm phong bằng băng dán mạnh và được dán nhãn rõ ràng "Mỏng manh - xử lý cẩn thận" để hướng dẫn người xử lý cách xử lý cẩn thận gói hàngĐể đảm bảo an toàn, hàng hóa sẽ có danh sách đóng gói để xác minh nội dung và dễ dàng nhận dạng khi đến.

Trước khi vận chuyển, toàn bộ gói được cân và đo để đảm bảo tuân thủ các quy định của nhà vận chuyển và xác định phương pháp vận chuyển hiệu quả và chi phí hiệu quả nhất.Nhãn vận chuyển với số theo dõi được dán trên gói, cho phép cả người gửi và người nhận theo dõi tiến trình vận chuyển cho đến khi giao an toàn.Cam kết của chúng tôi về sự xuất sắc trong đóng gói và vận chuyển đảm bảo rằng sản phẩm sản xuất PCB đa lớp của bạn đến trong tình trạng nguyên vẹn, sẵn sàng để sử dụng.

FAQ:

Q1: Các vật liệu nào được sử dụng trong bảng mạch PCB JIETENG?

A1: Bảng mạch PCB JIETENG được sản xuất bằng vật liệu chất lượng cao thường bao gồm FR-4, lõi kim loại để phân tán nhiệt,và các chất nền khác nhau tùy thuộc vào các yêu cầu ứng dụng cụ thểMỗi lớp được lựa chọn cẩn thận để đảm bảo hiệu suất tối ưu và độ tin cậy.

Q2: Số lớp nào có sẵn cho PCB đa lớp JIETENG?

A2: JIETENG cung cấp một loạt các số lớp cho PCB đa lớp của họ, có thể thay đổi tùy thuộc vào sự phức tạp và yêu cầu của thiết bị điện tử.Khách hàng có thể yêu cầu số lớp tùy chỉnh để phù hợp với nhu cầu cụ thể của họ.

Q3: Các bảng mạch PCB của JIETENG có thể được sử dụng cho các ứng dụng tần số cao không?

A3: Vâng, bảng mạch PCB JIETENG được thiết kế để hoạt động tốt trong các ứng dụng tần số cao.Các vật liệu chuyên biệt và các cân nhắc thiết kế được thực hiện để đảm bảo tính toàn vẹn của tín hiệu và giảm nhiễu điện từ trong môi trường tần số cao.

Q4: Làm thế nào JIETENG đảm bảo chất lượng của bảng mạch PCB của mình?

A4: JIETENG tuân thủ các tiêu chuẩn kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất.tiến hành kiểm tra kỹ lưỡng tại mỗi giai đoạn sản xuất, và thực hiện các thử nghiệm khác nhau để đảm bảo rằng mỗi bảng mạch PCB đáp ứng các tiêu chuẩn chất lượng cao mà khách hàng của chúng tôi mong đợi.

Q5: Các bảng mạch PCB JIETENG có thể tùy chỉnh theo các yêu cầu thiết kế cụ thể không?

A5: Chắc chắn, JIETENG cung cấp dịch vụ sản xuất PCB tùy chỉnh. Khách hàng có thể cung cấp các yêu cầu thiết kế cụ thể của họ, bao gồm hình dạng, kích thước, số lớp và thông số kỹ thuật vật liệu,và JIETENG sẽ phù hợp với các bảng mạch PCB để đáp ứng những nhu cầu chính xác.
