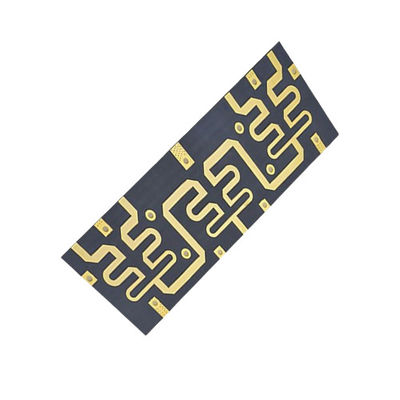

Sản xuất PCB đa lớp PTFE 0.2-3.2mm HASL ENIG OSP xử lý bề mặt

Mô tả sản phẩm:

Sự ra đời của các thiết bị điện tử ngày càng phức tạp đã đòi hỏi sự phát triển của các công nghệ bảng mạch phức tạp hơn.Bảng mạch in đa lớp (PCB) nổi bật như một thành phần quan trọng trong điện tử hiện đạiSản phẩm sản xuất PCB đa lớp của chúng tôi là hàng đầu trong sản xuất bảng mạch in đa lớp,Được thiết kế để đáp ứng các tiêu chuẩn nghiêm ngặt của các thiết bị điện tử hiện đại đòi hỏi kết nối và độ tin cậy mật độ cao.

Được xây dựng với độ chính xác, PCB đa lớp của chúng tôi cung cấp hiệu suất vô song, nhờ vào kiểm soát trở ngại nghiêm ngặt.Tính năng này đảm bảo rằng các đặc điểm điện của các bảng mạch phù hợp với các yêu cầu của tín hiệu tốc độ cao, do đó làm giảm mất tín hiệu, crosstalk và nhiễu điện từ.Kiểm soát trở ngại chính xác là bằng chứng cho cam kết của chúng tôi để cung cấp các sản phẩm đáp ứng nhu cầu tinh tế của các tập hợp điện tử tiên tiến.

Trong lĩnh vực tạo ra bảng dây in đa cấp, một trong những thông số kỹ thuật đòi hỏi nhất là giảm thiểu chiều rộng đường.Chiều rộng đường 0.1mm, cho phép mật độ mạch cao hơn trên mỗi đơn vị diện tích.

Tính thẩm mỹ và chức năng của PCB được tăng cường đáng kể bởi màu sắc Mặt nạ hàn, và sản phẩm của chúng tôi cung cấp một loạt các tùy chọn bao gồm xanh lá cây, xanh dương, trắng, đen, đỏ, trong số những người khác. The choice of solder mask not only provides a distinct look to the PCB but also contributes to the protection of the copper circuits from environmental factors and reduces the likelihood of solder bridging between closely spaced solder pads.

Khả năng thích nghi là chìa khóa trong việc tạo ra bảng dây in đa cấp,và dịch vụ sản xuất PCB đa lớp của chúng tôi phục vụ cho các thiết kế phức tạp khác nhau bằng cách cung cấp một Layer Count từ 2 đến 20 lớpSự linh hoạt này đảm bảo rằng cho dù khách hàng của chúng tôi đang làm việc trên một bảng hai lớp đơn giản hoặc một thiết kế hai mươi lớp phức tạp,sản phẩm của chúng tôi có thể chứa các phức tạp và kết nối giữa các lớp cần thiết cho hiệu suất cao và đa chức năng điện tử.

Hơn nữa, cam kết của chúng tôi về độ chính xác được thể hiện rõ hơn trong việc đạt được khoảng cách đường tối thiểu 0,1mm.Khả năng khoảng cách chặt chẽ này là rất quan trọng để duy trì tính toàn vẹn của tín hiệu và giảm khả năng mạch ngắn trong bố cục dày đặcSự chú ý đến chi tiết là điều làm cho sản xuất bảng mạch in đa lớp của chúng tôi khác biệt, cung cấp sự đảm bảo độ tin cậy trong các ứng dụng đòi hỏi khắt khe nhất.

Mỗi PCB đa lớp chúng tôi sản xuất đều trải qua các thử nghiệm nghiêm ngặt và kiểm soát chất lượng để đảm bảo nó đáp ứng các tiêu chuẩn cao nhất.ngay cả sự bất toàn nhỏ nhất cũng có thể dẫn đến hậu quả nghiêm trọngDo đó, các quy trình đảm bảo chất lượng của chúng tôi được thiết kế để xác định và loại bỏ bất kỳ khiếm khuyết nào có thể ảnh hưởng đến hiệu suất của PCB.

Tóm lại, sản phẩm sản xuất PCB đa lớp của chúng tôi là nền tảng trong lĩnh vực sản xuất bảng mạch in đa lớp.Các thông số kỹ thuật về chiều rộng đường và khoảng cách chặt chẽ, một loạt các màu sắc mặt nạ hàn, và một loạt các Layer Count, chúng tôi cung cấp PCB không chỉ thẩm mỹ mà còn là điện cao cấp và rất đáng tin cậy.Tin tưởng vào chuyên môn của chúng tôi trong việc tạo ra bảng dây in in đa cấp để cung cấp năng lượng cho các đổi mới điện tử thế hệ tiếp theo.

Đặc điểm:

• Tên sản phẩm: Sản xuất PCB đa lớp
• Độ dày đồng: 1-4oz
• Độ kích thước lỗ: 0,2mm
• Màu mặt nạ hàn: Xanh, xanh dương, trắng, đen, đỏ, vv
• Vật liệu: FR4, High TG FR4, Không có Halogen, Rogers, vv.
• Chiều dài đường: 0,1mm
• Sản xuất bảng mạch in đa cấp
• Sản xuất bảng mạch in đa cấp
• Sản xuất bảng mạch in đa cấp

Các thông số kỹ thuật:

Ứng dụng:

Thương hiệu JIETENG nổi tiếng với chuyên môn của mình trongSản xuất PCB đa lớp, cung cấp các bảng mạch PCB chất lượng cao phục vụ cho một loạt các ứng dụng.các bảng mạch PCB được thiết kế để đáp ứng các nhu cầu điện tử phức tạpĐược sản xuất ở Trung Quốc, PCB JIETENG là minh chứng cho sự tiến bộ công nghệ của đất nước trong lĩnh vực điện tử.

PCB JIETENG tự hào có khoảng cách đường tối thiểu và chiều rộng 0,1mm, cho phép đặt các thành phần mật độ cao, điều này rất quan trọng trong các thiết bị điện tử hiện đại nơi không gian là ưu đãi.Độ dày tấm dao động từ 0.2mm đến 3.2mm, cung cấp tính linh hoạt cho các yêu cầu sản phẩm khác nhau. Cho dù cho các thiết bị điện tử tiêu dùng mỏng hoặc các hệ thống công nghiệp mạnh mẽ, PCB của JIETENG có thể được thiết kế phù hợp.

Các vật liệu được sử dụng trong các PCB này bao gồm FR4 tiêu chuẩn, High TG FR4 để tăng khả năng chống nhiệt, Halogen Free để thân thiện với môi trường và Rogers cho các ứng dụng tần số cao.Sự đa dạng này đảm bảo rằng cho dù trọng tâm là độ bền, các tiêu chuẩn môi trường, hoặc hiệu suất, có một lựa chọn vật liệu phù hợp có sẵn.

VớiKiểm soát trở ngại, JIETENG PCB đảm bảo tính toàn vẹn của tín hiệu, đặc biệt quan trọng trong mạch điện tử tốc độ cao.Tính năng này làm cho PCB JIETENG lý tưởng để sử dụng trong các hệ thống điện tử phức tạp nơi hiệu suất nhất quán là không thể thương lượng.

Các trường hợp ứng dụng và kịch bản cho các sản phẩm PCB của JIETENG rất rộng.Sản xuất PCB đa lớpTrong lĩnh vực máy tính, từ máy chủ đến máy tính cá nhân, các PCB này được sử dụng vì khả năng hỗ trợ bố trí thành phần dày đặc và quản lý nhiệt hiệu quả.Ngành y tế cũng được hưởng lợi, sử dụng PCB chính xác của JIETENG trong thiết bị chẩn đoán và điều trị quan trọng.

Ngành công nghiệp ô tô và hàng không vũ trụ dựa vào PCB mạnh mẽ của JIETENG cho điều hướng, hệ thống điều khiển và hệ thống giải trí.Bộ kết hợp các thành phần PCB đa lớpđảm bảo rằng các ứng dụng phức tạp này có thể hoạt động đáng tin cậy trong các điều kiện đòi hỏi.và máy chơi game cũng sử dụng các PCB đa lớp này cho thiết kế nhỏ gọn của họ và nhu cầu sử dụng không gian hiệu quả.

Tóm lại, bảng mạch PCB của JIETENG là một thành phần thiết yếu cho các ngành công nghiệp tìm kiếm chất lượng cao, đáng tin cậySản xuất PCB đa lớpVới các tính năng tiên tiến, các lựa chọn vật liệu và quy trình sản xuất tỉ mỉ, JIETENG là đỉnh cao của công nghệ PCB,sẵn sàng đáp ứng các nhu cầu đa dạng của điện tử hiện đại.

Tùy chỉnh:

Tên thương hiệu:JIETENG

Số mẫu:Bảng mạch PCB

Địa điểm xuất xứ:Trung Quốc

Kiểm soát trở ngại:Vâng.

Độ dày tấm:0.2-3.2mm

Màu sợi:Màu trắng, đen, vàng, v.v.

Vật liệu:FR4, High TG FR4, Không có Halogen, Rogers, v.v.

Màu mặt nạ hàn:Xanh, xanh dương, trắng, đen, đỏ, v.v.

Khám phá các lĩnh vực củaSản xuất bảng dây in in đa cấpvới JIETENG, đối tác đáng tin cậy của bạn trong tùy chỉnhBộ kết hợp các thành phần PCB đa lớp. Mỗi JIETENGBảng mạch PCBđược chế tạo tỉ mỉ trongTrung Quốc, cung cấp độ chính xácKiểm soát trở ngạivà một phạm vi đa dạng củaĐộ dày tấmTừ 0.2-3.2mm.Màu sắc màn in lụaChúng tôi lựa chọn vật liệu, bao gồm FR4, High TG FR4, và Halogen miễn phí tùy chọn phục vụ một loạt cácBộ kết hợp các thành phần PCB đa lớpTất cả những điều này được hoàn thành bằng cách lựa chọnMàu mặt nạ hàn, chọn từ xanh lá cây, xanh dương, trắng, đen, đỏ, và nhiều hơn nữa để tùy chỉnh bảng mạch đa lớp của bạn đến hoàn hảo.

Hỗ trợ và Dịch vụ:

Sản phẩm sản xuất PCB đa lớp của chúng tôi đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo sự hài lòng hoàn toàn của bạn với sản phẩm của chúng tôi.Sự hỗ trợ của chúng tôi bao gồm việc truy cập vào một nhóm các kỹ sư có kinh nghiệm có thể hỗ trợ thiết kếChúng tôi cũng cung cấp một loạt các dịch vụ để giúp tối ưu hóa hiệu suất và độ tin cậy của PCB của bạn.

Hỗ trợ kỹ thuật cho sản xuất PCB đa lớp của chúng tôi bao gồm hỗ trợ khắc phục sự cố, hướng dẫn về lựa chọn vật liệu và tư vấn về các tùy chọn xếp chồng để đáp ứng các yêu cầu cụ thể của bạn.Chuyên gia của chúng tôi có sẵn để giúp giải quyết bất kỳ vấn đề có thể phát sinh trong quá trình thiết kế hoặc sản xuất, đảm bảo rằng PCB của bạn được sản xuất theo tiêu chuẩn cao nhất.

Ngoài hỗ trợ kỹ thuật, các dịch vụ của chúng tôi bao gồm tài liệu chi tiết, kiểm tra quy tắc thiết kế (DRC) và thử nghiệm điện để xác minh tính toàn vẹn của PCB.Chúng tôi làm việc chặt chẽ với khách hàng của chúng tôi để cung cấp các giải pháp phù hợp với thời gian dự án và hạn chế ngân sách của họMục tiêu của chúng tôi là cung cấp chất lượng và dịch vụ đặc biệt để hỗ trợ sự thành công của các dự án của bạn.

Xin lưu ý rằng hỗ trợ kỹ thuật và dịch vụ của chúng tôi nhằm bổ sung kiến thức và chuyên môn của các nhóm thiết kế và kỹ thuật của riêng bạn.Chúng tôi khuyến khích khách hàng của chúng tôi để tham gia với chúng tôi sớm trong quá trình thiết kế cho kết quả tốt nhất.

Bao bì và vận chuyển:

Sản phẩm PCB Multilayer Fabrication được đóng gói cẩn thận để đảm bảo nó đến đích trong tình trạng hoàn hảo.Mỗi PCB được bọc riêng trong vật liệu chống tĩnh để ngăn ngừa tổn thương phát điện tĩnh trong quá trình vận chuyểnCác PCB được bọc sau đó được đặt trong một hộp giấy cứng, phù hợp với tùy chỉnh với vật liệu đệm ở mọi phía để giảm thiểu bất kỳ tác động nào trong quá trình vận chuyển.Hộp này được niêm phong bằng băng dán và ghi rõ hướng dẫn sử dụng.

Để vận chuyển, các PCB đóng gói được nhóm thành các container vận chuyển lớn hơn, bền hơn. Những container này được thiết kế để xếp chồng lên nhau, cung cấp sự ổn định và bảo vệ trong quá trình vận chuyển.Mỗi thùng chứa vận chuyển cũng được niêm phong và dán nhãn phù hợp với chi tiết sản phẩm, điểm đến và thông tin theo dõi để đảm bảo rằng nó được xử lý đúng cách và đến đích cuối cùng an toàn.

FAQ:

Q1: Những vật liệu nào được sử dụng trong bảng mạch PCB JIETENG?

A1: Bảng mạch PCB JIETENG được sản xuất bằng cách sử dụng chất lượng cao laminates, tấm đồng, và các vật liệu khác đáp ứng các tiêu chuẩn công nghiệp cho sản xuất PCB đa lớp.Các vật liệu cụ thể được sử dụng có thể khác nhau tùy thuộc vào ứng dụng và yêu cầu của khách hàng.

Q2: Có thể bảng mạch PCB JIETENG hỗ trợ các ứng dụng tần số cao?

A2: Vâng, bảng mạch PCB JIETENG được thiết kế để hỗ trợ các ứng dụng tần số cao.Quá trình sản xuất bao gồm sự chú ý đến chi tiết trong xếp chồng lớp và lựa chọn vật liệu để đảm bảo tính toàn vẹn tín hiệu trong môi trường tần số cao.

Q3: Số lớp tối đa có sẵn cho bảng mạch PCB JIETENG là bao nhiêu?

A3: Số lớp tối đa cho bảng mạch PCB JIETENG phụ thuộc vào sự phức tạp của thiết kế và ứng dụng của bạn.và chúng tôi sẽ cung cấp cho bạn giải pháp tốt nhất để đáp ứng nhu cầu của bạn.

Q4: Làm thế nào JIETENG đảm bảo chất lượng của bảng mạch PCB của mình?

A4: JIETENG đảm bảo chất lượng thông qua các quy trình kiểm tra và kiểm soát chất lượng nghiêm ngặt.và các hoạt động tiêu chuẩn công nghiệp khác để đảm bảo rằng mỗi bảng mạch PCB đáp ứng các tiêu chuẩn cao được mong đợi từ một sản phẩm được sản xuất ở Trung Quốc.

Q5: Thời gian dẫn đầu cho sản xuất bảng mạch PCB JIETENG là bao nhiêu?

A5: Thời gian dẫn đầu cho sản xuất bảng mạch PCB JIETENG có thể thay đổi tùy thuộc vào sự phức tạp của bảng và năng lực sản xuất hiện tại.chúng tôi nhằm mục đích có một thời gian quay nhanh trong khi đảm bảo chất lượngĐối với thời gian thực hiện cụ thể liên quan đến dự án của bạn, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
