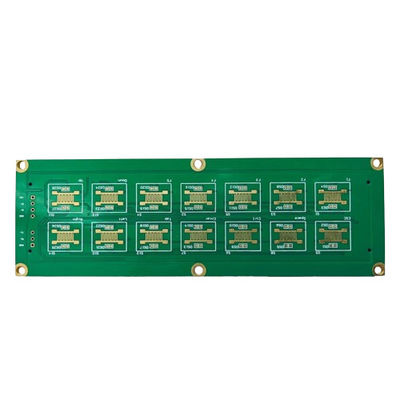

PCB tần số cao tiên tiến với ± 10% Kiểm soát cản 3/3mil Min Trace 1-4oz đồng

Mô tả sản phẩm:

Bảng mạch in tần số cao (PCB) là xương sống của thiết bị điện tử hiện đại, cho phép hoạt động tốc độ cao và hiệu suất cao mà các công nghệ ngày nay đòi hỏi.Được thiết kế để hỗ trợ truyền tín hiệu nhanh chóng với sự mất mát và biến dạng tối thiểu, các bảng in tốc độ cao này được chế tạo chính xác và được tối ưu hóa cho một loạt các ứng dụng, bao gồm nhưng không giới hạn trong, viễn thông, hàng không vũ trụ và thiết bị y tế.PCB tần số cao của chúng tôi tự hào có một loạt các tính năng và thông số kỹ thuật làm cho chúng trở thành sự lựa chọn lý tưởng cho bất cứ ai đang tìm kiếm bảng mạch in tốc độ cao mang lại độ tin cậy và hiệu suất.

Một trong những thông số kỹ thuật quan trọng nhất trong PCB tần số cao là độ dày đồng, và các bảng của chúng tôi đi kèm với các tùy chọn từ 1oz đến 4oz.Độ dày đồng thay đổi này cho phép linh hoạt trong thiết kế và ứng dụng, đảm bảo rằng cho dù dự án của bạn yêu cầu khả năng chịu điện tối thiểu hoặc lớn, bảng in tốc độ cao của chúng tôi có thể được thiết kế để đáp ứng nhu cầu đó.Điều chỉnh này cho phép các nhà thiết kế tối ưu hóa phân phối điện, tính toàn vẹn tín hiệu, và quản lý nhiệt, tất cả đều rất quan trọng đối với bảng mạch hiệu suất cao.

Độ chính xác là chìa khóa trong thiết kế mạch, và PCB tần số cao của chúng tôi có chiều rộng và không gian tối thiểu là 3/3mil.Mức độ chi tiết tinh tế này đảm bảo rằng bảng mạch in tốc độ cao của chúng tôi có thể hỗ trợ các thiết kế phức tạp mà không thỏa hiệpKhả năng theo dõi và không gian chặt chẽ cho phép các mạch phức tạp và dày đặc hơn, cung cấp nền tảng cho các thiết bị điện tử tinh vi và nhỏ gọn.Điều này đặc biệt có lợi cho các ứng dụng nơi không gian là một khoản phí và hiệu suất không thể bị hy sinh.

Ở trung tâm của bất kỳ PCB nào là các đường dẫn và lỗ thông qua cung cấp đường dẫn cho kết nối điện qua các lớp khác nhau của bảng.PCB tần số cao của chúng tôi có kích thước lỗ tối thiểu là 0.2mm, phù hợp với nhu cầu thu nhỏ của ngành công nghiệp trong khi vẫn duy trì chức năng và độ tin cậy.cần thiết cho các tấm mạch in tốc độ cao đa lớp đòi hỏi đường dẫn và kết nối phức tạp.

Tính thẩm mỹ và chức năng đi đôi với nhau, và đó là lý do tại sao chúng tôi cung cấp PCB tần số cao của chúng tôi với nhiều màu sắc mặt nạ hàn bao gồm màu xanh lá cây, xanh dương, trắng, đen, và nhiều hơn nữa.Mặt nạ hàn không chỉ bảo vệ các mạch đồng từ các yếu tố môi trường và mạch ngắn tiềm năng mà còn cung cấp một cái nhìn chuyên nghiệp và tùy chỉnh cho các bảng in tốc độ caoSự đa dạng của màu sắc có thể được sử dụng để phân biệt các bảng khác nhau trong một hệ thống hoặc để phù hợp với thương hiệu của công ty.

Độ dày của bảng là một khía cạnh khác mà PCB tần số cao của chúng tôi cung cấp tính linh hoạt, với các tùy chọn từ 0,2mm đến 3,2mm.Phạm vi này cho phép tạo ra cả bảng mạch in tốc độ cao linh hoạt và cứng, phù hợp với các mức độ khác nhau của sự ổn định và linh hoạt cơ học theo yêu cầu của các ứng dụng khác nhau.tấm cứng cho ứng dụng công suất cao, bảng mạch hiệu suất cao của chúng tôi có thể được tùy chỉnh theo thông số kỹ thuật của bạn.

Tóm lại, PCB tần số cao của chúng tôi được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các ứng dụng điện tử tốc độ cao và hiệu suất cao.chiều rộng và khoảng cách dấu vết tinh tế, kích thước lỗ nhỏ, nhiều tùy chọn màu sắc mặt nạ hàn, và một loạt các độ dày bảng, các bảng in tốc độ cao nổi bật như một sự lựa chọn hàng đầu cho bất kỳ dự án.Nếu bạn đang tìm kiếm các bảng mạch hiệu suất cao sẽ cung cấp năng lượng cho sự đổi mới tiếp theo của bạn, không nhìn xa hơn so với PCB tần số cao của chúng tôi được thiết kế cho sự xuất sắc và độ tin cậy.

Đặc điểm:

• Tên sản phẩm: PCB tần số cao
• Độ dày bảng: 0.2-3.2mm
• Màu sắc màn hình lụa: Trắng, Đen, Màu vàng, vv.
• Kiểm soát trở ngại: ± 10%
• Kích thước lỗ: 0.2mm
• Lớp: 2-10
• Bảng in tốc độ cao
• Bảng mạch tần số cao

Các thông số kỹ thuật:

Ứng dụng:

CácJIETENGthương hiệu đồng nghĩa với công nghệ tiên tiến củaBảng mạch in tốc độ cao, cung cấp một loạt các ứng dụng cho các kịch bản tần số cao khác nhau.Bảng mạch PCB, với số mô hình tự hào được khắc vào bề mặt của nó, là một ví dụ điển hình về kỹ thuật hoàn hảo và năng lực sản xuất có nguồn gốc từTrung QuốcCác bảng này được thiết kế đặc biệt để phục vụ các ngành công nghiệp nơi độ chính xác và độ tin cậy là quan trọng nhất.

Với chiều rộng/không gian dấu vết tối thiểu là3/3milvà một độ dày tấm có thể thay đổi từ0.2-3.2mm, các bảng JIETENG là linh hoạt và có thể được tùy chỉnh để phù hợp với các yêu cầu của các tập hợp điện tử phức tạp.Sự linh hoạt này làm cho chúng lý tưởng cho các ứng dụng từ hàng không vũ trụ đến viễn thông, nơi truyền tín hiệu tốc độ cao là rất quan trọng.Bảng in tần số caođược xây dựng để vượt quá kỳ vọng hiệu suất trong những môi trường đòi hỏi này.

Với bất cứ nơi nào từ2-10 lớp, những PCB mạnh mẽ này có thể chứa các mạch phức tạp cần thiết cho các thiết bị điện tử tiên tiến.0.2mmtiếp tục nhấn mạnh độ chính xác mà các bảng này được sản xuất, cho phép kết nối mật độ cao và hiệu suất điện vượt trội trong các ứng dụng tốc độ cao.Bảng in tốc độ caoDo đó, chúng là một thành phần không thể thiếu trong lĩnh vực điện tử tinh vi, nơi mà mỗi milimet đều quan trọng.

Được đóng gói cẩn thận trongBao bì chân không, được bảo vệ bởitúi bong bóng, và cuối cùng được bao bọc trong cứngHộp hộp, JIETENG đảm bảo rằng PCB tần số cao của họ đến đích trong tình trạng nguyên vẹn, sẵn sàng để sử dụng ngay lập tức.hoặc một vệ tinh truyền thông, JIETENGBảng in tần số caođược thiết kế để tạo điều kiện cho hiệu suất cao nhất trong một loạt các ứng dụng, đảm bảo chất lượng và độ tin cậy trong mọi lớp.

Tùy chỉnh:

Tên thương hiệu:JIETENG

Số mẫu:Bảng mạch PCB

Địa điểm xuất xứ:Trung Quốc

Lớp:2-10 lớp, phù hợp với bảng mạch tốc độ cao

Màu sắc màn hình lụa:Có sẵn màu trắng, đen, vàng, vv để xác định rõ ràng trên bảng mạch in tần số cao

Bao bì:Bao bì chân không an toàn, túi bong bóng và hộp bìa để đảm bảo giao hàng an toàn của bảng mạch tốc độ cao

Xét bề mặt:Các tùy chọn bao gồm HASL, ENIG, OSP, v.v. cho hiệu suất đáng tin cậy của bảng mạch tốc độ cao

Kích thước lỗ:Khoan chính xác với kích thước lỗ tối thiểu 0,2 mm cho bảng mạch in tần số cao

Hỗ trợ và Dịch vụ:

PCB tần số cao của chúng tôi được thiết kế với hiệu suất vượt trội trong tâm trí, và như là một phần của cam kết của chúng tôi về sự xuất sắc, chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho các sản phẩm của chúng tôi.Dịch vụ hỗ trợ của chúng tôi bao gồm một cơ sở kiến thức trực tuyến rộng lớn, tài liệu sản phẩm chi tiết, và truy cập vào một bộ công cụ chẩn đoán để giúp khắc phục sự cố và tối ưu hóa hiệu suất PCB của bạn.

Để hỗ trợ quá trình thiết kế và phát triển, chúng tôi cung cấp hướng dẫn thiết kế, thông số kỹ thuật vật liệu và ghi chú ứng dụng được thiết kế đặc biệt cho các ứng dụng tần số cao.Nhóm hỗ trợ kỹ thuật có kinh nghiệm của chúng tôi có sẵn để giúp đỡ với các cân nhắc thiết kế, lựa chọn vật liệu, và trả lời bất kỳ câu hỏi nào liên quan đến hiệu suất và khả năng của PCB tần số cao của chúng tôi.

Trong trường hợp bạn gặp bất kỳ vấn đề nào với PCB của mình, nhóm hỗ trợ kỹ thuật của chúng tôi được trang bị để cung cấp cho bạn các giải pháp nhanh chóng và hiệu quả.Chúng tôi cung cấp một loạt các dịch vụ bao gồm phân tích lỗi, khuyến nghị tái chế, và chúng tôi có thể hướng dẫn bạn thông qua bất kỳ sửa chữa hoặc điều chỉnh cần thiết để đảm bảo PCB của bạn đáp ứng các thông số kỹ thuật dự định của họ.

Để bảo trì và tối ưu hóa hiệu suất liên tục, chúng tôi cung cấp cập nhật và nâng cấp thường xuyên các thông số kỹ thuật sản phẩm và tài nguyên hỗ trợ của chúng tôi.Chúng tôi tận tâm đảm bảo rằng PCB tần số cao của bạn tiếp tục hoạt động ở hiệu suất cao nhất trong suốt vòng đời của chúng.

Chúng tôi cam kết cung cấp cho khách hàng của chúng tôi mức độ hỗ trợ và dịch vụ cao nhất.Nhóm hỗ trợ kỹ thuật của chúng tôi là dành riêng cho sự thành công của bạn và luôn sẵn sàng để giúp bạn có được nhiều nhất từ PCB tần số cao của bạn.

Bao bì và vận chuyển:

PCB tần số cao của chúng tôi được đóng gói tỉ mỉ để đảm bảo tính toàn vẹn và chất lượng của chúng trong quá trình vận chuyển.Mỗi PCB được bao bọc riêng trong một túi bảo vệ tĩnh để bảo vệ chống lại điện tĩnh có thể làm hỏng các thành phần điện tử nhạy cảmCác tấm sau đó được đặt an toàn giữa các miếng đệm bọt cung cấp đệm và ngăn chặn chuyển động bên trong hộp đóng gói.

Bên ngoài của bao bì được chế tạo từ bìa bìa ván đục bền, cung cấp sức mạnh cấu trúc để chịu được sự khắc nghiệt của vận chuyển.Hộp được niêm phong bằng băng dán để ngăn ngừa việc mở vô tình và tiếp xúc với các yếu tố môi trườngMột danh sách đóng gói được bao gồm bên ngoài hộp để dễ dàng nhận dạng và xác minh khi nhận được.

Để tiếp tục đảm bảo giao hàng an toàn của PCB tần số cao của chúng tôi, chúng tôi sử dụng các hãng vận chuyển có uy tín với khả năng theo dõi.Khách hàng sẽ nhận được một số theo dõi khi gửi để họ có thể theo dõi tiến độ của lô hàng của họ cho đến khi nó đến đích của nóChúng tôi thực hiện mọi biện pháp phòng ngừa để cung cấp PCB tần số cao của chúng tôi ngay lập tức và trong tình trạng hoàn hảo.

FAQ:

Q1: PCB tần số cao là gì và ứng dụng của nó là gì?

A1:PCB tần số cao, được sản xuất bởi JIETENG, là một loại bảng mạch PCB được thiết kế để truyền tín hiệu qua một phạm vi tần số cao.Các PCB này thường được sử dụng trong các ứng dụng như hệ thống truyền thông tiên tiến, sóng vi sóng, tần số vô tuyến và các ứng dụng thiết kế tốc độ cao, nơi tính toàn vẹn của tín hiệu là quan trọng nhất.

Q2: Những vật liệu nào được sử dụng trong việc xây dựng PCB tần số cao của JIETENG?

A2:JIETENG PCB tần số cao thường được chế tạo bằng vật liệu có mất điện điện thấp, dẫn nhiệt cao và tính chất điện ổn định trên một phạm vi tần số rộng.Các vật liệu phổ biến bao gồm các lớp phủ tần số cao chuyên biệt như PTFE (Teflon), FR4 hoặc hỗn hợp độc quyền đáp ứng các yêu cầu hiệu suất cụ thể của ứng dụng.

Q3: Tôi có thể có được một bảng mạch PCB tần số cao tùy chỉnh được thiết kế và sản xuất bởi JIETENG?

A3:Có, JIETENG cung cấp thiết kế tùy chỉnh và sản xuất dịch vụ cho các bảng mạch PCB tần số cao. Khách hàng có thể xác định yêu cầu của họ, bao gồm kích thước, số lớp, loại vật liệu,Kiểm soát trở ngại, và các thông số kỹ thuật khác, và JIETENG sẽ cung cấp một PCB phù hợp với nhu cầu đó.

Q4: Làm thế nào JIETENG đảm bảo chất lượng PCB tần số cao của mình?

A4:JIETENG sử dụng một quy trình kiểm soát chất lượng nghiêm ngặt bao gồm kiểm tra vật liệu, xác minh thiết kế, kiểm soát quy trình sản xuất,và thử nghiệm cuối cùng để đảm bảo rằng tất cả các PCB tần số cao đáp ứng các tiêu chuẩn yêu cầuNgoài ra, với tư cách là một nhà sản xuất có trụ sở tại Trung Quốc, JIETENG tuân thủ cả tiêu chuẩn chất lượng và hiệu suất quốc gia và quốc tế.

Q5: Thời gian dẫn đầu để đặt hàng PCB tần số cao từ JIETENG là bao nhiêu?

A5:Thời gian dẫn đầu cho PCB tần số cao có thể thay đổi tùy thuộc vào sự phức tạp của thiết kế, số lượng đặt hàng và sự sẵn có của vật liệu.JIETENG làm việc với khách hàng để cung cấp ước tính thời gian dẫn trong quá trình đặt hàngĐối với thông tin cụ thể về thời gian dẫn, khách hàng nên liên hệ với JIETENG với chi tiết đơn đặt hàng của họ.
