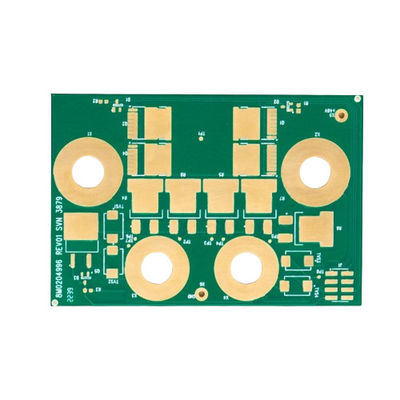

Green Solder Mask Prototype PCB Assembly 2 lớp thử nghiệm tàu thăm dò bay 1.6mm

Mô tả sản phẩm:

Các sản phẩm PCB Prototype Assembly đại diện cho một giải pháp tiên tiến cho các nhà thiết kế, kỹ sưvà những người đam mê điện tử yêu cầu các bộ kết hợp mạch in chất lượng cao và chính xác cho các nguyên mẫu của họSản phẩm này cung cấp một dịch vụ toàn diện bao gồm các công nghệ và kỹ thuật sản xuất PCB assembly prototype mới nhất,đảm bảo rằng nguyên mẫu của bạn được xây dựng theo các thông số kỹ thuật và tiêu chuẩn chính xácVới sự tập trung vào độ chính xác và độ tin cậy, sản phẩm này là một thành phần thiết yếu cho bất kỳ dự án nào đòi hỏi một bước ngoặt nhanh chóng và mức độ chi tiết cao.

Cốt lõi của sản phẩm PCB Prototype Assembly là cấu hình PCB 2 lớp, phục vụ như một nền tảng vững chắc cho nhiều ứng dụng điện tử.Thiết kế hai lớp này cung cấp sự cân bằng giữa sự phức tạp và hiệu quả chi phí, làm cho nó phù hợp cho các giai đoạn tạo mẫu, nơi cả ngân sách và hiệu suất đều rất quan trọng.PCB 2 lớp cũng có lợi cho sự dễ dàng sản xuất và khả năng hỗ trợ một loạt các thành phần điện tử, làm cho nó trở thành một lựa chọn linh hoạt cho các dự án nguyên mẫu đa dạng.

Ngoài tính toàn vẹn cấu trúc của nó, sản phẩm Prototype PCB Assembly tự hào có một cây cầu mặt nạ hàn tối thiểu 0,1mm. Chi tiết tinh tế này đảm bảo rằng mặt nạ hàn,được áp dụng để bảo vệ và cách nhiệt các dấu vết đồng, chính xác và ngăn chặn cầu hàn giữa các tấm đệm cách nhau gần.và kết hợp mạch in hoàn thành chuyên nghiệp có thể chịu được các yêu cầu nghiêm ngặt của thử nghiệm và sử dụng.

Để bổ sung cho thiết kế mạnh mẽ của nó, sản phẩm PCB Prototype Assembly có màu mặt nạ hàn màu xanh lá cây truyền thống.vì màu xanh lá cây cung cấp độ tương phản cao chống lại các dấu vết đồng và màn in lụa, cải thiện tầm nhìn trong quá trình kiểm tra và lắp ráp.Mặt nạ hàn màu xanh lá cây là một dấu hiệu của sự chuyên nghiệp và được công nhận rộng rãi trong ngành công nghiệp như là màu chuẩn cho các tập hợp mạch in.

Độ chính xác trong thiết kế dấu vết mạch là tối quan trọng, và sản phẩm PCB Prototype Assembly cung cấp với chiều rộng đường tối thiểu / khoảng cách 0,1mm / 0,1mm.Độ phân giải tốt này cho phép thiết kế mạch mật độ cao, cho phép các mạch phức tạp phù hợp với không gian nhỏ hơn mà không ảnh hưởng đến hiệu suất.Khả năng kết hợp các đường nét và khoảng trống như vậy là rất quan trọng đối với các thiết bị điện tử hiện đại đòi hỏi kích thước nhỏ gọn và mạch phức tạp.

Đảm bảo kiểm soát chất lượng tối đa, sản phẩm Bộ PCB nguyên mẫu sử dụng phương pháp thử nghiệm Flying Probe.Kỹ thuật thử nghiệm tiên tiến này cung cấp xác minh chính xác và đáng tin cậy của bộ sưu tập mạch in mà không cần thiết thiết bị thử nghiệm chuyên dụngKiểm tra thăm dò bay là lý tưởng cho các nguyên mẫu vì nó hiệu quả về chi phí cho các đợt sản xuất nhỏ và có thể phù hợp với các thay đổi trong thiết kế với tác động tối thiểu đến quy trình thử nghiệm.Nó là một thử nghiệm không phá hủy mà kiểm tra cho mở, ngắn, và các vấn đề thành phần, đảm bảo rằng mỗi nguyên mẫu đáp ứng các tiêu chuẩn cao mong đợi của khách hàng.

Sản phẩm Bộ PCB nguyên mẫu không chỉ là một dịch vụ mà còn là một cam kết về sự xuất sắc trong lĩnh vực sản xuất Bộ PCB nguyên mẫu.Với sự kết hợp của các thuộc tính chính xác cao và phương pháp thử nghiệm nghiêm ngặt, sản phẩm này là một minh chứng cho sự cống hiến của chúng tôi để cung cấp cho khách hàng của chúng tôi với nền tảng tốt nhất có thể cho các dự án sáng tạo của họ.Cho dù bạn đang ở giai đoạn đầu của thiết kế hoặc sẵn sàng để đưa nguyên mẫu của bạn đến cấp độ tiếp theo, sản phẩm PCB Prototype Assembly là chìa khóa để mở khóa tiềm năng của dự án của bạn.

Đặc điểm:

• Tên sản phẩm: Bộ PCB nguyên mẫu
• Lớp PCB: 2 lớp
• Vật liệu PCB: FR4
• Mặt nạ hàn Màu: Xanh
• Độ dày PCB: 1,6 mm
• Kích thước PCB: 100mm*100mm
• Sản xuất nguyên mẫu PCB
• Bộ sưu tập bảng in
• Sản xuất lắp ráp PCB

Các thông số kỹ thuật:

Ứng dụng:

Thương hiệu JIETENG đứng đầu trong sản xuất PCB assembly prototype, cung cấp chất lượng và độ chính xác đặc biệt trong mô hình bảng mạch PCB của nó.là một minh chứng cho sự chú ý tỉ mỉ đến chi tiết và tiêu chuẩn sản xuất mạnh mẽ đã trở thành đồng nghĩa với các sản phẩm công nghệ của khu vựcBộ PCB nguyên mẫu của JIETENG không chỉ là về việc lắp ráp; đó là một giải pháp toàn diện thể hiện sự đổi mới và độ tin cậy.

Với trọng lượng đồng 1oz, bảng mạch PCB cung cấp độ dẫn điện và độ bền tuyệt vời, làm cho nó phù hợp với một loạt các ứng dụng điện.Màu sắc lụa trắng cung cấp một sự tương phản mạnh mẽ giúp xác định các thành phần và điểm thử nghiệm, điều này rất quan trọng cho cả việc khắc phục sự cố và bảo trì. Cầu mặt nạ hàn tối thiểu 0,1mm đảm bảo ngăn chặn cầu hàn giữa các tấm hàn cách nhau gần,là một vấn đề phổ biến trong thiết kế PCB mật độ caoTính năng này, cùng với kết thúc bề mặt HASL (Hot Air Solder Leveling), góp phần vào tuổi thọ và độ tin cậy tổng thể của sản phẩm.

Hơn nữa, Bộ PCB nguyên mẫu từ JIETENG được thiết kế với một vòng tròn tối thiểu 0,1 mm, điều này rất cần thiết để tạo ra các đường dẫn mạnh và an toàn.Điều này đặc biệt quan trọng trong các ứng dụng lắp ráp mạch in nơi tính toàn vẹn của các kết nối điện là quan trọng nhấtĐộ bền được cung cấp bởi các tính năng như vậy làm cho bảng mạch PCB JIETENG trở thành ứng cử viên lý tưởng cho sự phát triển nguyên mẫu, nơi nhiều lần lặp lại và thử nghiệm là phổ biến.Nó cho phép các nhà thiết kế và kỹ sư đẩy ranh giới của giới hạn sáng tạo và kỹ thuật của họ mà không phải lo lắng về thất bại lắp ráp.

Các ứng dụng và kịch bản cho JIETENG của PCB Prototype Assembly rất rộng lớn và đa dạng.nơi sản xuất nguyên mẫu nhanh thường cần thiết để theo kịp thị trường với nhịp độ nhanhNó cũng rất áp dụng trong lĩnh vực ô tô, nơi độ bền và độ chính xác của quy trình sản xuất PCB Assembly có thể ảnh hưởng trực tiếp đến hiệu suất và an toàn của xe.Trong lĩnh vực thiết bị y tế, các tiêu chuẩn cao của lắp ráp PCB của JIETENG đảm bảo rằng các quy định và yêu cầu nghiêm ngặt được đáp ứng, do đó bảo vệ chức năng thiết bị chăm sóc sức khỏe quan trọng.

Từ các công ty khởi nghiệp làm việc trên các thiết bị công nghệ thế hệ tiếp theo đến các công ty đã được thành lập tham gia sản xuất máy móc công nghiệp phức tạp,JIETENG Prototype PCB Assembly cung cấp một nền tảng đáng tin cậy cho bất kỳ dự ánTrong hàng không vũ trụ, quân sự, viễn thông, và hơn thế nữa, cam kết của JIETENG về chất lượng và hiệu suất tỏa sáng, làm cho nó trở thành sự lựa chọn cho bất cứ ai tìm kiếm một sản phẩm lắp ráp PCB hàng đầu.

Tùy chỉnh:

Tên thương hiệu:JIETENG

Số mẫu:Bảng mạch PCB

Địa điểm xuất xứ:Trung Quốc

Phương pháp thử nghiệm:Thử nghiệm tàu thăm dò bay

Xét bề mặt:HASL

Màu sợi:Màu trắng

Độ rộng đường tối thiểu/không gian:0.1mm/0.1mm

Kích thước lỗ:0.2mm

Tại JIETENG, chúng tôi chuyên vềSản xuất nguyên mẫu PCBvàBộ sưu tập bảng in, đảm bảo chất lượng và độ chính xác cao cho mỗiSản xuất nguyên mẫu PCBDự án. cơ sở hiện đại của chúng tôi ở Trung Quốc sử dụng các phương pháp thử nghiệm tiên tiến như thử nghiệm tàu thăm dò bay để đảm bảo hiệu suất và độ tin cậy của bảng mạch PCB của bạn.Với kết thúc bề mặt HASL của chúng tôi và tinh tếtin tưởng JIETENG cho tất cả các nhu cầu lắp ráp PCB của bạn, nơi chúng tôi xử lý ngay cả những chi tiết nhỏ nhất một cách cẩn thận,có chiều rộng đường/không gian tối thiểu và kích thước lỗ bằng 0.1mm và 0.2mm, tương ứng, để đáp ứng các thông số kỹ thuật chính xác của bạn.

Hỗ trợ và Dịch vụ:

Sản phẩm PCB Prototype Assembly của chúng tôi được thiết kế với các tiêu chuẩn chất lượng và độ tin cậy cao nhất.Chúng tôi cung cấp một bộ hỗ trợ kỹ thuật toàn diện và dịch vụ để đảm bảo quá trình tạo nguyên mẫu của bạn là liền mạch và hiệu quảDịch vụ của chúng tôi bao gồm hướng dẫn chuyên nghiệp về thiết kế PCB, lựa chọn vật liệu và nguồn cung cấp thành phần để tối ưu hóa hiệu suất và hiệu quả chi phí của nguyên mẫu của bạn.

Chúng tôi sử dụng các kỹ thuật lắp ráp tiên tiến và thiết bị hiện đại để xử lý cả công nghệ lắp đặt bề mặt (SMT) và các thành phần xuyên lỗ.Các kỹ thuật viên có tay nghề của chúng tôi có khả năng lắp ráp PCB với nhiều lớp và thiết kế phức tạp, đảm bảo rằng ngay cả các nguyên mẫu phức tạp nhất cũng được xây dựng theo thông số kỹ thuật.

Để đảm bảo nguyên mẫu của bạn đáp ứng tất cả các yêu cầu chức năng, chúng tôi cung cấp các dịch vụ thử nghiệm rộng rãi, bao gồm kiểm tra quang học tự động (AOI), kiểm tra tia X, kiểm tra trong mạch (ICT),và thử nghiệm chức năngQuá trình đảm bảo chất lượng của chúng tôi rất nghiêm ngặt và được thiết kế để phát hiện bất kỳ vấn đề tiềm ẩn nào ngay trong quá trình lắp ráp.

Chúng tôi hiểu tầm quan trọng của việc tạo ra nguyên mẫu nhanh chóng trong chu kỳ phát triển sản phẩm. Do đó, chúng tôi cam kết cung cấp thời gian hoàn thành nhanh chóng mà không thỏa hiệp về chất lượng.Nhóm hỗ trợ kỹ thuật của chúng tôi luôn sẵn sàng để hỗ trợ với bất kỳ câu hỏi hoặc mối quan tâm bạn có thể có trong suốt giai đoạn tạo mẫu.

Đối với bất kỳ sự hỗ trợ thêm nào, vui lòng tham khảo tài liệu và cơ sở kiến thức toàn diện của chúng tôi, bao gồm các hướng dẫn chi tiết và lời khuyên để tối ưu hóa quy trình lắp ráp nguyên mẫu của bạn.Chúng tôi tận tâm cung cấp cho bạn các công cụ và hỗ trợ bạn cần để đưa những ý tưởng sáng tạo của bạn vào cuộc sống.

Bao bì và vận chuyển:

Bao bì sản phẩm cho bộ PCB nguyên mẫu:

Mỗi đơn vị lắp ráp PCB nguyên mẫu được đóng gói an toàn trong một túi chống tĩnh để bảo vệ các thành phần điện tử nhạy cảm khỏi xả điện tĩnh (ESD).Các túi chống tĩnh sau đó được đặt trong một hộp đệm được thiết kế đặc biệt để phù hợp với kích thước của PCB, đảm bảo di chuyển tối thiểu trong quá trình vận chuyển.

Giao hàng cho assembly PCB nguyên mẫu:

Sau khi hoàn thành đóng gói, Bộ PCB nguyên mẫu được gửi thông qua một dịch vụ vận chuyển đáng tin cậy. Các tùy chọn vận chuyển bao gồm giao hàng tiêu chuẩn và nhanh,tùy thuộc vào yêu cầu của khách hàng. Một số theo dõi được cung cấp để theo dõi tiến độ vận chuyển. Các gói được bảo hiểm cho giá trị đầy đủ của nó để bảo vệ chống lại bất kỳ thiệt hại hoặc mất mát tiềm ẩn trong quá trình vận chuyển.

FAQ:

Q1: Những vật liệu nào được sử dụng trong bảng mạch PCB JIETENG?

A1: Bảng mạch PCB JIETENG được làm bằng vật liệu chất lượng cao bao gồm nền sợi thủy tinh FR-4, đồng cho các lớp dẫn điện và hàn không chì để tuân thủ môi trường.Các vật liệu cụ thể được sử dụng có thể khác nhau tùy thuộc vào ứng dụng và yêu cầu của khách hàng.

Q2: Các bảng mạch PCB JIETENG có thể được tùy chỉnh theo yêu cầu thiết kế cụ thể không?

A2: Có, JIETENG cung cấp dịch vụ tùy chỉnh cho bảng mạch PCB của họ. Khách hàng có thể cung cấp yêu cầu thiết kế cụ thể của họ,và JIETENG sẽ sản xuất PCB theo các thông số kỹ thuật nàyTùy chỉnh có thể bao gồm kích thước bảng, số lớp, vị trí thành phần, và nhiều hơn nữa.

Q3: JIETENG thực hiện các biện pháp kiểm soát chất lượng nào cho sản xuất bảng mạch PCB của họ?

A3: JIETENG tuân thủ các biện pháp kiểm soát chất lượng nghiêm ngặt trong suốt quá trình lắp ráp PCB. Điều này bao gồm kiểm tra quang học tự động (AOI), kiểm tra tia X cho BGA, kiểm tra trong mạch (ICT),và thử nghiệm chức năng để đảm bảo độ tin cậy và hiệu suất của bảng mạch PCB.

Q4: Làm thế nào để bảng mạch PCB JIETENG xử lý quản lý nhiệt?

A4: Bảng mạch PCB JIETENG được thiết kế với quản lý nhiệt trong tâm trí. Việc sử dụng vật liệu FR-4 giúp phân tán nhiệt, và các tính năng bổ sung như đường dẫn nhiệt, thermalsink,hoặc các mặt phẳng dẫn điện có thể được kết hợp vào thiết kế để tiếp tục quản lý mức nhiệt trong quá trình hoạt động.

Q5: Thời gian dẫn đầu cho một đơn đặt hàng lắp ráp PCB nguyên mẫu với JIETENG là bao nhiêu?

A5: Thời gian dẫn đầu cho một đơn đặt hàng lắp ráp PCB nguyên mẫu với JIETENG có thể thay đổi tùy thuộc vào sự phức tạp của thiết kế và khối lượng công việc hiện tại.JIETENG cố gắng cung cấp thời gian quay nhanh cho các nguyên mẫu, và khách hàng có thể mong đợi một thời gian dự đoán sau khi thảo luận về các yêu cầu cụ thể của dự án với nhóm dịch vụ khách hàng của JIETENG.
