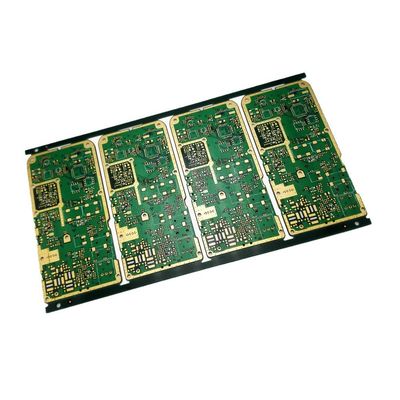

BGA tần số bảng mạch in 0.2-3.2mm Rogers/taconic PCB Microwave PCB Board

Mô tả sản phẩm:

PCB tần số cao của chúng tôi có sẵn với độ dày đồng dao động từ 1-4oz, đảm bảo khả năng chịu điện và tiêu hao nhiệt đầy đủ.Chiều rộng và khoảng cách tối thiểu của các bảng của chúng tôi là 3/3mil, cho phép định tuyến chính xác các tín hiệu tốc độ cao và giảm nhiễu điện từ và nhiễu điện từ.

PCB tần số cao của chúng tôi có sẵn với nhiều tùy chọn hoàn thiện bề mặt, bao gồm HASL, ENIG, OSP và nhiều hơn nữa.Những kết thúc này cải thiện khả năng hàn của PCB và nâng cao chất lượng bề mặt kim loạiMàu sắc mặt nạ hàn của PCB tần số cao của chúng tôi có thể được tùy chỉnh theo yêu cầu của bạn. Chúng tôi cung cấp nhiều màu sắc, bao gồm màu xanh lá cây,màu xanhMặt nạ hàn giúp bảo vệ các dấu vết đồng khỏi ăn mòn và ngăn chặn cầu hàn.

Màu sắc màn hình lụa của PCB tần số cao của chúng tôi cũng có thể được tùy chỉnh.Điều này giúp xác định các thành phần khác nhau và vị trí của họ trên bảng, giúp dễ dàng lắp ráp và khắc phục sự cố của bảng.

Tóm lại, PCB tần số cao của chúng tôi được thiết kế để đáp ứng các yêu cầu đòi hỏi của các ứng dụng tốc độ cao. với độ dày đồng dao động từ 1-4oz, chiều rộng dấu vết tối thiểu và khoảng cách 3/3mil,và các loại bề mặt khác nhau, mặt nạ hàn, và màu sắc màn hình lụa, PCB tần số cao của chúng tôi là sự lựa chọn hoàn hảo cho dự án bảng mạch in tốc độ cao của bạn.

Đặc điểm:

• Tên sản phẩm: PCB tần số cao
• Kiểm soát trở ngại: ± 10%
• Màu sắc màn hình lụa: Trắng, Đen, Màu vàng, vv.
• Min Trace Width/Space: 3/3mil
• Bao bì: Bao bì chân không, túi bong bóng, hộp bìa, vv
• Xét bề mặt: HASL, ENIG, OSP, v.v.

Bảng mạch in tốc độ cao, PCB tần số cao, Bảng in tần số cao

Các thông số kỹ thuật:

Ứng dụng:

Với chiều rộng dấu vết tối thiểu và không gian chỉ 3/3mil, bảng in hiệu suất cao của chúng tôi là hoàn hảo cho các ứng dụng tốc độ cao đòi hỏi độ chính xác và độ tin cậy.Cho dù bạn đang làm việc với điện tử tiên tiến, thiết bị viễn thông, hoặc hệ thống máy tính tiên tiến, các bảng mạch in của chúng tôi là lên đến nhiệm vụ.

Các sản phẩm của chúng tôi có nhiều lựa chọn bao bì phù hợp với nhu cầu của bạn, bao gồm bao bì chân không, túi bong bóng và hộp bìa.màu xanh, trắng, đen, và nhiều hơn nữa, bạn có thể tùy chỉnh bảng in của bạn để đáp ứng các yêu cầu cụ thể của bạn.

Các bảng mạch in hiệu suất cao của chúng tôi được xây dựng để tồn tại, với độ dày đồng từ 1 đến 4oz và kích thước lỗ tối thiểu chỉ 0,2mm.Điều này làm cho chúng lý tưởng cho một loạt các ứng dụng, bao gồm cả hàng không vũ trụ, quốc phòng, ô tô, và nhiều hơn nữa.

Vì vậy, nếu bạn đang tìm kiếm các bảng in tốc độ cao có thể theo kịp ngay cả các ứng dụng đòi hỏi khắt khe nhất, không tìm kiếm xa hơn là bảng mạch PCB của JTETENG.Với cam kết về chất lượng và hiệu suất, bạn có thể tin tưởng rằng các sản phẩm của chúng tôi sẽ mang lại kết quả bạn cần, mỗi lần.

Tùy chỉnh:

Các tùy chọn tùy chỉnh sản phẩm của chúng tôi bao gồm:

• Màu mặt nạ hàn: Chọn từ màu xanh lá cây, xanh dương, trắng, đen hoặc các tùy chọn khác dựa trên yêu cầu của bạn.
• Kiểm soát trở ngại: PCB tần số cao của chúng tôi đi kèm với kiểm soát trở ngại ± 10% để đảm bảo chúng đáp ứng các yêu cầu tốc độ cao của bạn.
• Kết thúc bề mặt: Chọn từ HASL, ENIG, OSP hoặc các tùy chọn khác để đảm bảo hiệu suất tối ưu.
• Độ dày bảng: PCB tần số cao của chúng tôi có độ dày từ 0.2-3.2mm để đáp ứng các yêu cầu cụ thể của bạn.
• Lớp: Chọn từ 2-10 lớp dựa trên nhu cầu sản phẩm của bạn.

Với dịch vụ tùy chỉnh sản phẩm của chúng tôi, chúng tôi có thể giúp bạn tạo ra các bảng mạch in tốc độ cao phù hợp với yêu cầu cụ thể của bạn.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về các tùy chọn tùy chỉnh của chúng tôi.

Hỗ trợ và Dịch vụ:

PCB tần số cao của chúng tôi được thiết kế để đáp ứng các tiêu chuẩn cao nhất của ngành, đảm bảo tính toàn vẹn tín hiệu tuyệt vời, mất mát thấp và hiệu suất đáng tin cậy.Nhóm hỗ trợ kỹ thuật của chúng tôi sẵn sàng giúp bạn với bất kỳ câu hỏi hoặc quan ngại nào bạn có thể có về sản phẩm của chúng tôiNgoài ra, chúng tôi cung cấp một loạt các dịch vụ để giúp bạn tối ưu hóa PCB tần số cao của bạn, bao gồm đánh giá bố trí PCB,Phân tích tính toàn vẹn tín hiệuLiên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về hỗ trợ kỹ thuật và dịch vụ của chúng tôi.

Bao bì và vận chuyển:

Bao bì sản phẩm cho PCB tần số cao:

• Các PCB sẽ được đóng gói trong túi chống tĩnh để ngăn ngừa bất kỳ giải điện tĩnh nào trong quá trình vận chuyển.
• Các túi chống tĩnh sẽ được đặt trong một hộp bìa với vật liệu đệm phù hợp để tránh bất kỳ thiệt hại nào trong quá trình vận chuyển.
• Hộp giấy sẽ được niêm phong và gắn nhãn với chi tiết sản phẩm, bao gồm số đơn đặt hàng, tên sản phẩm và số lượng.

Thông tin vận chuyển PCB tần số cao:

• Phương pháp vận chuyển sẽ được khách hàng xác định trong quá trình thanh toán.
• Thời gian vận chuyển ước tính sẽ được cung cấp dựa trên vị trí của khách hàng và phương pháp vận chuyển đã chọn.
• Khách hàng sẽ nhận được một số theo dõi qua email một khi đơn đặt hàng đã được vận chuyển.
• Xin lưu ý rằng bất kỳ phí hải quan hoặc thuế nào đều là trách nhiệm của khách hàng.
