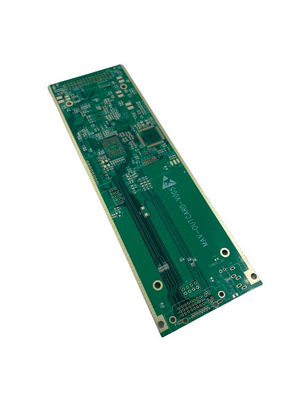

Bộ PCB điện thoại di động có khẩu độ tối thiểu 0,2mm

Place of Origin China Shenzhen
Hàng hiệu JIETENG
Chứng nhận UL ROHS ISO9001 TS16949
Model Number PCB Board Assembly
Minimum Order Quantity 5 pcs
Giá bán 0.2-6USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-7 working day
Payment Terms T/T, Western Union
Supply Ability 10000PCS/DAY

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Assembly Type SMT, Through Hole, Mixed Surface Finish HASL, ENIG, OSP,
Solder Mask Color Green, White, Black, Etc. Board Thickness 0.2mm-3.2mm
Product Name PCB Board Assembly Min. Hole Size 0.2mm
thử nghiệm AOI, Tia X, Tàu thăm dò bay Min. tối thiểu Line Width/Space Chiều rộng dòng/Khoảng trống 3 triệu/3 triệu
Dịch vụ Dịch vụ một cửa, ODM và OEM
Làm nổi bật

Bộ PCB điện thoại di động

,

Bộ PCB mặt nạ hàn đen tùy chỉnh

,

Phong cách tối thiểu 0.2mm PCB Assembly

Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Một trong những tính năng nổi bật của sản phẩm này là sự đa dạng của các lựa chọn thử nghiệm có sẵn.Khách hàng có thể tin tưởng rằng bộ sưu tập bảng mạch của họ sẽ được kiểm tra kỹ lưỡng để đảm bảo mức độ chức năng và độ tin cậy cao nhất.

Sản phẩm PCB Board Assembly cung cấp sự an tâm với bảo hành 1 năm, cho phép khách hàng tin tưởng rằng đầu tư của họ được bảo vệ.

Cho dù đó là cho một dự án nhỏ hoặc một loạt sản xuất quy mô lớn, sản phẩm PCB Board Assembly là sự lựa chọn cho nhu cầu lắp ráp bảng mạch.kiểm tra kỹ lưỡng, và bảo hành đáng tin cậy, khách hàng có thể tin tưởng rằng lắp ráp bảng mạch của họ sẽ hoạt động ở mức cao nhất.



Các thông số kỹ thuật:

Các thông số kỹ thuật Mô tả
Độ dày tấm 0.2mm-3.2mm
Tối thiểu, chiều rộng đường/không gian 3mil/3mil
Độ dày đồng 1/2oz-4oz
Kích thước lỗ 0.2mm
Bảo hành 1 năm
Vật liệu FR4, nhôm, Rogers
Loại lắp ráp SMT, qua lỗ, hỗn hợp
Màu mặt nạ hàn Xanh, trắng, đen
Tên sản phẩm Hội đồng PCB
Xét bề mặt HASL, ENIG, OSP

Bảng thông số kỹ thuật này là cho sản phẩm lắp ráp bảng mạch còn được gọi là PCB Manufacturing hoặc PCBA Manufacturing Process.



Ứng dụng:



Quá trình sản xuất PCBA liên quan đến việc lắp ráp các thành phần điện tử khác nhau trên bảng PCB theo các yêu cầu thiết kế cụ thể.Các sản phẩm PCB JIETENG Hội đồng quản trị được thiết kế với một kích thước lỗ tối thiểu là 0.2mm và chiều rộng đường tối thiểu / khoảng cách 3mil / 3mil. Điều này làm cho nó phù hợp để sử dụng trong các thiết bị đòi hỏi các thành phần điện tử chính xác và chính xác.

Sản phẩm PCB Board Assembly cũng được thiết kế với các kết thúc bề mặt khác nhau như HASL, ENIG, OSP, v.v.Những kết thúc bề mặt này được sử dụng để bảo vệ bảng PCB khỏi oxy hóa và đảm bảo độ tin cậy lâu dài của nó.

Quá trình thử nghiệm của sản phẩm PCB PCB của JIETENG liên quan đến các phương pháp khác nhau như AOI, X-Ray, Flying Probe, v.v.Các phương pháp thử nghiệm này đảm bảo rằng sản phẩm có chất lượng cao và đáp ứng các tiêu chuẩn yêu cầu.

Sản phẩm PCB Board Assembly phù hợp để sử dụng trong một loạt các ứng dụng, bao gồm nhưng không giới hạn ở:

  • Điện tử tiêu dùng
  • Thiết bị y tế
  • Tự động hóa công nghiệp
  • Ô tô
  • Hàng không vũ trụ và quốc phòng

Cho dù bạn đang tìm kiếm một quy trình sản xuất PCBA, quy trình sản xuất PCBA, hoặc sản xuất bảng mạch in, sản phẩm PCB PCB của JIETENG là một sự lựa chọn tuyệt vời.Nó đáng tin cậy., chất lượng cao và được thiết kế để đáp ứng nhu cầu cụ thể của các thiết bị điện tử khác nhau.



Tùy chỉnh:



Tùy chỉnh PCB của bạn Hội đồng với JIETENG, một thương hiệu đáng tin cậy trong sản xuất bảng mạch in.Các quy trình sản xuất PCBA của chúng tôi đảm bảo chất lượng cao và đáng tin cậy PCB sản xuất cho nhu cầu cụ thể của bạn.

Có nguồn gốc từ Trung Quốc, PCB của chúng tôi được thiết kế để đáp ứng yêu cầu của bạn.cũng như các tùy chọn hoàn thiện bề mặt như HASL, ENIG, OSP, và nhiều hơn nữa.

Hãy yên tâm rằng bộ PCB của bạn được bảo hành 1 năm. Chúng tôi cũng cung cấp tùy chỉnh cho Min. Line Width / Space ở 3mm / 3mm.



Bao bì và vận chuyển:



Bao bì sản phẩm

Sản phẩm PCB Board Assembly sẽ được đóng gói an toàn trong túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại nào do xả điện tĩnh.Các túi sau đó sẽ được đặt trong các hộp bìa cứng với vật liệu đệm đầy đủ để bảo vệ sản phẩm trong quá trình vận chuyển.

Vận chuyển:

Sản phẩm sẽ được vận chuyển thông qua một dịch vụ chuyển phát đáng tin cậy và có uy tín, chẳng hạn như UPS hoặc FedEx. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của gói.Khách hàng sẽ nhận được một số theo dõi để theo dõi tình trạng vận chuyển của họThời gian giao hàng có thể thay đổi tùy thuộc vào vị trí của khách hàng.



FAQ:

Q1. Thông tin nào cần thiết cho báo giá PCB?
A: Các tập tin Gerber và các yêu cầu kỹ thuật như vật liệu PCB, độ dày, bề mặt đồng, màu sắc của mặt nạ và màn siếc, v.v.)
Q2. Các định dạng tệp nào được chấp nhận cho sản xuất PCB?
A: Các tệp Gerber: tệp PCB CAM350: Protel 99SE, PADS, CAD, Altium Designer.
Câu 3: Các tập tin của tôi có an toàn không?
A: Các tập tin của bạn hoàn toàn an toàn. Chúng tôi bảo vệ quyền sở hữu trí tuệ của khách hàng trong suốt quá trình. Tất cả các tập tin của khách hàng sẽ không bao giờ được chia sẻ với bất kỳ bên thứ ba nào.
