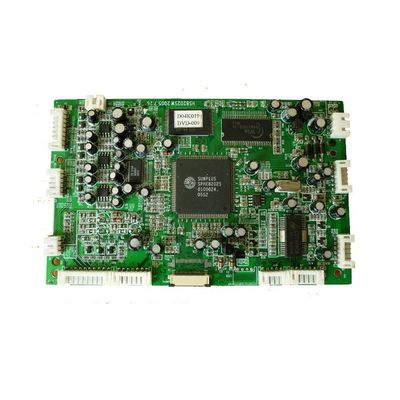

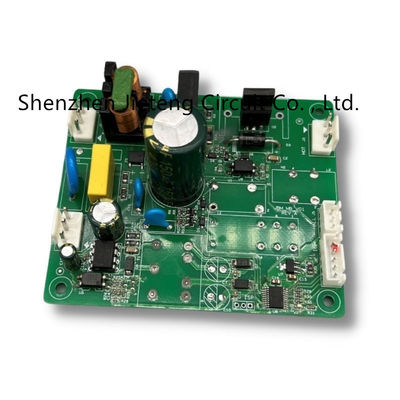

Bộ sưu tập PCB bảng mạch in pin 10 lớp với pitch thành phần 0,5 mm

Mô tả sản phẩm:

Các tùy chọn hoàn thiện bề mặt cho sản phẩm PCB SMT Assembly này là HASL và ENIG, cung cấp tính linh hoạt để đáp ứng các yêu cầu cụ thể của bạn.HASL là một lựa chọn hiệu quả về chi phí cung cấp một kết thúc đáng tin cậy cho hầu hết các ứng dụngMặt khác, ENIG là một lựa chọn đắt tiền hơn cung cấp kết thúc vượt trội cho các ứng dụng hiệu suất cao đòi hỏi độ dẫn cao và độ tin cậy lâu dài.

Sản phẩm PCB SMT Assembly này cũng được trang bị thử nghiệm thăm dò bay, đây là một phương pháp thử nghiệm rất chính xác và hiệu quả đảm bảo chất lượng và độ tin cậy của sản phẩm lắp ráp của bạn.Loại thử nghiệm này giúp phát hiện bất kỳ khiếm khuyết tiềm ẩn trong quá trình lắp ráp trước khi sản phẩm của bạn được vận chuyển, giảm khả năng trả lại sản phẩm tốn kém và tốn thời gian.

Ngoài ra, màu màn hình lụa của bộ này là màu trắng, cung cấp nhãn rõ ràng và dễ đọc có thể giúp đơn giản hóa quá trình lắp ráp của bạn.Quá trình lắp ráp hàn bề mặt của chúng tôi đảm bảo rằng mỗi thành phần được đặt chính xác và hàn lên bảng, cung cấp một kết nối an toàn và đáng tin cậy sẽ chịu đựng ngay cả các ứng dụng đòi hỏi khắt khe nhất.

Nhìn chung, sản phẩm PCB Printed Wiring Assembly của chúng tôi là một giải pháp chất lượng cao cung cấp một loạt các tính năng và lợi ích để đáp ứng nhu cầu lắp ráp điện tử cụ thể của bạn.Cho dù bạn cần một giải pháp hiệu quả về chi phí cho một ứng dụng đơn giản hoặc một tùy chọn hiệu suất cao cho một dự án phức tạp, sản phẩm PCB SMT Assembly của chúng tôi được thiết kế để cung cấp hiệu suất và độ tin cậy mà bạn cần.

Ứng dụng:

Một trong những ứng dụng chính của bảng mạch PCB JIETENG là lắp ráp thiết bị gắn bề mặt.được đặt trực tiếp trên bề mặt bảngLoại lắp ráp này thường được sử dụng trong các thiết bị điện tử, chẳng hạn như điện thoại thông minh, máy tính xách tay và máy tính bảng.đòi hỏi độ chính xác và chính xác.

Một ứng dụng khác của bảng mạch PCB JIETENG là lắp ráp lỗ thông qua.Loại tập hợp này thường được sử dụng trong thiết bị công nghiệpLớp đồng dày của bảng mạch và tính chất điện tuyệt vời làm cho nó lý tưởng cho việc lắp ráp lỗ.

Các bảng mạch PCB JIETENG cũng phù hợp cho các mạch kỹ thuật số và tương tự tốc độ cao.cần thiết cho các mạch tốc độ caoLoại mạch này thường được sử dụng trong viễn thông, mạng và thiết bị y tế.

Tóm lại, bảng mạch PCB JIETENG là một sản phẩm linh hoạt và chất lượng cao có thể được sử dụng trong nhiều ngành công nghiệp.và pitch thành phần làm cho nó lý tưởng cho bề mặt lắp ráp thiết bịNó là một giải pháp đáng tin cậy và hiệu quả chi phí cho tất cả các nhu cầu PCB của bạn.

Tùy chỉnh:

Tại JIETENG, chúng tôi cung cấp dịch vụ tùy chỉnh sản phẩm cho các sản phẩm PCB SMT Assembly của chúng tôi.Dịch vụ PCB Printed Wiring Assembly của chúng tôi cho phép bạn tùy chỉnh bảng mạch PCB của mình để đáp ứng nhu cầu cụ thể của bạn.

Dịch vụ lắp ráp dây chuyền in PCB của chúng tôi bao gồm:

• Độ dày đồng: 3oz
• Kích thước lỗ: 0.2mm
• Xét bề mặt: HASL, ENIG
• Vật liệu PCB: FR-4

Dịch vụ hàn bảng mạch in của chúng tôi bao gồm:

• Bộ sưu tập công nghệ lắp đặt bề mặt (SMT)
• Bộ sạc xuyên lỗ

Là một nhà sản xuất PCB SMT Assembly hàng đầu ở Trung Quốc, chúng tôi tự hào về khả năng cung cấp các giải pháp tùy chỉnh cho khách hàng của chúng tôi.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về PCB của chúng tôi Bộ lắp ráp dây chuyền in và dịch vụ hàn bảng mạch in.

FAQ:

A: Số mô hình của chúng tôi là bảng mạch PCB.

A: Bảng mạch PCB của chúng tôi được sản xuất ở Trung Quốc.

A: Bảng mạch PCB của chúng tôi được làm bằng vật liệu chất lượng cao bao gồm đồng, sợi thủy tinh và mặt nạ hàn.

A: Vâng, chúng tôi cung cấp dịch vụ tùy chỉnh cho bảng mạch PCB của chúng tôi. Xin liên hệ với chúng tôi để biết thêm thông tin.

5. Q: Những thông tin cần thiết cho trích dẫn PCB?
A: Các tập tin Gerber và các yêu cầu kỹ thuật như vật liệu PCB, độ dày, bề mặt đồng, màu sắc của mặt nạ và màn siếc, v.v.)
