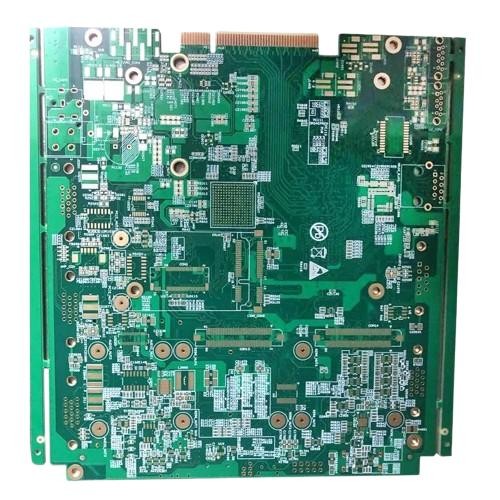

1.5mm Multi-Layer Power Lithium Battery PCB Board Độ dày đồng 2oz
| Place of Origin | China Shen |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | UL ROHS IATF16949 |
| Model Number | PCB Board Assembly |
| Số lượng đặt hàng tối thiểu | Có thể đàm phán |
| Giá bán | 2-9.9USD/piece |
| chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
| Thời gian giao hàng | 8-11 ngày làm việc |
| Điều khoản thanh toán | T/T, Công Đoàn Phương Tây, |
| Khả năng cung cấp | 10000 chiếc / ngày |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| độ dày của bảng | 1,5mm | tối thiểu Kích thước lỗ | 0,15mm |
|---|---|---|---|
| Loại lắp ráp | SMT, xuyên lỗ, hỗn hợp | Xét bề mặt | HASL, ENIG,OSP |
| Vật liệu | KB, IT180, Không chứa halogen | độ dày đồng | 2oz |
| Màu màn hình lụa | Màu trắng, không có halogen | Min. tối thiểu Line Width/Space Chiều rộng dòng/Khoảng trống | 4 triệu/4 triệu |
| Làm nổi bật | 2oz Multi-Layer PCB Board,Bảng PCB pin lithium,1.5mm Multi-Layer PCB Board |
||
Mô tả sản phẩm
Mô tả sản phẩm:
Bộ PCB của chúng tôi cung cấp hiệu suất tốt cho các sản phẩm loại điện, chúng tôi cung cấp các kết thúc bề mặt khác nhau bao gồm HASL, ENIG và OSP để cung cấp tính linh hoạt cho khách hàng,và các tùy chọn độ dày đồng của chúng tôi dao động từ 2oz đến 8oz để cung cấp chất lượng cao dẫn cho các sản phẩm.
Chúng tôi có một đội ngũ chuyên gia có kinh nghiệm để đáp ứng nhu cầu cụ thể của khách hàng cho các sản phẩm lắp ráp PCB chất lượng cao như SMT, xuyên lỗ và lai,trong khi cam kết cung cấp dịch vụ tốt nhất cho khách hàng của chúng tôiGiá cả cạnh tranh và thời gian hoàn thành nhanh chóng đảm bảo rằng khách hàng của chúng tôi có thể đáp ứng thời hạn dự án của họ.
Ứng dụng:
Các sản phẩm lắp ráp bảng PCB phù hợp với các thiết bị điện tử khác nhau đòi hỏi công nghệ lắp ráp bảng mạch tiên tiến. Nó thường được sử dụng trong các kịch bản ứng dụng sau:
Điện tử tiêu dùng: chẳng hạn như các thiết bị như điện thoại thông minh, máy tính xách tay, v.v.
Điện tử công nghiệp: chẳng hạn như hệ thống điều khiển, thiết bị tự động hóa, v.v.
Điện tử y tế: chẳng hạn như màn hình y tế, thiết bị chẩn đoán, vv.
Điện tử ô tô: chẳng hạn như hệ thống định vị xe hơi, hệ thống giải trí, v.v.
Quá trình lắp ráp bảng PCB bao gồm các bước sau:
Thiết kế: Tạo một thiết kế cho bảng mạch bằng cách sử dụng phần mềm chuyên biệt.
Sản xuất: Tạo ra bảng mạch thực tế bằng cách sử dụng thiết bị và công nghệ chuyên biệt.
Lắp ráp: Lắp ráp các thành phần điện tử trên bảng mạch bằng cách sử dụng các kỹ thuật lắp ráp tiên tiến như SMT, đường xuyên và các loại lắp ráp hỗn hợp.
Kiểm tra: Kiểm tra sản phẩm hoàn thành để đảm bảo rằng nó đáp ứng các thông số kỹ thuật và tiêu chuẩn yêu cầu.
Quá trình sản xuất PCBA: Quá trình này liên quan đến quy trình sản xuất một cửa cho các sản phẩm lắp ráp bảng mạch in.
