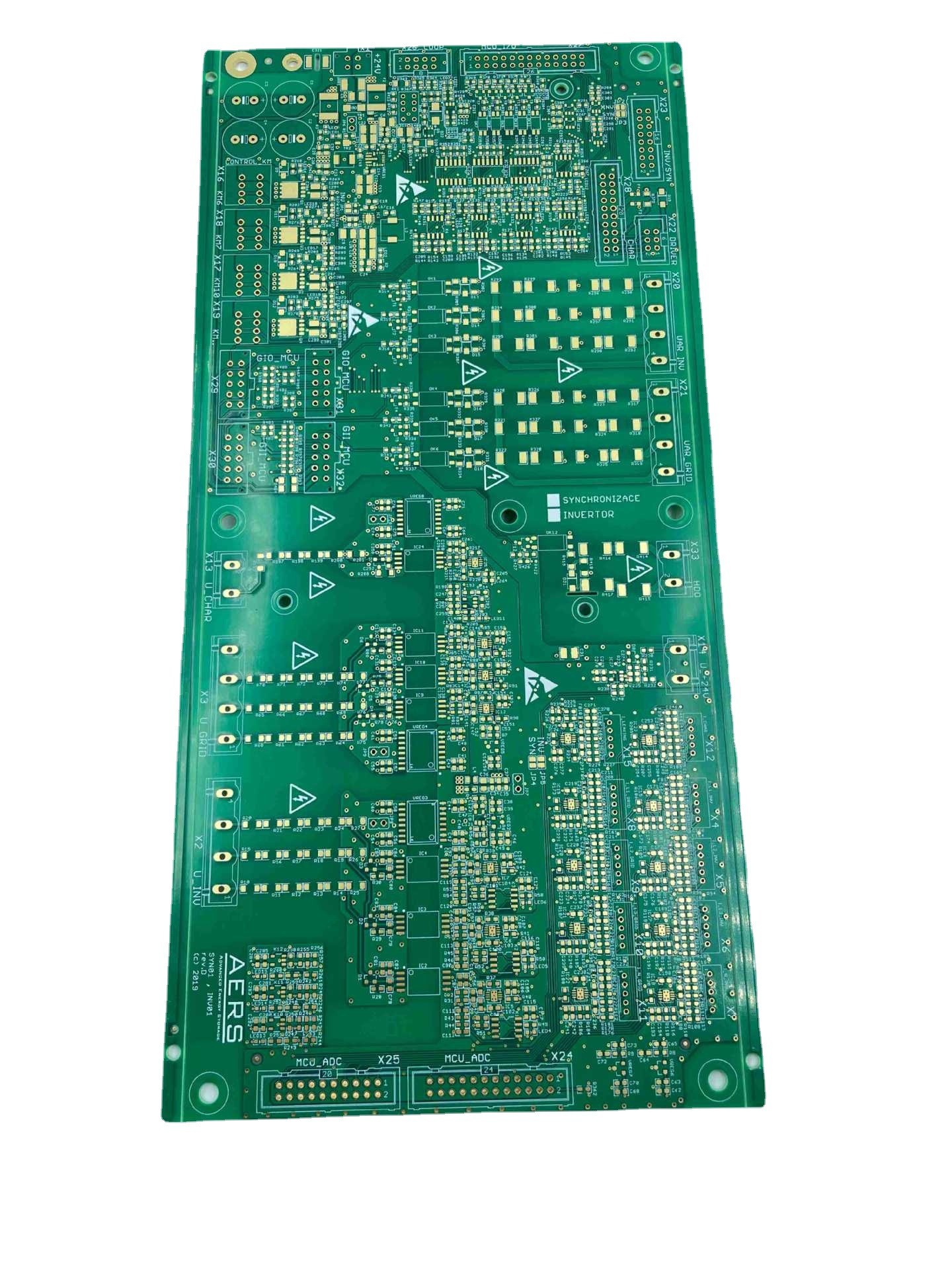

Độ dày 1.6mm FR4 Chất liệu Mặt nạ hàn xanh 2 lớp PCB Board
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | JIETENG |
| Chứng nhận | ISO/TS16949/RoHS/TS16949 |
| Số mô hình | FR4 |
| Số lượng đặt hàng tối thiểu | thương lượng |
| Giá bán | negotiable |
| chi tiết đóng gói | Thùng carton trống, đóng gói chân không |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | thương lượng |
| Khả năng cung cấp | 360000 mét vuông / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| độ dày đồng | 1 oz | Lớp | 2 |
|---|---|---|---|
| Vật liệu | FR4 | Kích thước lỗ tối thiểu | 0,2mm |
| Giãn cách dòng tối thiểu | 0,1mm | Chiều rộng dòng tối thiểu | 0,1mm |
| dung sai phác thảo | +/- 0,2mm | Màu lụa | Trắng |
| Màu mặt nạ hàn | màu xanh lá | độ dày | 1.6mm |
| Kiểu | Bảng mạch in nhiều lớp | ||
| Làm nổi bật | Vật liệu FR4 Bảng mạch PCB 2 lớp,Bảng mạch PCB 2 lớp dày 1.6mm,Bảng mạch in nhiều lớp TS16949 |
||
Mô tả sản phẩm
Tấm 2 lớp FR4, mặt nạ hàn dầu xanh, vàng ngâm bề mặt
Dưới đây là một số thông tin chi tiết về bảng 2 lớp FR4 với mặt nạ hàn xanh và vàng nhúng bề mặt:
Bảng được làm bằng vật liệu FR4, đây là vật liệu laminate epoxy gia cố bằng thủy tinh phổ biến được sử dụng rộng rãi trong sản xuất PCB.
Bảng có hai lớp, có nghĩa là nó có hai lớp vật liệu dẫn điện được ngăn cách bởi một lớp cách điện.Bảng hai lớp thường được sử dụng trong các mạch đơn giản hơn hoặc khi chi phí là một mối quan tâm.
Bảng có mặt nạ hàn màu xanh lá cây, đây là một loại lớp phủ bảo vệ được áp dụng cho bảng để bảo vệ dấu vết đồng và ngăn cầu hàn.Màu xanh lục là màu tiêu chuẩn được sử dụng trong sản xuất PCB.
Bảng có lớp hoàn thiện bề mặt bằng vàng ngâm, đây là một loại lớp hoàn thiện bề mặt mang lại bề mặt phẳng và đều lý tưởng cho việc hàn.Lớp hoàn thiện bằng vàng ngâm cũng bảo vệ các dấu vết đồng trên bảng khỏi quá trình oxy hóa và ăn mòn.
Nhìn chung, bo mạch 2 lớp FR4 có mặt nạ hàn màu xanh lá cây và vàng nhúng bề mặt này là một bo mạch tiêu chuẩn được thiết kế cho các mạch đơn giản hoặc khi chi phí là vấn đề đáng lo ngại.Bo mạch đã được phủ một lớp mặt nạ hàn màu xanh lá cây để bảo vệ các dấu vết của đồng và đã được hoàn thiện với bề mặt bằng vàng ngâm để mang lại bề mặt tiếp xúc đáng tin cậy và chống ăn mòn cho các kết nối bên ngoài.
| Mục | khả năng |
| Vật liệu cơ bản | FR-4, TG FR-4 cao, Vật liệu không chứa halogen, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, Đế nhôm, Teflon, PI, v.v. |
| Lớp | 1-60 |
| Độ dày đồng bên trong / bên ngoài đã hoàn thành | 0,5-6oz |
| Độ dày tấm hoàn thiện | 0,2-7,0mm(≤0,2mm cần xem lại),≤0,4mm đối với HASL |
| Độ dày bảng≤1.0mm: +/- 0.1mm 1Độ dày tấm >2.0mm: +/-8% |
|
| Kích thước bảng điều khiển tối đa | ≤2 mặtPCB: 600*1500mm PCB nhiều lớp: 500*1200mm |
| Chiều rộng/khoảng cách dây dẫn tối thiểu | Các lớp bên trong: ≥3/3mil Lớp ngoài: ≥3,5/3,5 triệu |
| Kích thước lỗ tối thiểu | Lỗ cơ học: 0,15mm Lỗ laser: 0,1mm |
| Độ chính xác của mũi khoan: mũi khoan đầu tiên Mũi khoan đầu tiên: 1 triệu Lần khoan thứ hai: 4 triệu |
|
| cong vênh | Độ dày bảng≤0,79mm: β≤1,0% 0,80≤Độ dày tấm≤2,4mm: β≤0,7% Độ dày bảng≥2,5mm: β≤0,5% |
| Kiểm soát trở kháng | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (cần xem lại) |
| Tỷ lệ khung hình | 15:01 |
| vòng hàn tối thiểu | 4 triệu |
| Cầu mặt nạ hàn tối thiểu | ≥0,08mm |
| khả năng cắm vias | 0,2-0,8mm |
| dung sai lỗ | PTH: +/-3 triệu LNST: +/-2tr |
| phác thảo hồ sơ | Định tuyến/ Cắt chữ V/ Cầu nối/ Lỗ đóng dấu |
| Màu mặt nạ hàn | Xanh lá cây, vàng, đen, xanh dương, đỏ, trắng, xanh mờ |
| Màu đánh dấu thành phần | trắng, vàng, đen |
| xử lý bề mặt | OSP: 0,2-0,5um HASL: 2-40um HASL không chì: 2-40um ENIG: Au 1-10U'' ENEPIG: PB 2-5U''/ Au 1-8U'' Thiếc ngâm: 0,8-1,5um Bạc ngâm: 0,1-1,2um Mặt nạ xanh có thể bóc vỏ mực cacbon Mạ vàng: Au 1-150U'' |
| Bài kiểm tra điện tử | Máy kiểm tra đầu dò bay: 0,4-6,0mm, tối đa 19,6 * 23,5 inch |
| Khoảng cách tối thiểu từ bảng kiểm tra đến cạnh bảng: 0,5 mm | |
| Điện trở dẫn tối thiểu: 5 Ω | |
| Điện trở cách điện tối đa: 250 MΩ | |
| Điện áp thử tối đa : 500 V | |
| Đường kính pad thử nghiệm tối thiểu: 6 triệu | |
| Khoảng cách từ pad thử đến pad thử nghiệm tối thiểu: 10 triệu | |
|
Dòng kiểm tra tối đa: 200 MA
|
Công ty TNHH Thâm Quyến Jieteng Circuit là nhà sản xuất PCB đáng tin cậy và có uy tín, tập trung mạnh vào chất lượng và đổi mới.Công ty sử dụng các thiết bị và kỹ thuật sản xuất tiên tiến để đảm bảo PCB của họ đáp ứng các tiêu chuẩn cao nhất.Công ty có một đội ngũ kỹ sư và kỹ thuật viên giàu kinh nghiệm làm việc chặt chẽ với khách hàng để đảm bảo rằng PCB của chúng tôi đáp ứng các yêu cầu cụ thể của họ.
Cùng với cam kết về chất lượng, công ty cũng cam kết cung cấp dịch vụ khách hàng hoàn hảo.Jeton Circuit Co., Ltd. hợp tác chặt chẽ với khách hàng để cung cấp các giải pháp và hỗ trợ được cá nhân hóa trong toàn bộ quy trình sản xuất PCB từ thiết kế đến giao hàng.
